- Seite 1 CSL 710 light curtains Rideaux lumineux CSL 710 Cortine fotoelettriche CSL 710 Cortinas ópticas CSL 710 Cortinas de luz CSL 710 光幕 CSL 710 CSL 710 Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Tel.: +49 (0) 7021 573-0 info@leuze.com...
- Seite 2 1Bildteil...
- Seite 4 PWR IN/OUT...

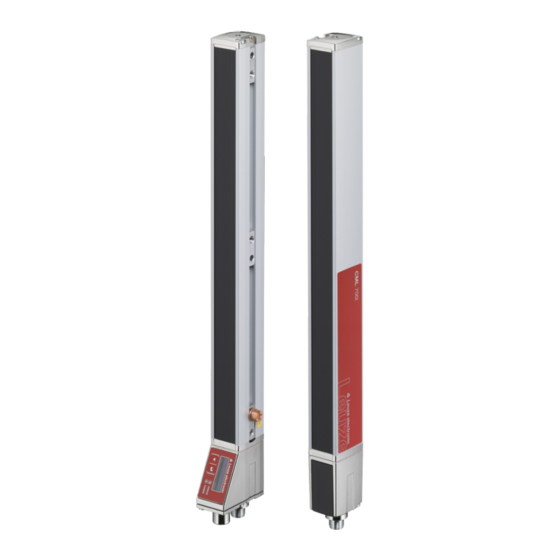

- Seite 5 Bestimmungsgemäße Verwendung Lichtvorhänge der Baureihe CSL 710 sind optoelektronische Sensoren zur opti- schen und berührungslosen Erfassung oder Vermessung von Objekten. Einsatzgebiete Die Lichtvorhänge der Baureihe CSL 710 sind insbesondere für folgende Einsatz- gebiete konzipiert: – Höhen-/Lage-Kontrolle – Überstandkontrolle – Zählen Vorhersehbare Fehlanwendung Eine andere als die unter „Bestimmungsgemäße Verwendung“...
- Seite 6 Haftungsausschluss Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen: – Das Gerät wird nicht bestimmungsgemäß verwendet. – Vernünftigerweise vorhersehbare Fehlanwendungen werden nicht berück- sichtigt. – Montage und elektrischer Anschluss werden nicht sachkundig durchgeführt. – Veränderungen (z. B. bauliche) am Gerät werden vorgenommen. Übersicht Messfeld Befestigungsschiene...
- Seite 7 Sie können den Lichtvorhang direkt über die Bedientasten am Empfänger konfigu- rieren. Das Display zeigt ihnen die einzelnen Menüpunkte an, die je nach Konfigu- ration ein-/ausgeblendet sind. Komfortabler können Sie die Lichtvorhänge der Baureihe CSL 710 über die IO- Link-Schnittstelle konfigurieren. Dazu empfehlen wir unseren IO-Link-Master der MD-Serie.
-
Seite 8: Technische Zeichnungen
Software herunterladen Ä Rufen Sie die Leuze Homepage auf: www.leuze.com Ä Geben Sie als Suchbegriff die Typenbezeichnung oder die Artikelnummer des Geräts ein. Ä Die Konfigurations-Software finden Sie auf der Produktseite des Geräts unter der Registerkarte Downloads . Um die passenden IODD Profile vorliegen zu haben, sollten Sie ebenfalls die IODD-Dateien sowie die IO-Link Device Collection herunterladen. - Seite 9 CSL 710 mit IO-Link-Schnittstelle A Receiver (R) = Empfänger B Transmitter (T) = Sender C Anschlussleitung (M12-Buchse, 8-polig) D Synchronisationsleitung (M12-Stecker/Buchse, 5-polig) E PWR IN/OUT Anschließen Ä Schließen Sie den X2-Anschluss mit der Synchronisationsleitung an den X3- Anschluss an. Ä...
- Seite 10 Light curtains of the CSL 710 series are optoelectronic sensors for optical and contactless detection or measurement of objects. Areas of application The light curtains of the CSL 710 series are especially designed for the following areas of application: – Height/position detection –...
- Seite 11 Disclaimer Leuze electronic GmbH + Co. KG is not liable in the following cases: – The device is not being used properly. – Reasonably foreseeable misuse is not taken into account. – Mounting and electrical connection are not properly performed. – Changes (e.g., constructional) are made to the device. Overview Measurement field Fixing rails...
- Seite 12 Beam spacing 5 mm 10 mm 20 mm 40 mm Measurement field length Measurement field length [mm], dependent on beam spacing Equipment Plug outlet, axial Interface IO-Link Electrical connection M12 connector Commissioning Mounting NOTICE Make sure there are no reflecting surfaces in the vicinity. The light curtains can be fixed with three different methods with the standard ac- cessories: –...
-
Seite 13: Technical Drawings
More conveniently, you can configure the light curtains of the CSL 710 series us- ing the IO-Link interface. We recommend our IO-Link master from the MD series in this regard. Configuration is performed using the Sensor Studio configuration software. Download software Ä... - Seite 14 CSL 710 with IO-Link interface A Receiver (R) B Transmitter (T) C Connection cable (M12 socket, 8-pin) D Synchronization cable (M12 plug/socket, 5-pin) E PWR IN/OUT Connect Ä Connect connection X2 to connection X3 using the appropriate synchroniza- tion cable.
- Seite 15 Les rideaux lumineux de la série CSL 710 sont des capteurs photoélectriques pour la détection optique sans contact ou la mesure d'objets. Domaines d'application Les rideaux lumineux de la série CSL 710 se prêtent tout particulièrement aux ap- plications suivantes : – Contrôle de hauteur et de position –...
- Seite 16 En Allemagne, les experts en électrotechnique doivent satisfaire aux dispositions du règlement de prévention des accidents de la DGUV, clause 3 (p. ex. diplôme d'installateur-électricien). Dans les autres pays, les dispositions correspondantes en vigueur doivent être respectées. Exclusion de responsabilité Leuze electronic GmbH + Co. KG ne peut pas être tenue responsable dans les cas suivants : –...
-
Seite 17: Mise En Service
Intervalle entre les faisceaux 5 mm 10 mm 20 mm 40 mm Profondeur de mesure Profondeur de mesure [mm], selon l'intervalle entre les fais- ceaux Équipement Sortie de prise axiale Interface IO-Link Raccordement électrique Connecteur M12 Mise en service Montage AVIS Veillez à ce qu'aucune surface réfléchissante ne se trouve aux alen- tours. -
Seite 18: Dessins Techniques
Vous verrez à l'écran les différentes options de menu qui sont affichées ou masquées selon la configuration. L'interface IO-Link permet de configurer les rideaux lumineux CSL 710 de manière plus conviviale. Pour cela, nous recommandons d'employer un maître IO-Link de la série MD. -
Seite 19: Raccordement Électrique
– IO-Link Les émetteurs disposent d'un connecteur M12. Les récepteurs disposent de deux connecteurs M12. CSL 710 avec interface IO-Link A Receiver (R) = Récepteur B Transmitter (T) = Émetteur C Câble de raccordement (prise femelle M12, 8 pôles) D Câble de synchronisation (prises mâle/femelle M12, 5 pôles) - Seite 20 Bro- X2/X3 - Émetteur / récepteur SHD : terre de fonction FE, blindage VIN : tension d'alimentation +24 V CC GND : masse (0 V) RS 485 Tx+ : synchronisation RS 485 Tx- : synchronisation...
- Seite 21 Le cortine fotoelettriche della serie CSL 710 sono sensori optoelettronici per il rile- vamento e la misura ottici e senza contatto di oggetti. Campi di applicazione Le cortine fotoelettriche della serie CSL 710 sono previste in particolare per i se- guenti campi di impiego: – Controllo dell’altezza/della posizione –...
- Seite 22 Esclusione della responsabilità La Leuze electronic GmbH + Co. KG declina qualsiasi responsabilità nei seguenti casi: – L'apparecchio non viene utilizzato in modo conforme. – Non viene tenuto conto di applicazioni errate ragionevolmente prevedibili. – Il montaggio ed il collegamento elettrico non vengono eseguiti correttamen- –...
-
Seite 23: Messa In Servizio
Ancora più comoda è la possibilità di configurare le cortine fotoelettriche della se- rie CSL 710 mediante l'interfaccia IO-Link. A tal fine si consiglia il master IO-Link della serie MD di Leuze. La configurazione avviene mediante il software di configurazione Sensor Studio . -
Seite 24: Disegni Tecnici
Download del software Ä Aprire il sito Internet Leuze su www.leuze.com Ä Come termine di ricerca inserire il codice di designazione o il codice articolo dell'apparecchio. Ä Il software di configurazione è disponibile nella pagina prodotto del dispositivo nel registro Download . Per ottenere i profili IODD adatti, si consiglia di scaricare anche i file IODD e la IO- Link Device Collection . - Seite 25 CSL 710 con interfaccia IO-Link A Receiver (R) = ricevitore B Transmitter (T) = trasmettitore C Cavo di collegamento (presa M12, 8 poli) D Cavo di sincronizzazione (connettore/presa M12, 5 poli) E PWR IN/OUT Collegamento Ä Unire il collegamento X2 al collegamento X3 tramite il cavo di sincronizzazio- Ä...
- Seite 26 Esta cortina óptica ha sido diseñada, fabricada y probada de acuerdo con las nor- mas de seguridad vigentes. Uso conforme Las cortinas ópticas de la serie CSL 710 son sensores optoelectrónicos que sir- ven para la detección o medición óptica y sin contacto de objetos. Campos de aplicación Las cortinas ópticas de la serie CSL 710 están previstos especialmente para los...
-
Seite 27: Visión General
En Alemania, el personal electrotécnico cualificado debe cumplir las disposiciones del reglamento de prevención de accidentes DGUV precepto 3 (p. ej. Maestro en electroinstalaciones). En otros países rigen las prescripciones análogas, las cua- les deben ser observadas. Exclusión de responsabilidad Leuze electronic GmbH + Co. KG no se hará responsable en los siguientes ca- sos: –... -
Seite 28: Puesta En Marcha
Distancia entre haces 5 mm 10 mm 20 mm 40 mm Longitud del campo de medición Longitud del campo de medición [mm], dependiente de la dis- tancia entre haces Equipamiento Salida de conector axial Interfaz IO-Link Conexión eléctrica Conector redondo M12 Puesta en marcha Montaje NOTA Compruebe que no hay ninguna superficie reflectante alrededor de la... -
Seite 29: Dibujos Técnicos
Las cortinas ópticas de la serie CSL 710 se pueden configurar de un modo más sencillo mediante la interfaz IO-Link. Para ello, le recomendamos nuestro maestro IO-Link de la serie MD. La configuración se realiza mediante el software de configuración Sensor Studio . -
Seite 30: Conexión Eléctrica
Las cortinas ópticas de la serie CSL 710 ofrecen la siguiente interfaz: – IO-Link Los emisores disponen de un conector M12. Los receptores disponen de dos conectores M12. CSL 710 con interfaz IO-Link A Receiver (R) = receptor B Transmitter (T) = emisor C Cable de conexión (hembrilla M12, 8 polos) D Cable de sincronización (conector/hembrilla M12, 5 polos) - Seite 31 A presente cortina de luz foi desenvolvida, produzida e inspecionada tendo em consideração as normas de segurança válidas. Utilização prevista As cortinas de luz da série CSL 710 são sensores optoeletrônicos para a detec- ção ou medição ótica e sem contato de objetos. Campos de aplicação As cortinas de luz da série CSL 710 são concebidas principalmente para os se-...
-
Seite 32: Visão Geral
Exoneração de responsabilidade A Leuze electronic GmbH + Co. KG não é responsável nos seguintes casos: – O aparelho não é empregado como oficialmente previsto. – Não foram consideradas aplicações erradas, minimamente previsíveis usan- do o bom senso. – Montagem e ligação elétrica realizadas inadequadamente. - Seite 33 O display apresenta os itens de menu individuais, que são exibidos/ ocultados dependendo da configuração. Também é possível configurar as cortinas de luz da série CSL 710 de uma ma- neira mais confortável, através da interface IO-Link. Para isso recomendamos o nosso master IO-Link da série MD.
-
Seite 34: Ligação Elétrica
Baixar o software Ä Acesse a homepage da Leuze em www.leuze.com Ä Insira como termo de busca a designação de tipo ou o número de artigo do dispositivo. Ä O software de configuração encontra-se na página de produto do dispositivo na guia Downloads . - Seite 35 CSL 710 com interface IO-Link A Receiver (R) = receptor B Transmitter (T) = transmissor C Cabo de conexão (conector fêmea M12, de 8 polos) D Cabo de sincronização (conector/conector fêmea M12, de 5 polos) E PWR IN/OUT Conexão Ä Ligue a conexão X2 com o cabo de sincronização à conexão X3.
- Seite 36 安全 本光幕按照现行安全标准设计制造并经过检验合格。 按照规定使用 CSL 710 系列光幕属于光电传感器，用于对物体进行无接触光学检测或测量。 应用领域 CSL 710 系列光幕特别为以下应用领域而设计： – 高度／位置控制 – 过冲检测 – 计数 可预见的误用 不按照使用规定或超出规定的用途范围使用设备，均属于不规范使用。尤其禁止将 设备用于： – 有爆炸危险的环境（除了 Ex 型） – 安全电路 – 医学用途 注意 禁止擅自对设备进行任何改造或修改！ 被授权人员 必须由经过授权的专业人员负责设备的连接、安装、调试和设置操作。 专业人员必须符合的前提条件： – 拥有相应的技术培训。 – 熟悉劳动保护和劳动安全方面的法规和条例。 – 熟悉设备的原版操作说明书。 – 已经由主管人员就设备的安装和操作进行相关培训。...
- Seite 37 概述 测量区域 固定轨道 发射器 M12连接单元 带显示屏的控制面板 接收器 铭牌 CSL710-T05-1920.A-M12 CSL710-R05-1920.A/L-M12 工作原理 开关光幕 系列 – 系列：710 – 检测范围：0.3 m … 7 m – 检测范围极限：0.2 m … 9 m – 循环时间：每光束 30 µs – 显示 – 发射器 (Transmitter) – 接收器 (Receiver) 光束距离 5 mm 10 mm 20 mm 40 mm 测量区长度 测量区域长度 [mm]，与光束间距有关 装备 轴向插口...
- Seite 38 – 使用包含滑块的 T 型槽可在侧面将光幕牢牢固定。 – 旋转架固定在光幕的上表面和底面，允许旋转 360°。 – 可选配的旋转架在侧面装入光幕的 T 型槽，允许扭转 +/- 8°。 – 更多信息请见操作说明书“安装”一章。 引脚分配 见"电气连接" 配置 可直接通过接收器上的控制按钮配置光幕。显示屏显示各个菜单项，根据配置选择 显示/隐藏。 通过 IO-Link 接口可舒适地配置 CSL 710 系列光幕。为此推荐使用我们的 MD 系列 IO-Link 主站。 通过配置软件 Sensor Studio 进行配置。 下载软件 Ä 请访问劳易测的主页： www.leuze.com Ä 请输入设备的型号或商品编号作为搜索关键词。 Ä...
- Seite 39 标准光束间距 10, 20, 40mm 的设备；Y = 5 mm 电气连接 CSL 710 系列光幕操作以下接口： – IO-链接 发射器提供一个 M12 插头。 接收器提供两个 M12 插头。 CSL 710 带 IO-Link 接口 A Receiver (R) = 接收器 B Transmitter (T) = 发射器 C 连接电缆（M12 插口，8 个引脚） D 同步电缆（M12 插头/插口，5 个引脚） E PWR IN/OUT...
- Seite 40 连接 Ä 通过同步导线将 X2 连接与 X3 连接相联。 Ä 通过连接电缆将 X1 连接与电源和控制系统相联。 引脚 X1 – 接收器上的逻辑电平和电源 VIN：+24 V DC 供电电压 IO 1：输入/输出端（可配置） 出厂设置：示教输入端 (Teach-In) GND：接地 (0 V) C/Q：IO-链接 IO 2：输入/输出端（可配置） 出厂设置：触发输入端 (Teach-In) IO 3：输入/输出端（可配置） IO 4：输入/输出端（可配置） GND：接地 (0 V) 引脚 X2/X3 – 发射器或接收器 SHD：FE功能接地，屏蔽 VIN：+24 V DC 供电电压...
