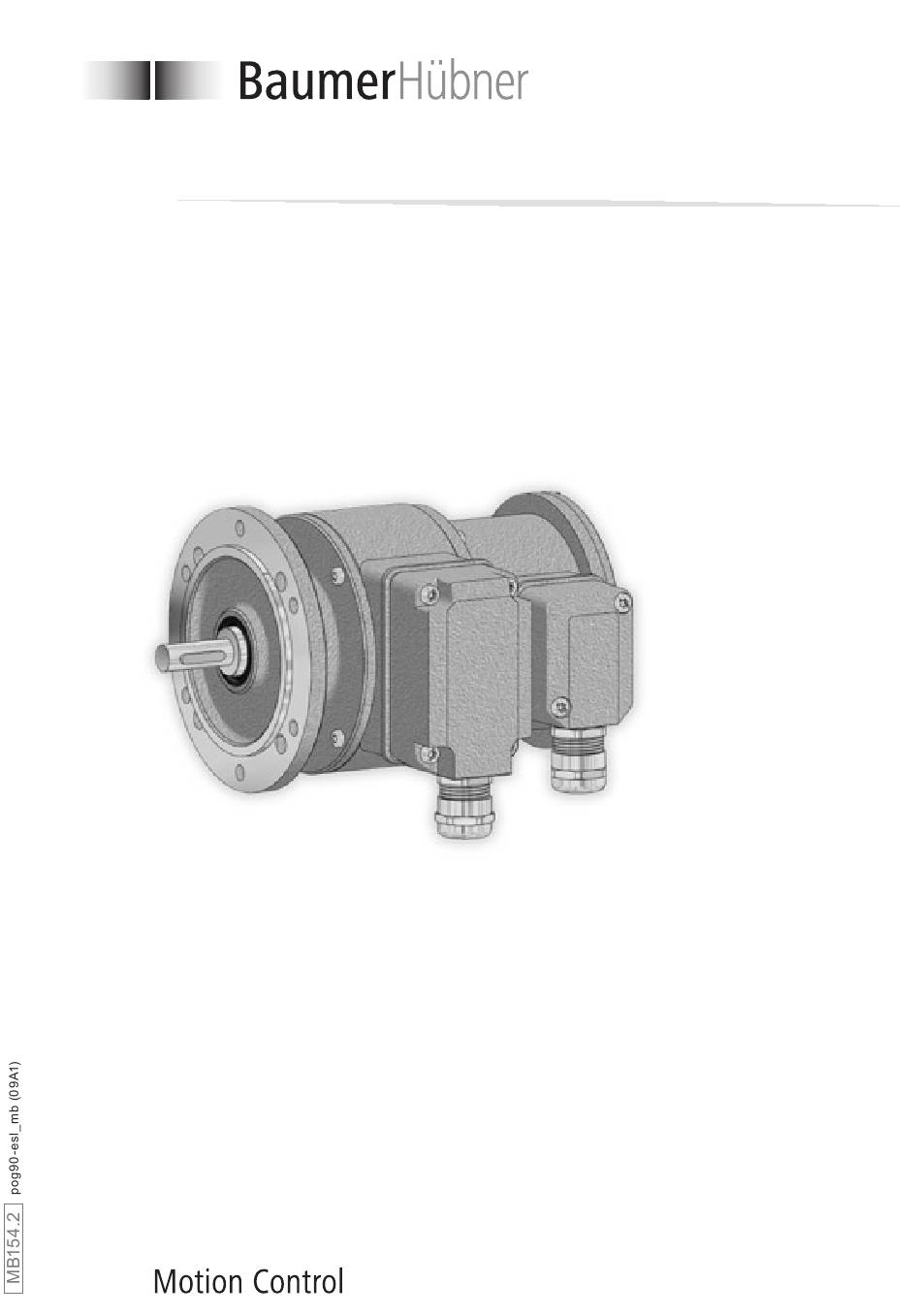

- Seite 1 Montage- und Betriebsanleitung Installation and operating instructions POG 90 + ESL Kombination Drehimpulsgeber + Elektronischer Drehzahlschalter Combination Incremental Encoder + Electronic Speed Switch...
-
Seite 2: Inhaltsverzeichnis
................................... Schritt 3 ................................... Schritt 4 ................................... Max. zulässige Anbaufehler unter Verwendung der Baumer Hübner Federscheiben-Kupplung K 35 ............... Schritt 5 - Klemmenkasten POG 90 ..................... Schritt 6 - Klemmenkasten POG 90 ..................... Schritt 7 und 8 - Klemmenkasten POG 90 .................. - Seite 3 ..................................Step 3 ..................................Step 4 ..................................Max. permissible mounting tolerance when the Baumer Hübner K 35 spring disk coupling is used ............. Step 5 - Terminal box POG 90 ......................... Step 6 - Terminal box POG 90 ......................... Step 7 and 8 - Terminal box POG 90 ....................
-
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Zeichenerklärung: Gefahr Warnung bei möglichen Gefahren Hinweis zur Beachtung Hinweis zur Gewährleistung eines einwandfreien Betriebes des Produkts Information Empfehlung für die Produkthandhabung Die Kombination aus dem Drehimpulsgeber POG 90 und dem elektronischen Drehzahlschalter ESL ist ein opto-elektronisches Prä zi sionsmessgerät, das mit Sorgfalt nur von technisch qualifi- ziertem Per sonal gehandhabt werden darf. -
Seite 5: General Notes
General notes General notes Symbol guide: Danger Warnings of possible danger General information for attention Informations to ensure correct product operation Information Recommendation for product handling The combination of the incremental encoder POG 90 and the electronic speed switch ESL is an opto electro nic precision measurement device which must be handled with care by skilled personnel only. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile in der Kombination sind empfindlich gegen hohe Spannungen. •... -
Seite 7: Security Indications
Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all operating voltages and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the combination are sensitive to high voltages. -
Seite 8: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Gerät Scope of delivery of the device Gehäuse Drehimpulsgeber POG 90 Housing incremental encoder POG 90 Gehäuse Drehzahlschalter ESL Housing mechanical speed switch ESL Vollwelle mit Passfeder 4x4x20 mm Solid shaft with key 4x4x20 mm EURO-Flansch B10 EURO flange B10 Klemmenkastendeckel POG 90... -
Seite 9: Zur Montage Erforderlich Bzw. Empfohlen (Nicht Im Lieferumfang Enthalten)
Vorbereitung - Montage / Preparation - Mounting zur Montage erforderlich bzw. empfohlen required resp. recommended for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Anbauvorrichtung, kundenspezifi sch Installation fi tting, customized Befestigungsschrauben für Anbauvorrichtung Fixing screws for installation fi tting ISO 4017, ISO 4017, M6x16 mm M6x16 mm Federscheibenkupplung K 35,... -
Seite 10: Montage
Montage / Mounting Montage Mounting Schritt 1 Step 1 zul. Anzugsmoment Max tightening torque = 2-3 Nm Größe: 2,5 mm Size: 2.5 mm Schritt 2 Step 2 SW 10 mm 10 mm a/f * siehe Seite 6 see page 6 Motorwelle einfetten! Lubricate motor shaft! Die Antriebswelle sollte einen mög-... -
Seite 11: Schritt 3
Montage / Mounting Schritt 3 Step 3 SW 10 mm 10 mm a/f Schritt 4 Step 4 Größe: 2,5 mm Size: 2.5 mm zul. Anzugsmoment Max tightening torque = 2-3 Nm * siehe Seite 6 see page 6 MB154.2 pog90-esl_mb (09A1) ... -
Seite 12: Max. Zulässige Anbaufehler Unter Verwendung Der Baumer Hübner Federscheiben-Kupplung K 35
K 35 spring disk coupling is used Kombinationen mit Vollwelle sollten Combinations with a solid shaft should be unter Verwendung der Baumer Hübner driven through the Baumer Hübner K 35 Federscheiben-Kupplung K 35 (Zubehör) spring disk coupling (accessory), that can angetrieben werden, die sich ohne axialen be pushed onto the shaft without axial Druck auf die Welle schieben lässt. -
Seite 13: Schritt 5 - Klemmenkasten Pog 90
Montage / Mounting Schritt 5 - Klemmenkasten POG 90 Step 5 - Terminal box POG 90 11 * Größe/Size Torx TX20 SW 22 mm 22 mm a/f 12 * Schritt 6 - Klemmenkasten POG 90 Step 6 - Terminal box POG 90 Größe/Size Torx TX10 * siehe Seite 5... -
Seite 14: Schritt 7 Und 8 - Klemmenkasten Pog 90
Montage / Mounting Schritt 7 und 8 - Klemmenkasten POG 90 Step 7 and 8 - Terminal box POG 90 Kabelschirm Ansicht Cable shield siehe Abschnitt 6.1 View see section 6.1 * siehe Seite 5 oder 6 see page 5 or 6 Zur Gewährleistung der angege- To ensure the specified protection benen Schutzart sind nur geeignete... -
Seite 15: Schritt 9 - Klemmenkasten Pog 90
Montage / Mounting 4.10 Schritt 9 - Klemmenkasten POG 90 4.10 Step 9 - Terminal box POG 90 Größe/Size SUB-D Buchse Torx TX10 zum Anschluss an POG 90, siehe Abschnitt 4.11 SUB D connector (female) for connecting to POG 90, see section 4.11 SW 22 mm 12 *... -
Seite 16: Schritt 11 - Klemmenkasten Esl
Montage / Mounting 4.12 Schritt 11 - Klemmenkasten ESL 4.12 Step 11 - Terminal box ESL Größe/Size Torx TX20 SW 22 mm 22 mm a/f 4.13 Schritt 12 - Klemmenkasten ESL 4.13 Step 12 - Terminal box ESL Um 180° wendbarer Klemmenkasten Reversible terminal box cover Ansicht siehe Abschnitt 6.4... -
Seite 17: Anbauhinweis
Montage - Maßzeichnung / Mounting - Dimension drawing 4.14 Anbauhinweis 4.14 Mounting instruction Wir empfehlen, die Kombination so We recommend to mount the combi- zu montieren, dass der Kabelan- nation in such a manner that the ca- schluss keinem direkten Wasserein- ble connection is not directly expo- tritt ausgesetzt ist. -
Seite 18: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection Klemmenbelegung POG 90 Terminal assignment POG 90 6.1.1 POG 90 DN … 6.1.1 POG 90 DN … max. 1,5 mm Ansicht X max. AWG 16 Anschlussklemmen POG 90 siehe Abschnitt 4.10 View X Connecting terminal POG 90 see section 4.10... -
Seite 19: Ausgangssignale Pog 90
Kabel HEK 8 (Zubehör) Cable HEK 8 (accessory) Es wird empfohlen, das Baumer Hübner Baumer Hübner cable HEK 8 is recom- Kabel HEK 8 zu verwenden oder ersatz- mended. As a substitute a shielded twisted weise ein geschirmtes, paarig verseiltes pair cable can be used. -
Seite 20: Anschluss Drehzahlschalter Esl
Elektrischer Anschluss / Electrical connection Anschluss Drehzahlschalter ESL Connection speeed switch ESL 6.4.1 Ausführung ESL 90 6.4.1 Version ESL 90 (1 internes Relais, 1 Schaltdrehzahl) (1 internal relay, 1 switching speed) 6.4.1.1 Klemmenbelegung 6.4.1.1 Terminal assignment Ansicht Y Anschlussklemmen, siehe Abschnitt 4.13 View Y Connecting terminal, see section 4.13 6A / 250 VAC... -
Seite 21: Ausführung Esl 93 (3 Relais-Treiber, 3 Schaltdrehzahlen)
Elektrischer Anschluss / Electrical connection 6.4.2 Ausführung ESL 93 6.4.2 Version ESL 93 (3 Relais-Treiber, 3 Schaltdrehzahlen) (3 relay driver, 3 switching speeds) 6.4.2.1 Klemmenbelegung 6.4.2.1 Terminal assignment Kabel: 5-adrig abgeschirmt, Ansicht Y Länge: max. 200 m Anschlussklemmen, siehe Abschnitt 4.13 bei 1 mm Querschnitt View Y... -
Seite 22: Ausführung Es 93 R Relaismodul (Zubehör)
Elektrischer Anschluss / Electrical connection 6.4.3 Ausführung ES 93 R 6.4.3 Version ES 93 R Relaismodul (Zubehör) Relay modul (accessory) 6.4.3.1 Klemmenbelegung 6.4.3.1 Terminal assignment 3 Kontroll-LED‘s Höhe = 55 mm Kunststoffgehäuse für 3 control LEDs Tragschienenmontage (EN 50022) IP 20 3 Relais/relays Height = 55 mm 6A / 250 VAC... -
Seite 23: Demontage
Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 Größe/Size Torx TX10 Größe/Size Torx TX20 Größe/Size Torx TX20 SW 22 mm 22 mm a/f SW 22 mm 22 mm a/f * siehe Seite 5 oder 6 see page 5 or 6 MB154.2 pog90-esl_mb (09A1) ... -
Seite 24: Schritt 2
Demontage / Dismounting Schritt 2 Step 2 Größe/Size Torx TX10 Größe/Size Größe/Size Torx TX20 Torx TX20 Schritt 3 Step 3 SW 10 mm 10 mm a/f Größe: 2,5 mm Size: 2.5 mm * siehe Seite 5 oder 6 see page 5 or 6 MB154.2 ... -
Seite 25: Schritt 4
Demontage / Dismounting Schritt 4 Step 4 Schritt 5 Step 5 Größe: 2,5 mm Size: 2.5 mm * siehe Seite 6 see page 6 MB154.2 pog90-esl_mb (09A1) -
Seite 26: Technische Daten
Technische Daten Technische Daten Technische Daten - Kombination POG 90 + ESL • max. Drehzahl (mechanisch): als Ausführung mit ESL 90: 7.000 min als Ausführung mit ESL 93: 6.000 min . 10 • max. Drehzahl (elektronisch): (z: siehe Abschnitt 8.2) •... -
Seite 27: Technische Daten - Externes Relaismodul Es 93 R (Zubehör)
Technische Daten - Drehzahlschalter ESL (Ausführung ESL 90) • Schaltdrehzahl n 650 ... 6.000 min (je nach Bestellung) • Schaltgenauigkeit: ≤ 1.500 min = ±4 % > 1.500 min = ±2 % • Schaltverzögerung: ≤ 40 ms • Drehzahl-Hysterese: max. 30 % •... -
Seite 28: Technical Data
Technical data Technical data Technical data - Combination POG 90 + ESL • Maximum speed (mechanical): at version with ESL 90: 7,000 rpm at version with ESL 93: 6,000 rpm . 10 • Maximum speed (electronic): rpm (z: see section 8.2) •... - Seite 29 General data - Speed switch ESL (version ESL 90) • Switching speed n 650 ... 6,000 rpm (as precised on order) • Switching accuracy: ≤ 1,500 rpm = ± 4 % > 1,500 rpm = ± 2 % • Switching delay time: ≤...
-
Seite 30: Anhang: Eu-Konformitätserklärung
Anhang: EU-Konformitätserklärung Anhang: EU-Konformitätserklärung MB154.2 pog90-esl_mb (09A1) -
Seite 31: Appendix: Eu Declaration Of Conformity
Appendix: EU Declaration of conformity Appendix: EU Declaration of conformity MB154.2 pog90-esl_mb (09A1) ... -
Seite 32: Zubehör
Tool kit, Bestellnummer: ET.51.504969 order number: ET.51.504969 * siehe Abschnitt 3 * see section 3 Baumer Hübner GmbH P.O. Box 61 02 71 · 10924 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 Technische Änderungen vorbehalten. info@baumerhuebner.com · www.baumerhuebner.com Technical modifications reserved.
