Verwandte Anleitungen für Lilin IPR722ES
Inhaltszusammenfassung für Lilin IPR722ES
- Seite 12 Produktübersicht Einheit: mm - 9 -...

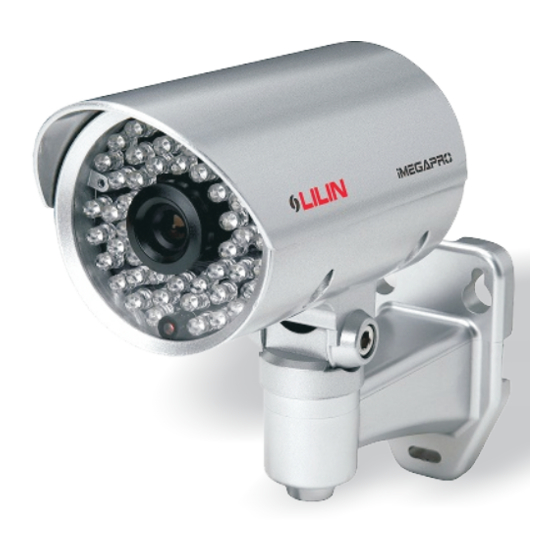

- Seite 13 Außenabdeckung Gehäuseunterteil Halterung Schwenkeinstellschraube Neigungseinstellschraube Objektiv RJ-45-Netzwerkanschluss (unterstützt PoE) DC12V-Stromeingangsbuchse (DC12V ±10 %) Reset-Taste Mit dieser Taste kann der Server auf die werkseitigen Standardeinstellungen zurückgesetzt werden. Netzwerkanzeige-LEDs Grün (LINK): Netzwerkverbindung. Diese LED leuchtet. Orange (ACT): Datenverkehr. Diese LED blinkt. Installation 1.
-
Seite 14: Systemarchitektur
2. Lösen Sie die Schwenk- und Neigungseinstellschrauben an der Halterung, um die Kamera auf den gewünschten Winkel einzustellen. Ziehen Sie dann die Schrauben wieder fest (FIG.3). Systemarchitektur Schließen Sie die HD IP-Kameras auf eine der folgenden Arten an das Netzwerk an: (1). -
Seite 15: Zurücksetzen Der Standardeinstellungen
(3). Schließen Sie die Kamera über einen PoE-Strominjektor und einen Netzwerkswitch an das Netzwerk an. Zurücksetzen der Standardeinstellungen Um die Standardeinstellungen hardwaremäßig wieder herzustellen, führen Sie die folgenden Schritte aus: (1). Drücken Sie 10 Sekunden lang auf die RESET-Taste. (2). Nach etwa 40 Sekunden erlischt die Netzwerk-LED kurz und beginnt gleich wieder zu leuchten. -
Seite 16: Vor Dem Zugriff Auf Ip-Kameras
192.168.0.200. Benutzer können die Standard IP-Adresse zur Verifizierung der Netzwerkverbindung der IP Kamera benutzen. Softwarevoraussetzungen Merit LILIN Universal ActiveX Softwarekomponenten sind zur Webanzeige von JPEG oder H.264 FULL-HD-Video erforderlich. Beim ersten Einloggen der IP-Kamera mit Internet Explorer wird eine Sicherheitswarnung als Dialogfenster zum Download von LILIN Universal ActiveX angezeigt. -
Seite 17: Konfigurieren Der Ip-Adressen Mittels Html Seite
1. Lassen Sie das IP Scan-Programm ablaufen 2. Klicken Sie auf “Refresh” (Aktualisieren). Alle verfügbaren Geräte werden in der Geräteliste aufgelistet 3. Wählen Sie das Gerät in der Geräteliste aus 4. Bearbeiten oder modifizieren Sie die Adressen im IP-, Subnetzmaske, Gateway oder HTTP-Port-Bearbeitungsfenster. 5. - Seite 18 Internetbrowser Einstellungen & benötigte Softwarekomponenten Stellen Sie sicher, dass Ihr Internetbrowser signierte ActiveX Plug-ins auf Ihrem PC akzeptiert. Stellen Sie “Download Signed ActiveX plug-in controls” (ActiveX-Steuerelemente ausführen, die für Scripting sicher sind) auf “Prompt” (Eingabeaufforderung) und “Run ActiveX control and plug-in” (ActiveX-Steuerelemente und Plugins ausführen) auf “Enable”...
- Seite 19 Login Es gibt verschiedene Stufen der Benutzerauthentifizierung, darunter Administrator und Gast. Die Standareinstellungen von Benutzername und Kennwort sind wie folgt beschriegen: Administrator Gast Benutzername admin guest Kennwort pass guest Zur Anmeldung der H.264 FULL-HD IP-Kamera geben Sie den Benutzernamen und das Kennwort auf der HTML Seite ein und klicken Sie auf “Submit”...
- Seite 52 Oбзор изделия Ед. измерения: мм - 49 -...
- Seite 60 部件說明及尺寸 繁 繁 繁 繁 體 體 體 體 中 中 中 中 文 文 文 文 單位: mm - 57 -...
- Seite 68 !"#$"ظرة )+#* )(' ا ة ا - 65 -...
- Seite 69 <;:ء 765ي =6>? @ABھ D?:E F6GH اJKL =<MN OH:EP اJKL =<MN O?Q7 U7QV OAKR S>TE ( PoE RJ-45) Ma[\E :رB^ _H5` [\E :رB^ _H5` OW:;H@ اX دZKGE ± JKbH>[:ح إ7:دة اE OBLاM[`P اfTgaHادات اQ7 إiH:دم إkH:دة اl[?m OAKoH اMRnaN Op:kHا اتMRnE اSھ...
- Seite 70 JN ارU~ ON56;aH اOV•اوH اiHا إMBE:AH اU\€ MVوQ[H D?:aH `= اOH:EP واF6GHا<= اMN رM• =<اMKHا #6طط ا$"ظ+م OBH:[H‚:م اTH;;:ت اkaH اQ•:ع أK^ اi€MV ،OAKoH:N اتMBE:v @Bp5[H: OAKoH:N @Bp5[6H OAKR >[:حE وMa[\E :رB^ _H5` @B…o^ †V:‡E مQk[?ا OAKoH:N @Bp5[6H OAKR >[:حE مQk[?ا - 67 -...
- Seite 71 OAKoH:N @Bp5[6H OAKR >[:حEو @B…o^ @p5E مQk[?ا إ)دادات ا$#9"/ $(طوارئ ;5اتkHه اS:ع ھK^ اi€MV ،‡:زŠH‹ اVM طx7 OBLاM[`P اfTgaHادات اQ7€:ع إM[?m. رهM• U~ ، ٍ ~5ان ةQaH JKbH>[:ح إ7:دة اE i67 J…Lا . (1) " " MRnE :حKgE @B…o^ :فGV إU[V ،OBs:~ LED ىMXة...
- Seite 72 اMBE:AH:N Op:kH اOAKoH@ اBp5^ xE ‹G}[6H 5انT7 6 7 4 ت ا 4$ا 5رgH FV5H اO‡€ض واMlH :ً N 56;E ’E:sMN QlV Merit LILIN Universal ActiveX اMBE:AH ةME 5ل ˜ولXQH@ اBŠ\[N 5مG^ :EQT7 E:AH:N 5دةŠH= اH:7 5VQB` أو JPEG ـH :نE أMVS}^ •5ارfNME M‡‚V ، ?5ف...
- Seite 73 اداتQ7P اxV5A[H ‹BK;^ `5قMGsا " " Apply اداتQ7P اxE ‹G}[6H ‘VQ}^ `5قMGsا " " Refresh HTML *CD9 2+>!6دامIP و1ن )"+و1نB! =LاM[`mا 5انT7 F[v، ا O}>p امQk[? 5انT7 MBB…[H 192.168.0.200 HTML :هs;5ات أدkH اfK^_ واsM[sP>“ اg[E =` مQk[\aH اU?ام اQk[?:N @E:AH:N 5دةŠH اOBH:7 اMBE:AH 5لXQH@ اBŠ\[N UW ورME OBLاM[`mور...
