2.1. Display
Der Benutzer hat über das integrierte Display auf der Vorderseite des Wechselrichters Zugang zu
allen Informationen über das PV-System und den Wechselrichter.
Das Display hat zwei Betriebsarten.
Normal
Energieein-
sparung

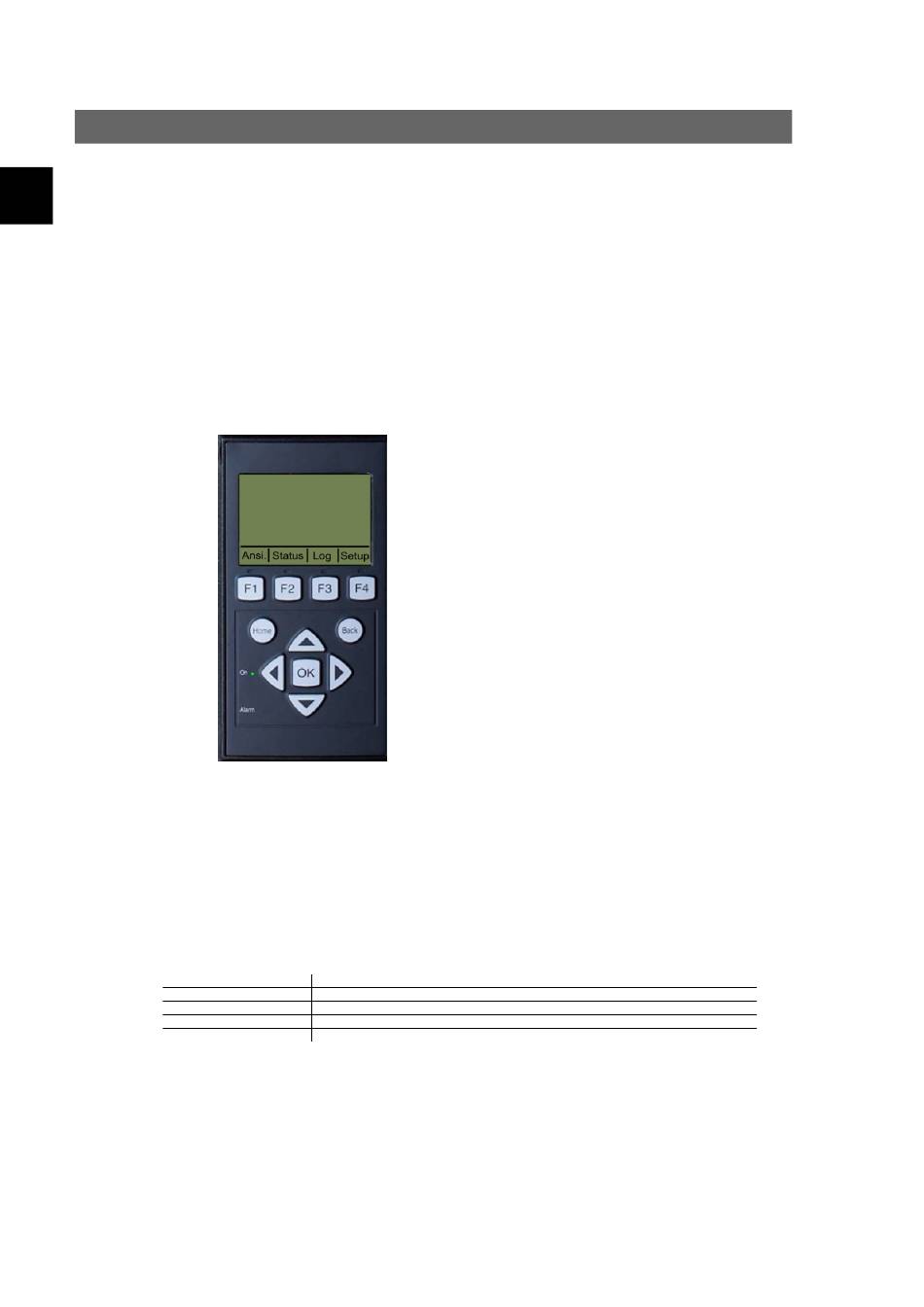

Übersicht der Displaytasten und -funktionen
Die Menüstruktur ist in vier Hauptbereiche unterteilt.

Ansicht

Status
Energielog
Einrichtung
Die folgenden Abschnitte enthalten ausführlichere Informationen.
2.1.1. Ansicht
Parameter
Modus: Am Netz
Energie heute: 12345 kWh
Leistungsausgang: 12345 W
[ --- Auslastungsleiste --- ]
Tabelle 2.1: Ansicht
12
Das Display ist in Gebrauch.
Nach 10 Sekunden ohne Displayaktivität schaltet sich die Hintergrundbeleuchtung des Displays aus, um
Energie zu sparen. Durch Drücken einer beliebigen Taste wird es wieder aktiviert.
Zeigt eine kurze Liste mit Informationen. Änderungen können nicht vorgenommen werden.
Zeigt Werte der Wechselrichterparameter. Änderungen können nicht vorgenommen werden.
Zeigt protokollierte Energieerzeugungsdaten.
Zeigt konfigurierbare Parameter.
Beschreibung
Zeigt die aktuelle Betriebsart des Wechselrichters an. Siehe dazu Modusdefinitionen.
Energieerzeugung von heute in kWh. Wert vom Wechselrichter oder S0-Energiemesser.
Aktuelle Ausgangsleistung in Watt.
Zeigt das Niveau der Wechselrichterauslastung als % der max. Nutzung
F1 Menü Ansicht
F2 Menü Status
F3 Menü Energielog
F4 Menü Einrichtung
* Wenn eine F-Taste ausgewählt wird, leuchtet die obige
LED auf.
Home Zurück zum Menü Ansicht
OK Eingabe/Auswahl
Pfeil nach Schritt nach oben/Wert erhöhen
oben
Pfeil nach un- Schritt nach unten/Wert vermindern
ten
Pfeil nach Bewegt den Cursor nach rechts.
rechts
Pfeil nach Bewegt den Cursor nach links.
links
Back Zurück/Auswahl aufheben
Grüne LED Ein/Anschluss erfolgt
(Ein/blinkt)
Rote LED Störung
(blinkt)
