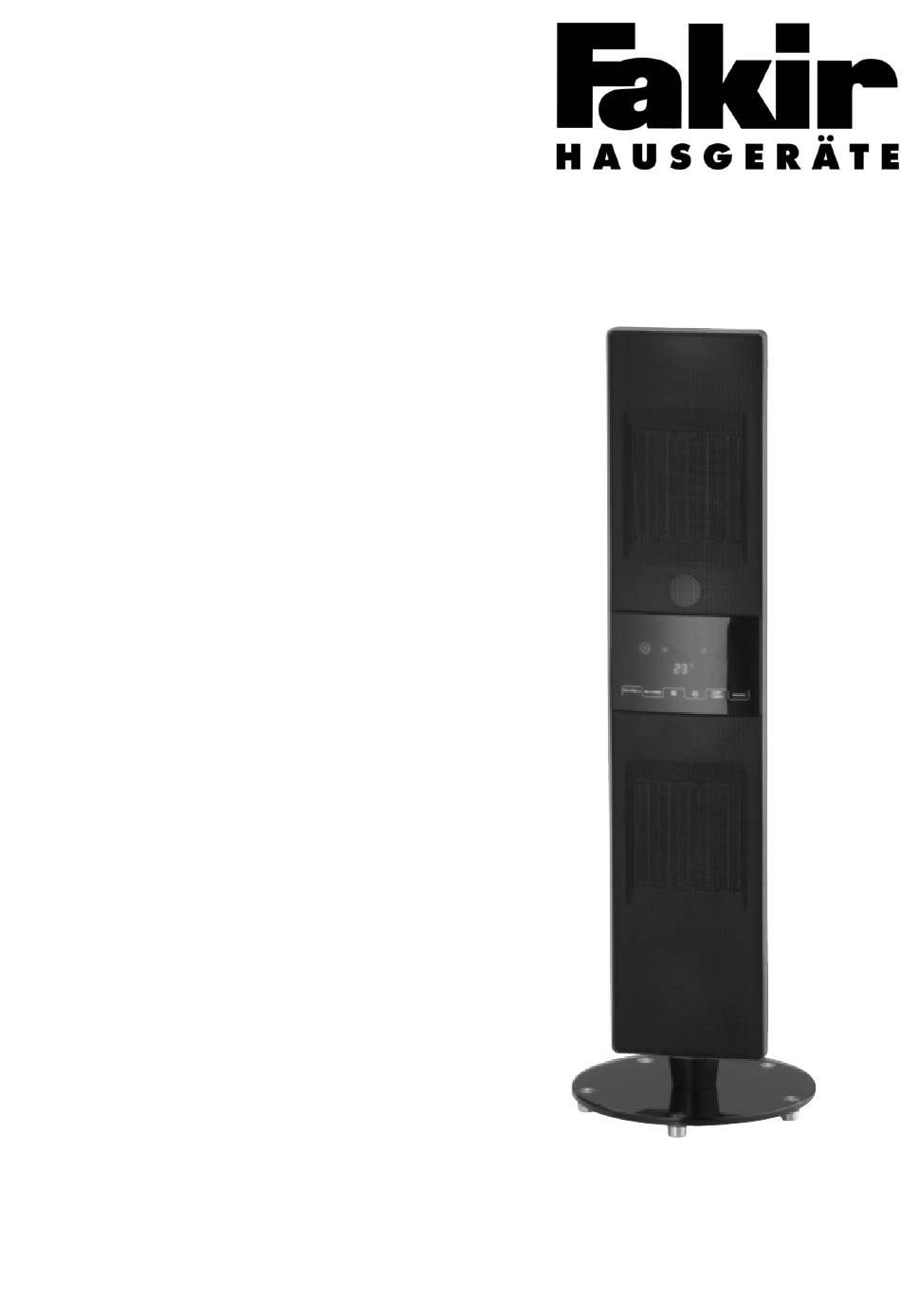

- Seite 1 TH 2000 Bedienungsanleitung Turmheizgerät de - DE...
-
Seite 2: Inhaltsverzeichnis
Allgemeines Allgemeines Inhaltsverzeichnis Inhalt................2 Informationen zur Bedienungsanleitung .......3 Haftung .................3 Hinweise in der Bedienungsanleitung ......3 Sicherheit CE-Konformitätserklärung..........4 Bestimmungsgemäße Verwendung......4 Bestimmungswidrige Verwendung........4 Elektrischer Strom ............7 Im Gefahrenfall .............8 Versand.................8 Bei einem Defekt ............9 Überblick Übersicht..............10 Technische Daten ............11 Lieferumfang ...............11 Gerätebeschreibung............11 Montage Auspacken ..............12 Sicherheitsabstände ...........12... -
Seite 3: Informationen Zur Bedienungsanleitung
Allgemeines Vielen Dank, dass Sie sich für das Fakir Turmheizgerät TH 2000 entschieden haben. Es wur- de entwickelt und hergestellt, um Ihnen über viele Jahre ei- nen störungsfreien Betrieb zu leisten. Informationen zur Diese Bedienungsanleitung soll Ihnen den sicheren und Bedienungsleitung bestmöglichen Umgang mit dem Gerät ermöglichen. -
Seite 4: Sicherheit
- GPSG sowie die EU-Richtlinien 2004/108/EG “Elektromagnetische Verträglichkeit” und 2006/95/EG “Niederspannungsrichtlinie”. Das Gerät trägt auf dem Typen schild die CE-Kennzeichnung. Fakir behält sich Konstruktions- und Ausstattungsänderun- gen vor. Bestimmungsgemäße Das Gerät darf nur im Haushalt eingesetzt werden und ist für Verwendung eine gewerbliche Nutzung nicht geeignet. - Seite 5 Sicherheit ● Das Gerät darf nicht in Fahrzeuge eingebaut und dort be- trieben werden, weil solche Geräte besondere Bauteile (wie z.B. geschützte Heizelemente, stärkere Motoren, ver- stärkte Verankerungen der Bauteile gegen Erschütterun- gen etc.) aus fahrzeugsicherheitstechnischen Gründen erforderlich machen. Die Verwendung dieses Gerätes in Fahrzeugen aller Art (z.B.
- Seite 6 Sicherheit WARNUNG! Überhitzungs- und Brandgefahr! ● Das Gerät darf nicht in Garagen oder feuergefährdeten Räumen wie Stallungen, Holzschuppen usw. installiert und betrieben werden. Dies gilt auch für Räume, in de- nen sich leicht entzündliche Dämpfe oder Staub bilden können. ● In dem zur Beheizung vorgesehenen Raum dürfen kei- ne leicht entzündlichen Stoffe (z.B.
-
Seite 7: Elektrischer Strom
Sicherheit Kapitel R Elektrischer Strom ACHTUNG! ● Eine falsche Spannung kann das Gerät zerstören. Be- treiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene Spannung mit der Spannung in Ihrem Haushalt übereinstimmt. ● Die Steckdose muss über einen 16 A-Sicherungsauto- maten abgesichert sein. -
Seite 8: Im Gefahrenfall
Kapitel L Sicherheit Im Gefahrenfall Ziehen Sie im Gefahrenfall und bei Unfällen sofort den Stecker aus der Steckdose. Versenden Sie das Gerät in der Originalverpackung oder Versand einer ähnlich gut ausgepolsterten Verpackung, damit es keinen Schaden nimmt. -
Seite 9: Bei Einem Defekt
Diese Angaben finden Sie auf dem Typenschild des Gerätes. WARNUNG! Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst) ausgeführt werden. Dabei dürfen nur Original-Fakir-Ersatzteile eingesetzt werden. Nicht fachgerecht reparierte und gewartete Geräte stellen eine Gefahr für den Benutzer dar. -
Seite 10: Überblick
Kapitel L Überblick Übersicht 1、Displayanzeige 8、 Standfuss 2、Bedienfeld 9、 Hauptschalter 3、Ein/Aus Taster 10、Filtergitter 4、Gitter 11、Staubfilter 5、Luftaustrittsöffnung 12、Netzanschlussleitung 6、Zierleiste 13、Handgriff 7、Rückwand 14、Verschraubung... -
Seite 11: Technische Daten
Überblick Kapitel R Technische Daten Modell TH 2000 Artikel-Nr. 62 07 006 Netzanschluss 220-240 V / 50 Hz Leistungsaufnahme gesamt 2000 W Leistungsstufen 600/1000/1200/2000 W Luftgeschwindigkeit 1,3 m/s Oszillation ca. 75° Timer 1-12 Stunden Geräuschpegel 50 dB(A) Kippsicherung 40 +/- 10° Neigung Maße... -
Seite 12: Montage
Achten Sie darauf, dass das Gerät nicht in der Nähe von Möbeln, Vorhängen oder sonstigen brennbaren Gegenständen betrieben wird. Achten Sie auf einen Mindestabstand benachbarten Gegenständen, Wänden und Decken gemäß nachstehender Skizze. Diese Abstände sind für eine freie Luftzirkulation erforder- lich. 30 cm 30 cm 30 cm TH 2000... -
Seite 13: Montage
Montage Montage Legen Sie das Gerät auf einen Tisch, so dass das untere Ende etwas übersteht und lösen Sie die Befestigung der Verschraubung (Bild 1). Setzen Sie den Standfuss auf die Aufnahme am Basisgerät und befestigen Sie den Stand- fuss mit der Verschraubung (Bild 2). Ziehen Sie den Batteriehalter aus dem Fernbedienung Batteriefach an der Rückseite der Fern-... -
Seite 14: Aufstellung Des Gerätes
Inbetriebnahme/Bedienung Aufstellung des Gerätes ACHTUNG! Achten Sie darauf, dass das Gerät auf einer ebenen, stabilen und trockenen Fläche steht. ● Achten Sie darauf, dass die Steckdose ordnungsgemäss Anschluss an das geerdet ist. Stromnetz ● Die Steckdose muss über einen 16 A-Sicherungsautoma- ten abgesichert sein. -
Seite 15: Bedienung Ein- Und Ausschalten
Bedienung Gerät einschalten ● Drücken Sie den Netzschalter, der sich an der Rückseite des Gerätes befindet. Das Gerät befindet sich dann im Standby Modus. ● Zum Einschalten drücken Sie den Ein/Aus-Taster an der Oberseite des Gerätes. ● Das Gerät ist nun einsatzbereit, folgendes wird im Display angezeigt: Betriebsanzeige Symbol... -
Seite 16: Leistungsregelung
Bedienung Drücken Sie zur Einstellung der verschiedenen Leistungs- Leistungsregelung stufen die HEATER (1) Taste, um auf die obere Heizung Obere Heizung PTC (PTC) umzuschalten: 1 X = niedrige Heizleistung 600 Watt 2 X = hohe Heizleistung 1000 Watt 3 X = Heizung oben Drücken Sie zum Zuschalten und/oder zur Einstellung der Leistungsregelung verschiedenen Leistungsstufen die HEATER (2) Taste, um... -
Seite 17: Oszillation
Bedienung Drücken Sie zur Einstellung die TEMP./TIMER Taste um in die gewünschte Funktion zu gelangen: Timer 1 X = Stundenanzeige blinkt mit Taste [+] oder [−] gewünschte Zeit einstellen 0 - 12 Stunden. (Anzeige wechselt anschliessend wieder auf Raumtemperaturanzeige) Nach Erreichen der eingestellten Zeit schaltet sich das Ge- rät automatisch ab. -
Seite 18: Nach Dem Gebrauch
Kapitel L Nach dem Gebrauch Wartung und Reinigung WARNUNG! Bevor Sie mit Wartung und Reinigung beginnen, schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Bei ein- gestecktem Netzstecker könnte das Gerät versehentlich eingeschaltet werden und Verletzungen verursachen. Reinigen Sie das Gerät nur trocken oder mit einem feuchten Tuch. -
Seite 19: Überhitzungsschutz
Sicherhheitssysteme Das Heizgerät verfügt über ein Sicherheitssystem, das in den unten beschrieben Fällen automatisch zur Abschaltung führt. Überhitzungsschutz Bei Überhitzung wird das Gerät automatisch aus- und nach Abkühlung wieder eingeschaltet. Kippsicherung Heizgerät verfügt über einen Kippsicherungs- schalter, der das Gerät bereits bei einem Neigungswinkel von 40 +/- 10°... -
Seite 20: Hilfe Bei Störungen
(Diese Angaben finden Sie auf dem Typenschild des Gerätes.) oder die 7-stellige Ersatzteil-Nummer bereit halten. ACHTUNG! Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst) ausgeführt werden. Dabei dürfen nur Original-Fakir-Ersatzteile verwendet werden. Nicht fachgerecht reparierte und gewartete Geräte stellen eine Gefahr für den Benutzer dar. - Seite 21 Hilfe bei Störungen Fehler Mögliche Ursache Abhilfe Gerät heizt nicht. Stecker ist nicht eingesteckt. Stecker einstecken. Gerät ist nicht eingeschaltet. Gerät mit Heizstufen einschalten. Steckdose führt keinen Strom. Andere Steckdose verwenden. Gerät ausschalten, Netzstecker Stromkabel ist beschädigt. ziehen und Fehler über Service- Hotline melden.
-
Seite 22: Entsorgung
Entsorgung Wenn das Gebrauchsende des Gerätes erreicht ist, insbe- sondere wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzste- cker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. -
Seite 23: Garantie
Garantie Gültig in der Bundesrepublik Deutschland. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: 1 Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz in Deutsch- land und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland gekauft worden. 2 Wir verpflichten uns, das Gerät bei für Sie kostenfreier Einsendung an uns kostenlos in Stand zu setzen, wenn es infolge Material- oder Montagefehler innerhalb von 24 Mona- ten (bei gewerblicher Nutzung sowie bei Verwendung zu selbständig beruflichen Zwe-... - Seite 24 Fakir Hausgeräte GmbH Industriestraße 6 D-71665 Vaihingen / Enz Postfach 1480 D-71657 Vaihingen / Enz Tel.: +49 7042 / 912-0 © 2013 Fakir-Hausgeräte GmbH Fax: +49 7042 / 912-360 Änderungen vorbehalten Subject to revision www.fakir.de 62 07 994 - 9307 de info@fakir.de...
