1/ Taglio del tubo sella
1. Introdurre il reggisella all'interno del
telaio e regolare la posizione orizzontale della
sella. Tenere conto della vecchia posizione
(ANT/POST) (arretramento della sella).
2. Stringere il carrello della sella con la
coppia raccomandata di 22 Nm.
3. Misurare l'altezza «B» della vostra
nuova bici (foto 1 pagina 4).
4. Calcolare la lunghezza di taglio «L»
secondo la formula: L = B – A (nuova altezza
della sella – vecchia altezza della sella).
5. Togliere il reggisella.

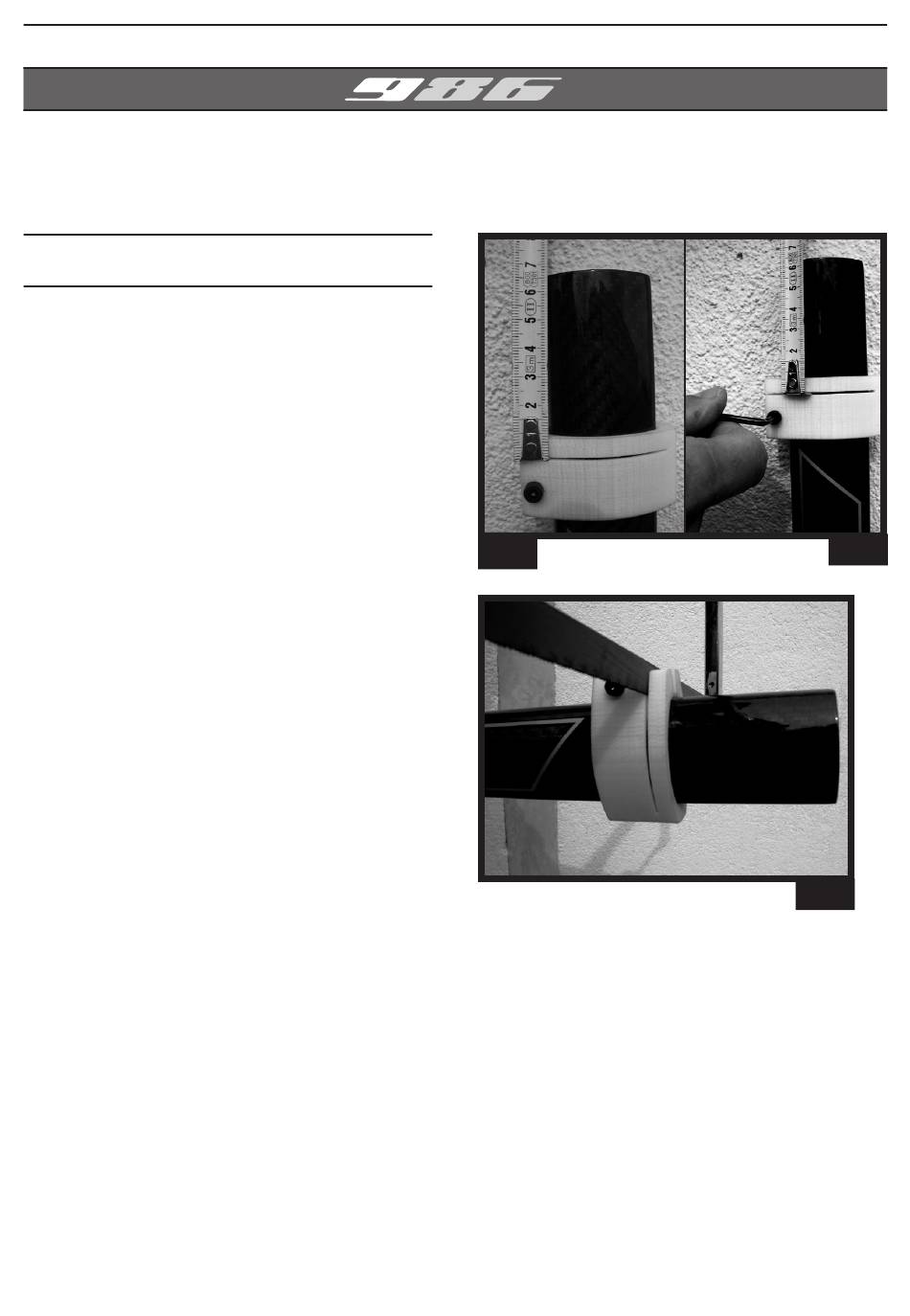

6. Installazione della dima:
Posizionare la dima all'altezza «L» misurata
a partire dall'alloggiamento della lama fino
alla sommità del reggisella (foto 2).
7. Bloccare la dima in posizione per
mezzo della vite trasversale (Foto 3).
8. Tagliare il reggisella alla lunghezza
desiderata introducendo un seghetto (24 o 32
denti / pollice) nell'alloggiamento della lama.
(Seghetto in posizione verticale) (Foto 4).
9. Togliere la dima e rifinire l'estremità
del tubo. Verificare che l'estremità del tubo
sella sia pulito ed esente da vernice.
Foto 2
IT
Foto 3
Foto 4
