- Seite 1 Planungsunterlage Montageanleitung Gasbrennwert - Heiztherme GB-E Gasbrennwert - Kombitherme GB-EK Wolf GmbH · 84048 Mainburg · Postfach 1380 · Telefon 08751/74-0 · Telefax 08751/741600 Art.-Nr. 30 44 300 07/00 TV...
-
Seite 2: Inhaltsverzeichnis
Luft-/Abgasführung exzentrisch / Abgasleitung an der Fassade (Beispiele) ..17 Ergänzende Montagehinweise ................18 Elektroanschluß ....................... 19 Betriebsbereitstellung ....................20 Gasanschlußdruck / Umrüstung auf andere Gasarten .......... 21 Einstellwerte GB-E-20 / GB-EK-20 ................22 Einstellwerte GB-E-11 ....................23 Einstellung Gas-Luft-Verbund ................. 24 Wartung ....................... 25-26 Ersatzteilnummern ....................27-29 Störung - Ursache - Behebung ................ -

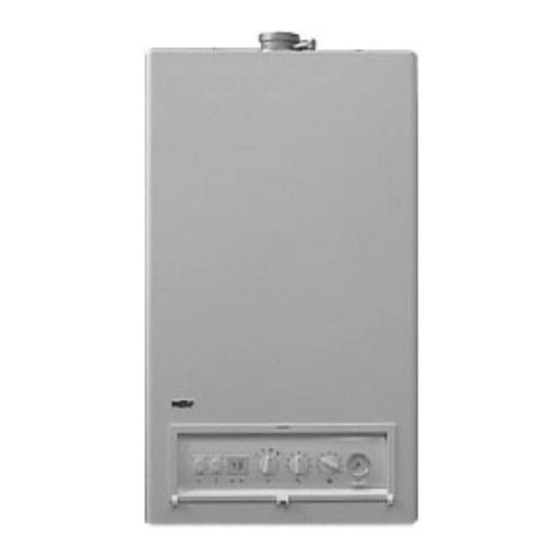

Seite 3: Gasbrennwert-Therme Gb
89/336/EWG (EMV-Richtlinie), mit elektronischer Zündung und elektronischer Abgastemperaturüberwachung, für Nieder- temperaturheizung und Warmwasserbereitung in Heizungsanlagen mit Vorlauftemperaturen bis 95°C und 3 bar zulässigem Betriebsüber- druck nach DIN 4751 Teil 3. Die Wolf-Gasbrennwert-Therme ist auch für die Aufstellung in Garagen zugelassen. Wolf - Gasbrennwert-Therme Ausführung Deutschland... -
Seite 4: Normen Und Vorschriften
Normen und Vorschriften Normen und Vorschriften Vor der Installation der Wolf Gasbrennwert-Therme muß die Zustimmung des Gasversorgungsunternehmens und des Bezirks-Schornsteinfegermeisters ein- geholt werden. Die Installation der Wolf Gasbrennwert-Therme darf nur vom anerkannten Fachmann durchgeführt werden. Dieser übernimmt auch die Verantwortung für die ordnungsge- mäße Installation und für die erste Inbetriebnahme. -
Seite 5: Technische Daten
Technische Daten GB-E-11 GB-EK-20 GB-E-20 Leistung umrüstbar Nennwärmeleistung bei 80/60°C 9,9 (15,7) 20/25 20/25 Nennwärmeleistung bei 50/30°C 10,7 (17,5) 21,6 21,6 Nennwärmebelastung 10,2 (16,4) 20,4/25,7 20,4/25,7 Kleinste Wärmeleistung (modulierend) bei 80/60 3,4 (6,6) 8 (9,0) 8 (9,0) Kleinste Wärmeleistung (modulierend) bei 50/30... -
Seite 6: Abmessungen
Abmessungen GB-EK-20 1 Heizungsvorlauf 2 Warmwasseranschluß (bauseits) 3 Warmwasseranschluß 4 Gasanschluß 5 Kaltwasseranschluß 6 Kaltwasseranschluß (bauseits) 7 Heizungsrücklauf 8 Kondenswasserablauf GB-E-11 / GB-E-20 1 Speichervorlauf 2 Heizungsvorlauf 3 Gasanschluß 4 Heizungsrücklauf 5 Speicherrücklauf 6 Kondenswasserablauf... -
Seite 7: Aufbauschema
Gaskombiventil Wasserströmungswächter mit Überströmventil Wasserschalter mit Entlüftungsschraube Wassermengenregler für Heizkreis Dreiwege-Umschaltventil Warmwasser- wärmetauscher Kaltwassersieb Heizungsrücklauf Heizungsvorlauf Kaltwasseranschluß Warmwasseranschluß Gaszuleitung GB-E-11 / GB-E-20 Abgasfühler mit Speicherverrohrung Schnellentlüfter Brennraumgehäuse Gebläsemotor Gasgebläse Gas-/Luftmischkammer Abgasrohr STB/Vorlauffühler Brenner Heizwasserwärmetauscher Differenzdruckwächter Luft Rücklauffühler Gasdrosselblende Kondenswassersiphon Ausdehnungsgefäß... -
Seite 8: Aufstellung
Aufstellung Einbaumaße Allgemein Zur Durchführung von Inspektions- und Wartungsarbeiten am Gerät empfehlen wir einen seitlichen Freiraum von mindestens 100 mm und einen Abstand zur Decke von 400 mm. Die Gasbrennwert-Therme entspricht IPX4D und darf in Bädern im Schutzbereich 1 nach VDE 0100 Teil 701 installiert werden. Die Gasbrennwert-Therme darf nur in frostgeschützten Räumen installiert werden. -
Seite 9: Installation
Installation Die Verlegung der Gasleitung sowie der gasseitige Anschluß darf nur von einem Gasanschluß konzessionierten Gasinstallateur erfolgen. Heizungsnetz und Gasleitung vor Anschluß der Gasbrennwert-Therme, besonders bei älteren Anlagen, von Rückständen reinigen. Vor Inbetriebnahme sind die Rohrverbindungen und Anschlüsse gasseitig auf Dicht- heit zu überprüfen. -
Seite 10: Montage Gasbrennwert-Therme
Montage Gasbrennwert-Therme Gerätebefestigung Zuerst muß die Einbauposition der Gasbrennwert-Therme bestimmt werden. Dabei sind die Luft-/Abgasführung und die seitlichen Abstände zu Wänden und Decke sowie evtl. bereits vorhandene Anschlüsse für Gas, Heizung, Warmwasser und Elektro- anschluß zu berücksichtigen. Zur Markierung der Befestigungsbohrungen und der Anschlüsse liegt dem Gerät eine Einbauschablone bei. -
Seite 11: Luft-/Abgasführung
Luft-/Abgasführung Anschluß an Luft-/Abgasführung Es dürfen insbesondere aus sicherheitstechnischen Gründen für die konzentri- sche Luft-/Abgasführung und Abgasleitungen nur Original Wolf-Teile verwendet werden. Gasbrennwert-Thermen mit einer Luft-/Abgasführung über Dach dürfen nur im Dachge- schoß oder in Räumen, bei denen die Decke zugleich das Dach bildet oder sich über der Decke lediglich die Dachkonstruktion befindet, installiert werden. - Seite 12 Luft-/Abgasführung Anschluß an feuchteunempfindlichen Schornsteine und Abgasanlagen müssen bauaufsichtlich für Brennwertfeuerstätten Luft-/Abgasschornstein (LAS), zugelassen sein (DIBT - Zulassung). Die Dimensionierung erfolgt über die Berechnungs- Abgasschornstein oder tabellen gemäß der Abgaswertegruppe. Es dürfen maximal zwei 90° Umlenkungen Abgasanlage zusätzlich zum Geräteanschlußbogen eingebaut werden. Für Schornsteine ist bei der Berechnung der Förderdruck mit 0 Pa einzusetzen.
-
Seite 13: Luft-/Abgasführung Ausführungsvarianten Konzentrisch
Luft-/Abgasführung Ausführungsvarianten konzentrisch Anschluß an Luft-/Abgasführung konzentrisch Hinweis: Bei niedrigen Außentemperaturen kann es vorkommen, daß der im Abgas enthaltene Wasserdampf an der Luft-/Abgasführung kondensiert und zu Eis gefriert. Durch bauseitige Maßnahmen wie z.B. durch die Montage eines Schneefangs ist das Herabfallen von Eis zu verhindern. -
Seite 14: Luft-/Abgasführung Senkrecht (Beispiele)
Luft-/Abgasführung senkrecht (Beispiele) 1 Gasbrennwert-Therme 2 Anschluß Gasbrennwert-Therme 3 Ausgleichsmuffe mit Prüfstutzen für Abgasrohr und Schelle (100mm) für Luftrohr 4 Schelle lackiert (44 mm) für Luftrohr 5 Ausgleichsmuffe für Abgasrohr und Schelle (100 mm) für Luftrohr 6 Verschlußschelle für Revisionsöffnung außen (100 mm) 7 Luft-/Abgasrohr mit Revisionsöffnung (270 mm lang) 8 Luft-/Abgasrohr 427 mm... -
Seite 15: Luft-/Abgasführung Waagerecht
Luft-/Abgasführung waagerecht /Anschluß an LAS und Abgasleitung an der Fassade (Beispiele) Luft-/Abgasführung waagerecht Horizontale Luft-/Abgasführung durch Schrägdach Fabrikat SEM Lieferumfang (alternativ) Abgasleitung an der Fasade (alternativ) Horizontale Luft-/Abgasführung durch Außenwand Anschluß an feuchteunempfindlichen Abgasanlage und LAS Abgasleitung C 63x Zweizügiger LAS System Plewa System Schiedel z.B. -
Seite 16: Anschluß An Abgasschornstein (Beispiele)
Anschluß an feuchteunempfindliche Schornstein für Fest- und Schachtabdeckung Flüssigbrennstoffe mindestens komplett aus Metall Abgasleitung an zwei- oder verlängern auf Höhe des aus Wolf-Lieferprogramm mehrzügigen Schornstein (Schacht) Kunststoffrohrs System aus Polypropylen (PPS) bis 120°C, zugelassen vom Institut für Bautechnik unter Zul.Nr. Z-7.2.1104... -
Seite 17: Luft-/Abgasführung Exzentrisch Abgasleitung An Der Fassade (Beispiele)
Luft-/Abgasführung exzentrisch Abgasleitung an der Fassade (Beispiele) Anschluß an eine getrennte Luft-/Abgasführung mit Anschluß an eine getrennte Luft-/Abgasführung mit Mündung in unterschiedlichen Druckbereichen mit Mündung in unterschiedlichen Druckbereichen mit baurechtlicher Zulassung, bzw. baurechtlicher Zulassung, bzw. Systemspezifizierung Art C53 Systemzertifizierung Art C53 System aus Aluminium System aus Aluminium System aus Polypropylen (PPs) DN 70... -
Seite 18: Ergänzende Montagehinweise
Ergänzende Montagehinweise Flachdach: Deckendurchbruch ca. Ø 120 mm 12 in Dachabdeckung einkleben. Schrägdach: Bei 11 den Einbauhinweis zur Dach- schräge auf der Haube beachten. Dachdurchführung 13 von oben durch das Dach führen und mit 10 am Balken oder Mauerwerk senkrecht befestigen. Öffnungen Alle waagrechten Luft-/Abgasführungen mit ca. -
Seite 19: Elektroanschluß
Elektroanschluß Elektroanschluß Die Regel-, Steuer- und Sicherheitseinrichtungen sind fertig verdrahtet und geprüft. Es muß lediglich noch der bauseitige Netzanschluß 230V / 50Hz hergestellt werden. Regelung herausklappen. Anschlußkasten-Abdeckung nach Lösen der Schraube abnehmen. Anschlußkabel durch Kabeldurchführung stecken und mit Zugentlastung sichern. Die Schutzmaßnahmen entsprechend den VDE-Vorschriften 0100 und die etwaigen Sondervorschriften der örtlichen Energie-Versorgungsunternehmen beachten. -
Seite 20: Betriebsbereitstellung
2. Verschlußkappe am Schnellentlüfter (links neben dem Ausdehnungsgefäß) eine Umdrehung öffnen, Kappe nicht entfernen. 3. Schlauch an der Entlüftungsschraube RL-SW (unter dem Ausdehnungsgefäß) anschließen und Entlüftungsnippel öffnen. Bei GB-E mit Speicherwassererwärmer SW-120 auch Entlüfterschraube am Vorlauf des SW-120 öffnen. 4. Alle Heizkörperventile öffnen. -
Seite 21: Gasanschlußdruck / Umrüstung Auf Andere Gasarten
4" der Regelung. Bei der Umrüstung von Erdgas auf Flüssiggas oder von Flüssiggas auf Erdgas muß zusätzlich der Brenner und die Zündelektrode getauscht werden (Demontage des Brenners siehe Seite 25). GB-E(K)-20 GB-E-11 - Überwurfmutter (3) lösen Die Umrüstung auf andere Gasarten er- - alten Dichtring (4) und alte Gasdrossel- folgt gemäß... -
Seite 22: Einstellwerte Gb-E-20 / Gb-Ek-20
Drehen einstellen (vorgeschriebene Einstellwerte siehe Tabelle un- ten). Diese Einstellung muß innerhalb von 120 Sek. nach dem Brennerstart erfolgen. Evtl. durch Drücken der “Entstörtaste” die Startphase zur Einstellung wiederholen. Gasausgangsdruck- nippel GB-E-20 / GB-EK-20 GB-E-11 Erdgas E/LL Flüssiggas Erdgas E/LL Flüssiggas... -
Seite 23: Einstellwerte Gb-E-11
Einstellwerte GB-E-20 / GB-EK-20 Regelungsparameter ändern Mit den beiden Tasten unterhalb des Displays können folgende Regelungsparameter verändert werden 1. Beide Tasten (+) und (-) gleichzeitig drücken; es erscheint in der Anzeige "0.". 2. Mit den Tasten (+) oder (-) die gewünschte Parameter Nr. auswählen. - Seite 24 Einstellwerte GB-E-11 Regelungsparameter ändern Mit den beiden Tasten unterhalb des Displays können folgende Regelungsparameter verändert werden 1. Beide Tasten (+) und (-) gleichzeitig drücken; es erscheint in der Anzeige "0.". 2. Mit den Tasten (+) oder (-) die gewünschte Parameter Nr. auswählen.
-
Seite 25: Wartung
Wartung Wartung Für die Wartung und Instandhaltung der Anlage empfehlen wir einen Wartungsvertrag abzuschließen. Gerät gemäß Betriebsanleitung außer Betrieb nehmen. Demontage des Brenners Vor jeder Wartungsarbeit Gerät spannungsfrei machen. Gerät am KFE-Hahn entleeren. Einhängeöffnung Stecker Ventilator Brennraum- gehäuse Spannverschlüsse Differenz- druckwächter- Schlauch Verschraubung... - Seite 26 Wartung Transportarretierung (Lasche) des Brennkammertopfes mit Schraubendreher oder Spitz- zange nach unten biegen. Hinweis: Die Transportarretierung muß nach dem Zusammenbau nicht wieder hoch- Transportarretierung gebogen werden. Brennkammertopf durch Rechtsdrehen aus Heizwasserwärmetauscher entnehmen. Reinigung: Bei geringer Verschmutzung genügt es die Heizwasserwärmetauscherlamellen mit einem Spalt Wasserstrahl durchzuspülen.
-
Seite 27: Ersatzteilnummern
Ersatzteilnummern GB-E/GB-EK Art.-Nr. GB-E GB-EK 3-Wegemischer DN20 für DWTM/EWT 27 91 005 3-Wege-Umschaltventil elektrisch mit Stufenbohrung für Thermostat 27 99 223 (baugleich mit Art.-Nr. 27 99 222) verpackt Abgasfühler 27 41 053 Abgasrohr 17 20 573 Adapter für Gasgebläse 17 20 570 Ausdehnungsgefäß... - Seite 28 O-Ring 36 x 26 x 5 39 03 011 O-Ring für Gaskombiventil 34 x 26 x 4 39 03 010 Regelung komplett 86 00 681 Regelungsplatine GB-E, GB-EK (Ersatz für Art.-Nr. 27 99 130) 27 99 137 Regelungsrahmen/Abdeckung 17 10 106 Rückströmklappe 17 20 590 Rundbrenner für Erdgas...
- Seite 29 Ersatzteilnummern GB-E/GB-EK Art.-Nr. GB-E GB-EK Verkleidung Brennraumgehäuse 86 00 019 Verkleidung komplett 86 00 682 Verrohrung Gaseintritt-Gaskombiventil 20 11 041 Verrohrung Gaskombiventil/Brenner 20 11 201 Verrohrung Heizkreispumpe/Heizwasserwärmetauscher 20 11 202 Verrohrung Heizwasserrücklauf/Heizkreispumpe 20 11 204 Verrohrung Heizwasserwärmetauscher/Umschaltventil 20 11 203 Verrohrung Rücklauf-Heizkreispumpe-...
-
Seite 30: Störung - Ursache - Behebung
Der Fühler für die Abgastemperatur oder das Kabel Kabel prüfen. ist defekt Abgasfühler wechseln. Warmwasserfühler defekt Der Fühler für die Warmwassertemperatur (GB-E) bzw. der Warmwasserfühler prüfen (GB-E) bzw. Wider- (GB-E) oder integrierte Widerstand im Warmwasservorrangschalter stand (270 Ohm zwischen Pin 1 und 2 am... -
Seite 31: Energiesparmöglichkeiten
Energiesparmöglichkeiten Energiesparmöglichkeiten - Nutzen Sie die Möglichkeit, die Heizkreistemperatur mit Hilfe des Regelungs- zubehörs nachts abzusenken. - Stellen Sie die Temperatur so ein, daß Sie sich wohlfühlen, jedes Grad Raum- temperaturreduzierung bringt eine Energieeinsparung von bis zu 5 %. - Senken Sie in unbewohnten Räumen die Raumtemperatur so weit wie möglich ab, beachten Sie den Frostschutz.
