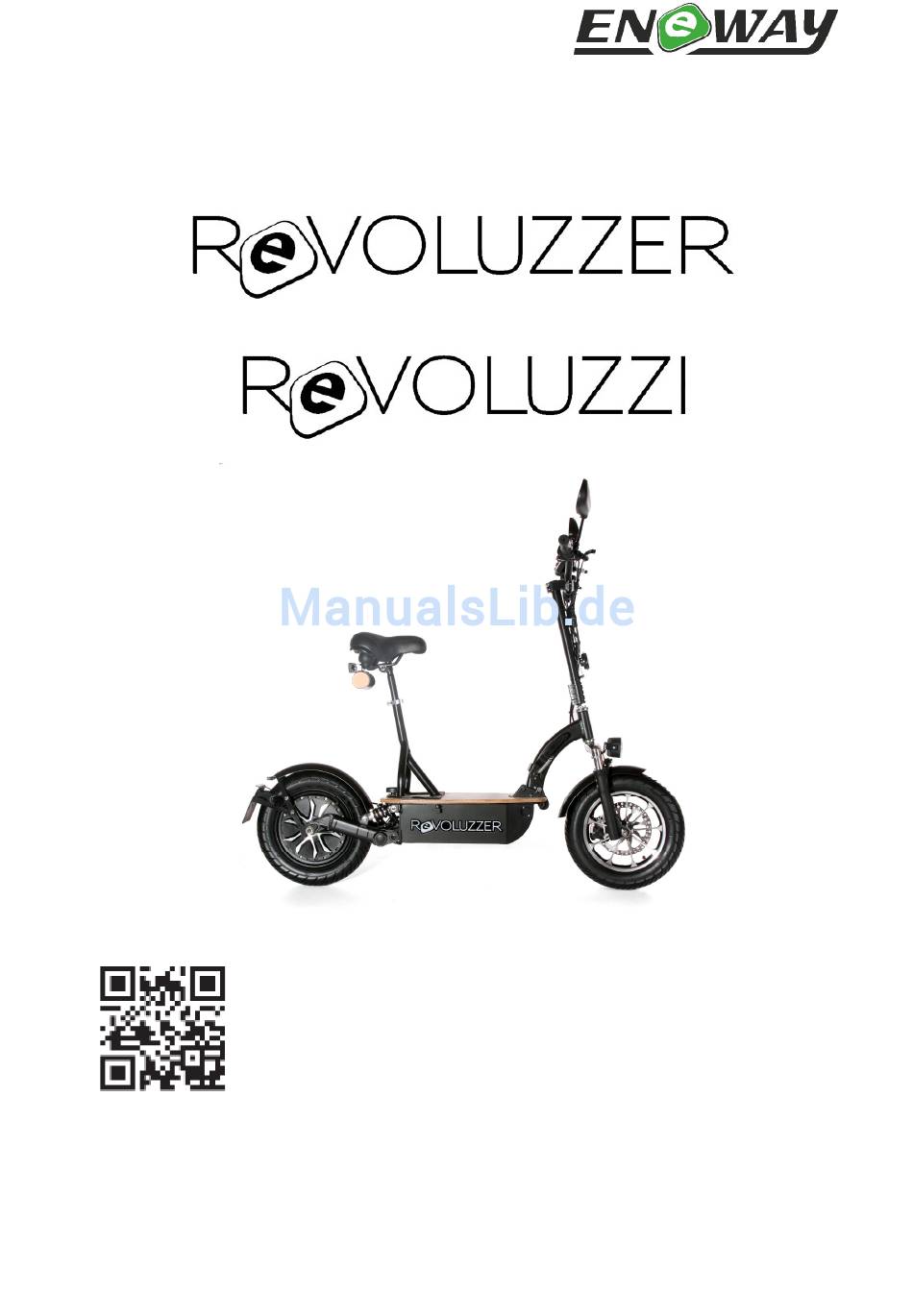

- Seite 1 BEDIENUNGSANLEITUNG Generation 2.0 (Foto und Ausstattungsvarianten abweichend) (Stand 01.09.2016)
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. VORWORT ....................................3 2. HINWEISE ....................................3 3. Rechtliche Vorbemerkungen ..............................3 Straßenverkehr ................................3 Führerschein ................................3 Helmpflicht ................................4 EEC Dokument (European Certificate of Conformity) ....................4 Geh- und Radwege ..............................4 4. Sicherheitshinweise .................................. 4 5. -
Seite 3: Vorwort
Hinweise unbedingt, um Verletzungen und Schäden an Ihrem REVOLUZZER zu vermeiden: WARNUNG Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsgefahren auf. ACHTUNG Weist auf mögliche Gefährdung für den REVOLUZZER oder andere Gegenstände hin. Nichtbe- achtung kann zum Gewährleistungsausschluss führen. HINWEIS Hebt Tipps und Informationen für Sie hervor. -
Seite 4: Helmpflicht
EEC Dokument (European Certificate of Conformity) Die EEC Zulassung setzt den fest montierten Sitz für das Fahren im öffentlichen Verkehrsraum voraus. Der Betrieb in stehender Position ist nicht zulässig. Der REVOLUZZER darf nur von ei- ner einzelnen Person gefahren werden. -
Seite 5: Produktbeschreibung

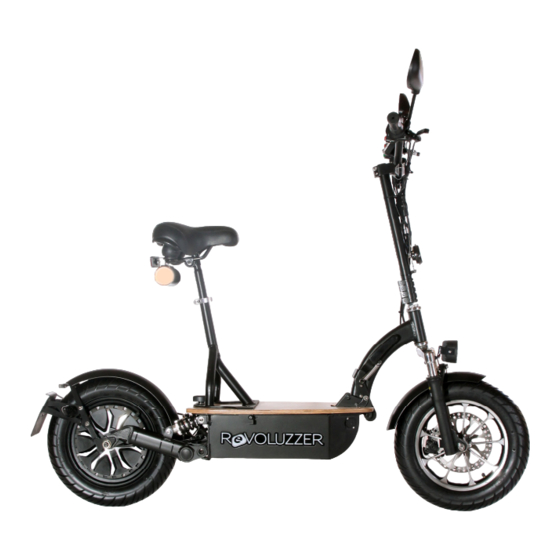

5. Produktbeschreibung 1. Rückspiegel 12. Nummernschildhalter 2. Bremsgriff für Hinterradbremse 13. Blinker Hinten (Optional) 3. Blinker Vorne (Optional) 14. Rücklicht/Bremslicht 4. Hupe 15. Sattelstange 5. Front-Scheinwerfer 16. Reflektoren 6. Federgabel 17. Sattel 7. Bremsanlage Vorne 18. Trittbrett 8. Vorderrad 19. Klappmechanismus 9. -
Seite 6: Erstmontage
5. Achten Sie darauf, dass der Sicherungszapfen der Radsicherung im entsprechenden Loch arretiert wird. 6. Mit einem passenden Werkzeug ziehen Sie anschließend die Achse fest. 7. Nun können Sie den Revoluzzer mittels des Hebels für den Klappmechanismus aufrichten und auf ebener Fläche mit dem Ständer aufstellen. -
Seite 7: Akkupack Einsetzen Und Anschließen
8. Danach Bremsen (vorne und hinten) auf Funktion prüfen, ggf. laut Handbuch unter Punkt 18.1 beschrieben einstellen. 9. Montage Lenker und Hupe 10. Nummernschildhalter hinten montieren. Akkupack einsetzen und anschließen 1. Akku, wie abgebildet, aus dem Akkufach aufstellen und danach die mitgelieferte Siche- rung an der dargestellten Position einsetzen (siehe auch Bedienungsanleitung unter Punkt 7.2). -
Seite 8: Inbetriebnahme
4. Abschließend noch die Sattelstange und Sitz montieren wie in der Bedienungsanleitung unter Punkt 7.3 und 7.4 beschrieben. 7. Inbetriebnahme Anweisungen zum Aufklappen des Scooters Zum Aufklappen des Scooters drücken Sie mit der einen Hand den Griff zum Aufklappen nach unten (1. siehe Pfeil), während Sie mit der anderen Hand sanft die Lenkstange nach oben drücken (2. -
Seite 9: Zusammenklappen
Als Faustregel gilt: Das Spannen des Schnellspannhebels muss so schwer gehen, dass dafür der Handballen benötigt wird. Zusammenklappen Vor dem Zusammenklappen muss der Sitz entfernt werden. WARNUNG Versichern Sie sich, dass das Zündschloss auf AUS steht. Mit der linken Hand betätigen Sie Handbremse, mit der rechten Hand ziehen Sie einfach den Hebel zum Zusammenklappen zurück und drücken die Lenkstange nach unten. -
Seite 10: Stoßdämpfer Hinten
Stoßdämpfer hinten Die REVO-Dämpfer können Sie durch Drehen an der Rändelschraube auf Ihren gewünschten Fahrkomfort einstellen. -
Seite 11: Akkus
− Der Akku entwickelt seine max. Leistung nach ca. fünf Entlade-/Ladezyklen. ACHTUNG Akku und Ladegerät des REVOLUZZER sind aufeinander abgestimmt. Laden Sie deshalb die Akkus niemals mit einem anderen als dem mitgelieferten Ladegerät. − Die maximale Lebensdauer der Akkus wird erzielt, wenn Sie diese bei einer Umgebungs- temperatur zwischen +10°C und max. -
Seite 12: Ladegerät
Ladegerät WARNUNG Um Verletzungsrisiken vorzubeugen, dürfen Sie mit dem Ladegerät nur den mitgelieferten und verbauten Akku aufladen. Andere Batterien könnten explodieren, wenn sie aufgeladen werden. Der Gebrauch von Zubehör oder Akkus, welche nicht von uns verkauft oder empfoh- len werden, kann zu Brandgefahr, elektrischem Schlag oder anderen ernsthaften Verletzun- gen führen. -
Seite 13: Instandhaltung Und Anweisungen Zum Laden Der Batterien
Deshalb vor jeder Ladung den Akku etwa auf Raumtemperatur bringen. − Wählen Sie daher einen Abstellplatz an welchem der REVOLUZZER möglichst bei Raum- temperatur gelagert wird. − Akku nach dem Gebrauch wieder aufladen, unabhängig von der vorangegangenen Fahr- strecke bzw. -
Seite 14: Tacho / Multifunktionstacho
9 Tacho/Comfort-Display Tacho 9.1.1 Funktionen Time / Zeit Odometer / Gesamtkilometerzähler Clock / Zeit Maximum Speed / Maximale Geschwindigkeit Average Speed / Durchschnittsgeschwindigkeit Distance / Distanz Trip Counter / Kurzstreckenzähler Stopwatch / Stoppuhr Current Speed / Aktuelle Geschwindigkeit Total Time / Gesamtzeit 9.1.2 Originaldarstellung 9.1.3 Montage Halteplatte am Lenker, Magnet am Rad mittels Kabelbinder befestigen. -
Seite 15: Einstellungen
9.1.4 Einstellungen Durch gleichzeitiges Drücken der Tasten „SET“ und „MODE“ für ca. 5 Sek. gelangen Sie in das Installationsmenü für die Haupteinstellungen. Die Reihenfolge des Menüs ist wie folgt: 1. Km/h –Mph 2. Radumfang (siehe unter Punkt 7.0) 3. 24 Std-12 Std. 4. -
Seite 16: Reset Taste
4. DURCHSCHNITTSGESCHWINDIGKEIT (AV) 5. MAXIMALE GESCHWINDIGKEIT (MX) 6. Distanz (DST) 7. KURZSTRECKEN ZÄHLER 10m SCHRITTE (CAL) 8. GESAMTKILOMETER (ODO) 9. GESAMTFAHRZEIT (TM) 9.1.7 Reset Taste Auf der Rückseite des Tacho befindet sich die Taste RESET Taste (siehe Punkt 2.0). Anhand dieses Knopfes lässt sich der Tacho auf die Werkseinstellung zurücksetzen. 9.1.8 Problemlösungen... -
Seite 17: Einstellung Radumfang
9.1.9 Einstellung Radumfang Bei dem Produkt Revoluzzer / Revoluzzi sind die Werte für den Radumfang auf „1250“ einzu- stellen. Comfort-Display (Optional) 9.2.1. Anschluss des Displays Das Display am Lenker anschließen: Montieren Sie das Comfort-Display mit Hilfe der Klemm- schraube an der Stelle Ihrer Wahl am Lenker des Revoluzzers. -
Seite 18: Anfahren Und Fahrbetrieb
10. Anfahren und Fahrbetrieb WARNUNG - STURZGEFAHR! Bitte unbedingt folgende Punkte beachten, um das Sturzrisiko so gering wie möglich zu hal- ten: Bevor Sie losfahren, immer den Seitenständer hochklappen. Den Lenker geradeaus festhalten. Beim Wenden, Anfahren in einer Kurve oder bei enger Kurvenfahrt die Bremse leicht betätigen. -
Seite 19: Gewährleistungsbedingungen
13. Gewährleistungsbedingungen Für den Scooter gilt die Gewährleistung entsprechend der aktuell geltenden gesetzlichen Fris- ten. Von der Gewährleistung ausgeschlossen sind Verschleißteile wie Batterie, Reifen, Schläuche, Felgen, Laufräder, Naben, Bremsenteile, Radlager, Lenkkopflager. Ausgeschlossen sind ebenfalls Beschädigungen durch unsachgemäßen Gebrauch, insbesonde- re Springen, Hinabfahren von Stufen, Bürgersteigkanten, Treppen und dergleichen, fahren auf matschigem Untergrund, Sand oder Kies sowie Überlastung durch zu hohes Gewicht 1. -
Seite 20: Zubehör & Teile
Beispiel eine integrierte Akkustandsanzeige. Artikel Nr.: 5001569 14.3 Gepäckträger (Optional) Der beliebte REVO-Gepäckträger zum einfachen Einstecken in ihren Revoluzzer. Belastbar bis 40 kg. Artikel Nr.: 5001547 14.4 Abschließbarer Knauf (Optional) Die Knauf-Schraube mit integriertem Schloss ermöglicht es das Akku-Fach des Fahrzeugs gegen Diebstahl zu sichern. -
Seite 21: Fehlersuche
15. Fehlersuche Die nachfolgende Tabelle wird Ihnen helfen übliche Probleme, die bei einem Scooter auftre- ten können zu identifizieren und zu korrigieren. Symptome Mögliche Gründe Lösungen Das Licht am Ladegerät schaltet Die Batterien sind bereits aufgela- Laden Sie die Batterie dennoch für sich sofort auf grün. -
Seite 22: Pflegehinweise
16. Pflegehinweise ACHTUNG Regelmäßige und korrekt durchgeführte Pflegemaßnahmen dienen der Werterhaltung des REVOLUZZER und sind wichtige Voraussetzungen für die Anerkennung von Gewährleistungs- ansprüchen. Korrosionen durch Pflegemangel oder durch Winterbetrieb unterliegen nicht der Gewährleis- tung. Lack, Gummi- und Kunststoffteile dürfen nicht mit aggressiven oder eindringenden Reini- gungs- oder Lösungsmitteln bearbeitet werden. -
Seite 23: Technische Daten
17. Technische Daten REVOLUZZER 20 / REVOLUZZER 20 PLUS*: 500 Watt Nabenmotor, 48 V Motor 4 x 12V, 15 Ah Blei-Gel Akkus, Wartungsfrei Akku Revo – Tec ( Ausgangsleistung 500 Watt ) Steuergerät Mit Smartladegerät 4-6 Stunden Ladezeit In der Tasche leicht zu entnehmen, Aufladung extern vom Roller möglich... -
Seite 24: Wartungsanleitung
18. Wartungsanleitung Auszuführende Arbeit Vor je- 14-tägig Monat- der Fahrt lich Bedarf Alle Schraub- und Klemm- und Klappverbindungen auf festen Sitz prüfen und ggf. nachjustieren. Lenkkopflager auf korrekten Sitz prüfen, ggf. nachjus- tieren und fetten. Siehe Punkt 18.2. Seilzüge prüfen und einstellen. Bremsanlage Funktionstest ggf. -
Seite 25: Lenkkopflager Nachstellen
18.2 Lenkkopflager nachstellen Die große Sechskant-Mutter mit passendem Gabelschlüssel fachgerecht festziehen. HINWEIS Verwenden Sie dazu keine Zange, um Beschädigungen zu vermeiden. - Seite 26 Hersteller: Sie haben Fragen, benötigen Ersatz- und Verschleißteile, bitte kontaktieren Sie unseren Service unter folgender Rufnummer: Telefon: [+49] 7257 – 9249912 Telefax: [+49] 7257 – 903983 E-Mail: info@der-revoluzzer.de Web: www.der-revoluzzer.de ENEWAY GBR Der Revoluzzer Im Schollengarten 1e 76646 Bruchsal...
