DP2500-R8
Differential Pressure Transmitter
IS_DP2500-R8_Rev. A
Installation Instructions
Issue Date 11 2009
6

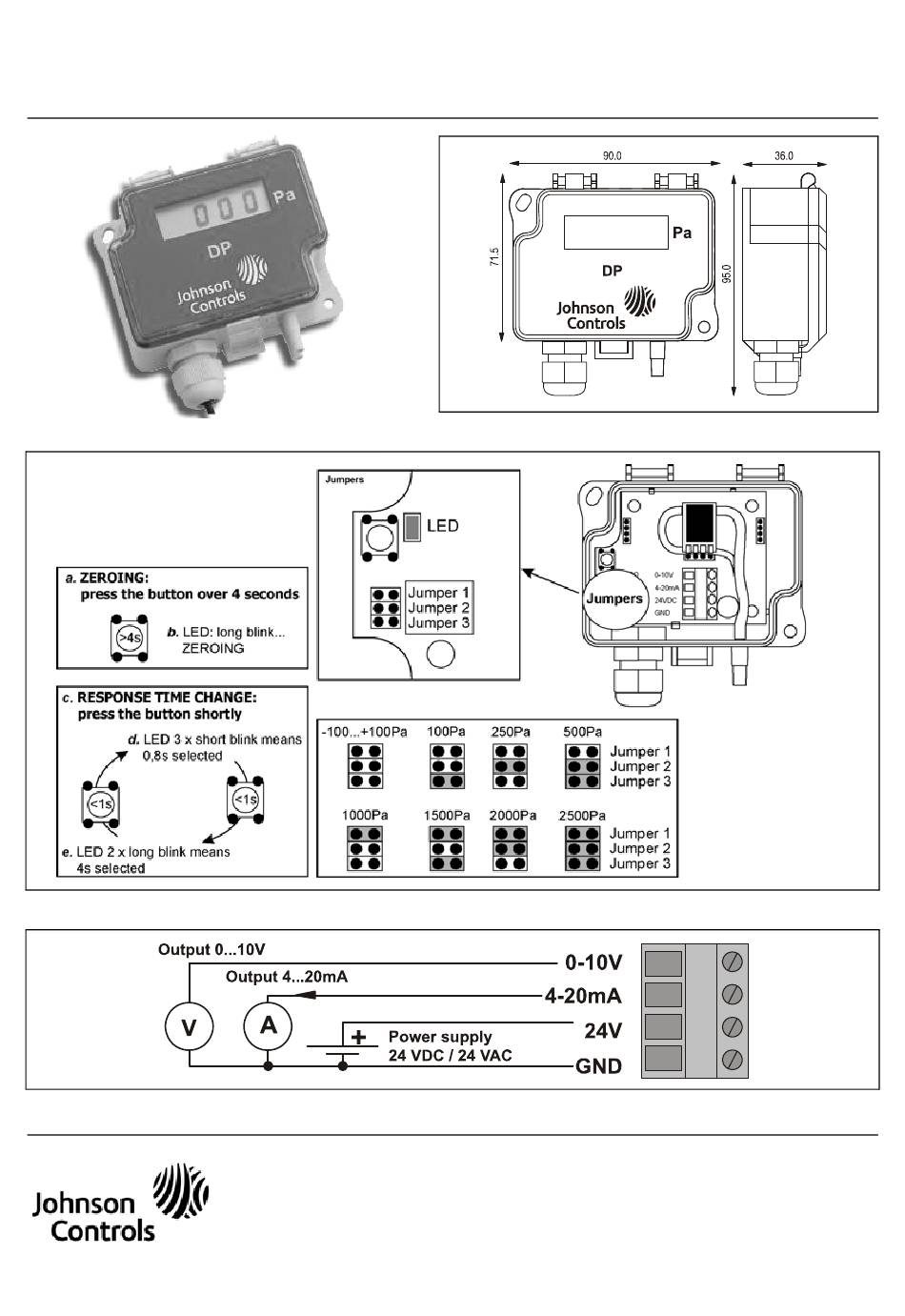

Figure 1: Dimensions
Figure 2: Installation
Figure 3: Electrical Connection
Building Efficiency
Headquarters: Milwaukee, Wisconsin, USA
Branch Offices: Principal Cities World-wide
®
Johnson Controls
is registered trademark of Johnson Controls, Inc.
All marks herein are the marks of their respective owners. © 2009 Johnson Controls, Inc.
www.johnsoncontrols.com
Inhaltsverzeichnis
Verwandte Anleitungen für Johnson Controls DP2500-R8
Inhaltszusammenfassung für Johnson Controls DP2500-R8
-
Seite 8: Allgemeine Merkmale
SORGFÄLTIG DURCH, UND BEWAHREN SIE SIE FÜR SPÄTERE REFERENZZWECKE AUF Allgemeine Merkmale Alle Geräte verfügen über acht per Jumper auswählbare Messbereiche. Für jedes Gerät erfolgt eine individuelle Temperaturkompensation. Modell 2500 Modell: DP2500-R8 ( -D -AZ ) -100...+100 Pa - R8 für acht Messbereiche 0...100 Pa - D für Display 0...250 Pa... -
Seite 9: Nullpunktanpassung
Displaywerten immer der letzte gemessene Wert ausgegeben bzw. angezeigt. Die automatische Nullpunktanpassung dauert vier Sekunden. Bestellcodes Auswählbarer Bereich in Pa Artikelcodes Beschreibung Differenzdrucksensor, DP2500-R8 X X X X X X X X mit acht Bereichen Differenzdrucksensor, DP2500-R8-AZ X X X X X X X X mit acht Bereichen... -
Seite 10: Technische Daten
Deutsch IS_DP2500-R8 Rev. A_11 2009 Technische Daten Ansprechzeit 0,8/4 s, einstellbar durch Drucktaste Genauigkeit ±1,5 % oder (±6 Pa < 250 Pa) des ausgewählten Druckbereichs Berstdruck 30 kPa Geeignete Medien Luft und nicht aggressive Gase Messelement Piezoresistiv Elektrischer Anschluss (dreiadrig) - Versorgungsspannung 24 VAC oder VDC - Max.
