- Seite 1 HANDBUCH DEUTSCH IMIX-7.3 Bestellnummer: D2351 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
IMIX-7.3 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Produkts ............................. 6 Übersicht ..................................6 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Funktionen ..................................9 Setup und Betrieb ................................17... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● DAP Audio IMIX-7.3 ● Netzadapter 2 x 18V AC, 700 mA ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses System installieren, bedienen und warten, müssen:... - Seite 4 IMIX-7.3 WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem System entstehen. ● Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! ●...
-
Seite 5: Bestimmungsgemäßer Gebrauch
IMIX-7.3 ● Schalten Sie das System nicht sofort ein, nachdem es starken Temperaturschwankungen ausgesetzt wurde (z. B. beim Transport). Das entstehende Kondenswasser könnte das System beschädigen. Schalten Sie das System erst ein, wenn es Zimmertemperatur erreicht hat. ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und geben Sie es an Ihren DAP-Audio-Händler... -
Seite 6: Rückgabe
IMIX-7.3 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Produkts
Beschreibung des Produkts Funktionen Der IMIX-7.3 ist ein kompakter, fest zu installierender Mischer mit Zonensteuerung. Er ist mit den gleichen Funktionen wie der IMIX-7.1 ausgestattet, doch können zusätzlich alle Eingänge des IMIX-7.3 zu einem gewünschten Ausgang geroutet werden. Dadurch können 3 Bereiche mit unterschiedlicher Musik, Lautstärke und EQ-Einstellungen beschallt werden. -
Seite 8: Vorderseite

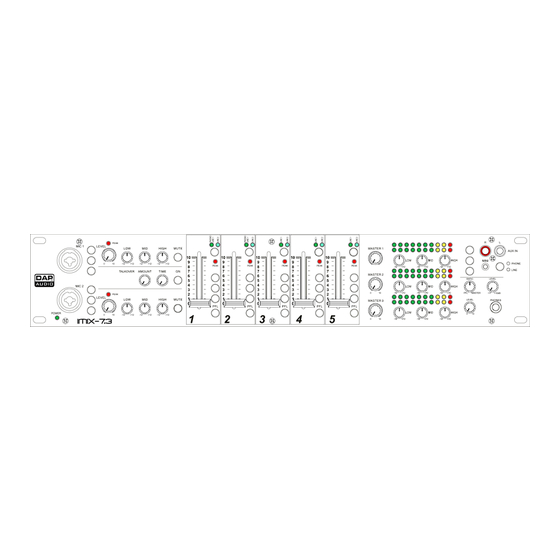

IMIX-7.3 Vorderseite Abb. 02 01) Mic-Eingang, symmetrisch (Mic 1/2) 17) PFL-Taste (Kanal 1-5) 02) Zonen-Auswahltaste (alle Kanäle) 18) Kanalregler (Kanal 1-5) 03) Peak-LED (Mic 1/2) 19) Masterregler (Master 1-3) 04) Low-Regler (Mic 1/2) 20) VU-Meter (Master 1-3) 05) Mid-Regler (Mic 1/2) 21) Zonen-Auswahltasten (Master 1–3) -
Seite 9: Rückseite
59) GND-Schraube (Masse) Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem IMIX-7.3. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. -
Seite 10: Funktionen
IMIX-7.3 Funktionen 01) Mic-Eingang, symmetrisch (Mic 1/2) Elektronisch symmetrierter Kombieingang zum Anschließen von niederohmigen Mikrofonen. Der Eingang zeichnet sich durch eine extrem rauscharme Signalübertragung aus. Achten Sie beim Anschließen eines Mikrofons darauf, dass die Pole richtig herum angeschlossen werden. Lesen Sie immer die Anleitung des Mikrofons, das Sie anschließen wollen. - Seite 11 IMIX-7.3 Zur Lautstärkeregelung des zugehörigen Mikrofonkanals. 10) Talkover Amount-Regler Stellen Sie mit dem Regler die Signalverminderung der Line-Kanäle 1-5 ein, wenn das Mikrofon aktiviert ist. 11) Talkover Time-Regler Mit diesem Regler können Sie einstellen, wie viel Zeit vergehen soll, bis die normale Lautstärke der Line-Kanäle 1-5 wiederhergestellt wird, wenn das Mikrofon keine Audiosignale mehr empfängt.
- Seite 12 IMIX-7.3 19) Masterregler (Master 1-3) Sie können den Ausgangspegel der Masterausgänge 1-3 (48-53) einstellen. 20) VU-Meter für das Ausgangssignal (Master 1- Die Messung erfolgt über eine mehrstufige LED-Anzeige. Dank der präzisen Pegelanzeige haben Sie den Ausgabepegel immer im Blick und können ihn an andere Geräte anpassen.
- Seite 13 IMIX-7.3 Mit diesem Regler können Sie den Pegel der Aux-Eingänge (22/23) einstellen. Bestellnummer: D2351...
- Seite 14 TRS-Buchse, 6,3 mm für Stecker mit dem folgenden Aufbau: Spitze = links, Ring = rechts und Schaft = Erde. Achtung Je nach Art des angeschlossenen Kopfhörers kann der IMIX-7.3 sehr große Ausgabepegel über den Kopfhörer erzeugen. Achten Sie deshalb darauf, dass der Pegelregler immer vollständig zurückgedreht ist (links, Minimaleinstellung), wenn Sie einen Kopfhörer anschließen.
- Seite 15 IMIX-7.3 Abb. 07 32) Netzeingang Die AC-Stromeingangsbuchse des IMIX-7.3. Es handelt sich um eine spezielle 3-polige Buchse. Verwenden Sie deshalb bitte ausschließlich den mitgelieferten Adapter von DAP Audio. 33) Netzschalter (EIN/AUS) Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind.
- Seite 16 IMIX-7.3 Bestellnummer: D2351...
- Seite 17 IMIX-7.3 Abb. 08 41) Gain-Regler für Kanal 2 Der Eingangspegel von Kanal 2 wird durch diesen Gainregler gesteuert. Mit dem Gainregler wird die Line-Eingangsempfindlichkeit geregelt und werden die Eingangssignale optimal an den internen Betriebspegel des Mischers angepasst. Durch seine große Verstärkungsleistung ist der Mischer ideal für sehr geringe Eingangspegel geeignet.
-
Seite 18: Setup Und Betrieb
IMIX-7.3 51) Unsymmetrische Cinch-Ausgänge für Master 2 Ausgänge zum Anschließen eines Verstärkers mit unsymmetrischen Eingängen. Abb. 09 52) Symmetrische XLR-Ausgänge für Master 1 Ausgänge zum Anschließen eines Verstärkers mit symmetrischen Eingängen. 53) Unsymmetrische Cinch-Ausgänge für Master 1 Ausgänge zum Anschließen eines Verstärkers mit unsymmetrischen Eingängen. - Seite 19 IMIX-7.3 Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt.
-
Seite 20: Anschlusskabel
IMIX-7.3 Anschlusskabel Gehen Sie mit Ihren Kabeln vorsichtig um. Halten Sie sie an den Verbindungsteilen und vermeiden Sie Knoten und Verdrehungen, wenn Sie die Kabel einrollen. Dadurch wird Ihre Lebensdauer verlängert und ihre Funktionstüchtigkeit verbessert. Überprüfen Sie den Zustand Ihrer Kabel in regelmäßigen Abständen. -
Seite 21: Wartung
IMIX-7.3 Wartung Der IMIX-7.3 von DAP Audio ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 22: Blockdiagramm
IMIX-7.3 Blockdiagramm Bestellnummer: D2351... - Seite 23 IMIX-7.3 Abb. 10 Bestellnummer: D2351...
-
Seite 24: Technische Daten
IMIX-7.3 Technische Daten Eingangskanäle 2 x Mikrofon, XLR/Klinken-Kombi 11 x Line, Cinch 2 x Phono, Cinch 1 x Phone, 3,5-mm-Klinke Ausgangskanäle 3 x Master (symmetrisch), XLR 1 x REC-Ausgang, Cinch 1 x Kopfhörer; 6,3-mm-Klinke Sonstige Spezifikationen: Master-EQ: 80 Hz, 1kHz, 12kHz, -12 dB / +12 dB... -
Seite 25: Notizen
IMIX-7.3 Notizen Bestellnummer: D2351... - Seite 26 IMIX-7.3 Bestellnummer: D2351...
- Seite 27 IMIX-7.3 Bestellnummer: D2351...
- Seite 28 ©2019 DAP Audio...
