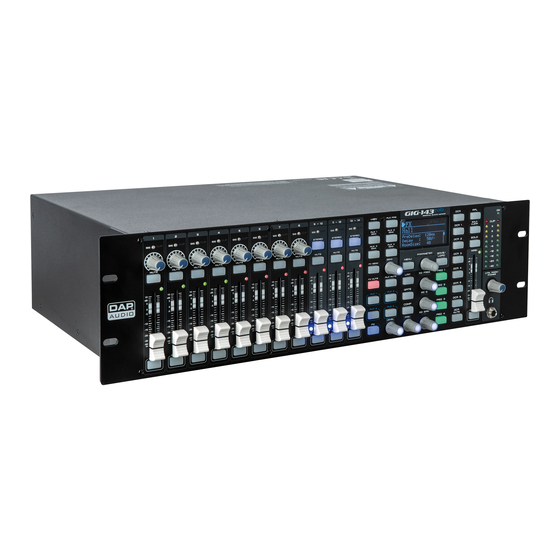

DAP audio GIG-143TAB Handbuch
Verwandte Anleitungen für DAP audio GIG-143TAB
Inhaltszusammenfassung für DAP audio GIG-143TAB
- Seite 1 HANDBUCH DEUTSCH GIG-143TAB Bestellnummer: D2301 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
GIG-143TAB Inhaltsverzeichnis Warnung ....................................3 Auspacken ..................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Produkts ............................. 7 Vorderseite ..................................8 Zurück ....................................12 Installation ..................................13 Einrichtung und Betrieb ..............................13 Hauptmenü-Optionen ...............................14 1. Assign ..................................15 2. - Seite 3 GIG-143TAB DCA ....................................36 GIG-143TAB Software ..............................37 Anschlusskabel ................................38 Verbindungsbeispiel ...............................39 Blockdiagramm ................................40 Technische Daten ................................41 Abmessungen ..................................42 Bestellnummer: D2301...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● GIG-143TAB Mischpult ● IEC-Netzkabel (1,5 m) ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses System installieren, bedienen und warten, müssen:... - Seite 5 GIG-143TAB WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem System entstehen. ● Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! ●...
-
Seite 6: Bestimmungsgemäßer Gebrauch
GIG-143TAB ● Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. ● Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. ● GARANTIE: Ein Jahr ab Kaufdatum. Bestimmungsgemäßer Gebrauch ●... -
Seite 7: Rückgabe
GIG-143TAB Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Produkts
GIG-143TAB Beschreibung des Produkts Funktionen Monokanäle ● Mikrofon-Eingänge: XLR, symmetrisch ● Line-Eingang: TRS, symmetrisch ● Frequenzgang: 20 Hz - 20 kHz, +/- 1,5 dB ● Verzerrung (THD-N): <0,01 % @ 0 dB, 22 Hz bis 22 kHz ● Max. Eingangspegel: +20 dBu ●... -
Seite 9: Vorderseite
GIG-143TAB Vorderseite Abb. 01 01) Stereo-Tasten Sie können mit diesen Tasten die Kanäle CH9&CH10, CH11&CH12 oder CH13&CH14 zu Stereo- Paaren zusammenfassen. Die Tasten leuchten, wenn diese Funktion aktiviert ist. Die Stereo-Paare sind vordefiniert und können nicht geändert werden. Alle DSP-Einstellungen, Untergruppen-Zuweisungen, Solo-Status und Haupt-Zuweisungen werden auf den anderen Kanal des Paars übertragen. - Seite 10 GIG-143TAB 07) +48 V Phantomspeisung Drücken Sie diese Taste, um die Phantomspeisung von 48 V zu aktivieren (CH1-CH8). Nur Kondensatormikrofone benötigen Phantomspeisung. Achten Sie darauf, die Phantomspeisung nur für Geräte zu aktivieren, die sie auch benötigen. Wenn Sie das nicht beachten, könnten Sie das Gerät und das Mischpult...
- Seite 11 GIG-143TAB 17) LCD-Display 18) Parameter/DCA Volume Enter ● Parameter Drehen Sie den Regler, um die Parameterwerte des ausgewählten Reglers, der auf dem Display gezeigt wird, einzustellen. Drehen Sie in/gegen den Uhrzeigersinn, um den Wert zu erhöhen oder zu vermindern. Drücken Sie auf den Regler, um die ausgewählten Parameter zu bestätigen.
- Seite 12 GIG-143TAB 27) PEQ 1–4 Wenn Sie eine dieser Tasten drücken, wird der entsprechende EQ-Punkt aktiviert/deaktiviert oder Sie rufen die EQ-Benutzeroberfläche auf. 28) Save/Load-Taste ● Save: Zum Speichern der aktuellen Einstellungen (Szene, DSP, GEQ, FX). ● Load: Zum Laden der Preset (Szene, DSP, GEQ, FX).
-
Seite 13: Zurück
Sie es an den linken Eingang an. Die rechte und linke Seite empfangen dann das Signal. 42) 3-poligerXLR-Mikrofoneingänge, 1-8 IN Der GIG-143TAB ist mit 8 Vorverstärkern für alle Arten von Mikrofonen ausgestattet. Der Vorverstärker ist mit einem Eingangspuffer gefolgt von einer Dual-Servo-Verstärkerstufe ausgestattet. Diese Anordnung liefert super niedriges Rauschen und eine breite Verstärkersteuerung, damit Signale ohne... -
Seite 14: Installation
GIG-143TAB Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem GIG-143TAB Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Bringen Sie das Gerät gegebenenfalls sicher in einem 19-Zoll-Rack an. Schließen Sie alle Kabel an. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. -
Seite 15: Hauptmenü-Optionen
GIG-143TAB Hauptmenü-Optionen 01) Nach dem Einschalten wird Folgendes auf dem Display angezeigt: 02) Drücken Sie die Menü-Taste (19), um das Hauptmenü aufzurufen. Auf dem Display erscheint: 03) Drehen Sie den Parameter-Regler (18), um eins der folgenden Untermenüs auszuwählen: ● ASSIGN ●... -
Seite 16: Send Gain
GIG-143TAB 1. Assign In diesem Menü können Sie Eingangskanäle den 4 Aux-Ausgängen zuweisen. 01) Drehen Sie den Parameter-Regler (18), um CH01 auszuwählen und drücken Sie ihn, um ihn zu bearbeiten. 02) Drehen Sie den Parameter-Regler (18), um den gewünschten Kanal auszuwählen. Der Einstellbereich umfasst die Werte CH01–14 und FX. - Seite 17 GIG-143TAB 2.1. Send Gain In diesem Menü können Sie die Verstärkung des Aux/Fx-Mixers einstellen. 01) Drücken Sie eine der Aux 1–4 Send-Tasten(08) oder FX Send (09), um den Ausgang auszuwählen. 02) Drehen Sie den Parameter-Regler (18), um den gewünschten Kanal auszuwählen. Der Einstellbereich umfasst die Werte CH01–14 und FX.
-
Seite 18: Delay
GIG-143TAB 3. Delay In diesem Menü können Sie die Verzögerung bzw. den Delay einstellen. 01) Drehen Sie den Parameter-Regler (18), um den gewünschten Kanal auszuwählen. Der Einstellbereich umfasst die Werte CH01–14, AUX1–4, FX und Main. 02) Drücken Sie zur Bestätigung den Parameter-Regler (18). -
Seite 19: Comp
GIG-143TAB ● RATIO (von 1.0:1 bis 10:1 und GATE) ● ON/OFF (aktivieren/deaktivieren) 05) Drücken Sie zur Bearbeitung den Parameter-Regler (18). 06) Stellen Sie die Werte mit dem Parameter-Regler (18) ein. 07) Drücken Sie den Parameter-Regler (18), um die Änderungen zu speichern. -
Seite 20: Hpf
GIG-143TAB 05) Drücken Sie zur Bearbeitung den Parameter-Regler (18). 06) Stellen Sie die Werte mit dem Parameter-Regler (18) ein. 07) Drücken Sie den Parameter-Regler (18), um die Änderungen zu speichern. 08) Die Symbole MUTE, SOLO, 48V und LINK zeigen den aktuell aktiven Modus an. Das zugehörige Symbol leuchtet, wenn der Modus aktiviert ist. -
Seite 21: Geq
GIG-143TAB 06) Stellen Sie die Werte mit dem Parameter-Regler (18) ein. 07) Drücken Sie den Parameter-Regler (18), um die Änderungen zu speichern. 10. GEQ In diesem Menü können Sie den grafischen Equalizer für den ausgewählten Ausgang einstellen. 01) Wählen Sie mit dem Parameter-Regler (18) das Band aus. Der Einstellungsbereich geht von F01 bis F31. -
Seite 22: Delay+Rev
GIG-143TAB ● DELAY+REV ● STDELAY+REV ● FLANGER+REV ● CHORUS+REV 02) Drücken Sie den Parameter-Regler (18), um das gewünschte Untermenü zu öffnen. 11.1. Hall In diesem Menü können Sie den Hall-Effekte einstellen. 01) Drehen Sie den Parameter-Regler (18), um einen der folgenden Parameter auszuwählen: ●... - Seite 23 GIG-143TAB 05) Drehen Sie den Parameter-Regler (18), um einen weiteren Parameter auszuwählen, und wiederholen Sie die Schritte 2-4. 06) Drehen Sie den Parameter-Regler (18), um „EXIT“ auszuwählen, und drücken Sie ihn, um zum vorherigen Menü zurückzukehren. 11.3. Plate In diesem Menü können Sie den Plate-Effekte einstellen.
- Seite 24 GIG-143TAB 11.5. StDelay In diesem Menü können Sie den Stereo-Delay-Effekte einstellen. 01) Drehen Sie den Parameter-Regler (18), um einen der folgenden Parameter auszuwählen: ● L TIME (0–2400 ms) ● R TIME (0–2400 ms) ● L DECAY (1–99) ● R DECAY (1–99) ●...
- Seite 25 GIG-143TAB 11.7. Flanger In diesem Menü können Sie den Flanger-Effekte einstellen. 01) Drehen Sie den Parameter-Regler (18), um einen der folgenden Parameter auszuwählen: ● FEEDBACK (1–99 %) ● DEPTH (1–48) ● MOD FREQ (1–99 %) ● EFX OUT (0–99 %) ●...
- Seite 26 GIG-143TAB 11.9. Delay+Rev In diesem Menü können Sie den Delay/Reverb- Effekte einstellen. 01) Drehen Sie den Parameter-Regler (18), um einen der folgenden Parameter auszuwählen: ● PREDELAY (0–240 ms) ● REVDECAY (1–99 %) ● ROOMSIZE (1–99) ● REV.HI (1–99) ● REV OUT (0–99 %) ●...
- Seite 27 GIG-143TAB 03) Stellen Sie die Werte mit dem Parameter-Regler (18) ein. 04) Drücken Sie den Parameter-Regler (18), um die Änderungen zu speichern. 05) Drehen Sie den Parameter-Regler (18), um einen weiteren Parameter auszuwählen, und wiederholen Sie die Schritte 2-4. 06) Drehen Sie den Parameter-Regler (18), um „EXIT“ auszuwählen, und drücken Sie ihn, um zum vorherigen Menü...
-
Seite 28: Digi. In
GIG-143TAB ● MOD FREQ (1–99 %) ● MOD OUT (0–99 %) ● DRY OUT (0–99 %) 02) Drücken Sie zur Bearbeitung den Parameter-Regler (18). 03) Stellen Sie die Werte mit dem Parameter-Regler (18) ein. 04) Drücken Sie den Parameter-Regler (18), um die Änderungen zu speichern. -
Seite 29: Automix
GIG-143TAB 03) Drücken Sie zur Bestätigung den Parameter-Regler (18). 04) Drehen Sie den Parameter-Regler (18), um GAIN auszuwählen und drücken Sie ihn, um den Wert zu bearbeiten. 05) Stellen Sie die Gain-Werte mit dem Parameter-Regler (18) ein. Der Einstellungsbereich geht von - 70 dB bis +10 dB und OFF. -
Seite 30: Save
GIG-143TAB 17. Save In diesem Menü können Sie Szenen, DSP-Kanäle, GEQ, FX speichern. 01) Drehen Sie den Parameter-Regler (18), um den Dateityp auszuwählen, den Sie speichern möchten (Szene, DSP-Kanal, GEQ, FX). Sie können maximal speichern: ● 24 Szenen ● 48 DSP-Kanäle ●... -
Seite 31: Load
GIG-143TAB 10) Drehen Sie den Parameter-Regler (18), um das Return-Symbol auszuwählen. Auf dem Display erscheint: 11) Drücken Sie den Parameter-Regler (18), um die Datei zu speichern. 12) Drehen Sie den Parameter-Regler (18), um Speicherplatz 1 auszuwählen. 13) Drücken Sie zur Bestätigung den Parameter-Regler (18). -
Seite 32: Default
GIG-143TAB 04) Drücken Sie zur Bestätigung den Parameter-Regler (18). Auf dem Display erscheint: 05) Drehen Sie den Parameter-Regler (18), um das Return-Symbol auszuwählen. Auf dem Display erscheint: 06) Drücken Sie den Parameter-Regler (18), um die gewünschte Datei zu laden. Hinweis: Sie können auch auf die Save/Load-Taste (28) drücken, um dieses Menü aufzurufen. -
Seite 33: Digital Out
GIG-143TAB 20.1. Digital Out In diesem Menü können Sie den Post- oder Pre-Fader einstellen. 01) Drücken Sie den Parameter-Regler (18), um den Post-Fader zu aktivieren. Auf dem Display erscheint: 02) Drehen Sie den Parameter-Regler (18), um OK auszuwählen. 03) Drücken Sie zur Bestätigung den Parameter-Regler (18). Der Post-Fader ist jetzt aktiv. -
Seite 34: Bearbeitungs-Menü (Edit)
GIG-143TAB 02) Drücken Sie zur Bestätigung den Parameter-Regler (18). 21.1. Bearbeitungs-Menü (Edit) In diesem Menü können Sie die Menüsperre bearbeiten. 01) Geben Sie das aktuelle Passwort ein: 02) Drehen Sie den Parameter-Regler (18), um den gewünschten Buchstaben/das gewünschte Symbol auszuwählen. -
Seite 35: Phantom Power
GIG-143TAB 04) Geben Sie das neue Passwort ein. 05) Drehen Sie den Parameter-Regler (18), um den gewünschten Buchstaben/das gewünschte Symbol auszuwählen. 06) Drücken Sie zur Bestätigung den Parameter-Regler (18). 07) Wiederholen Sie die Schritte 5-6 für die restlichen 3 Zeichen. Auf dem Display erscheint: 08) Drücken Sie die Menu-Taste (19). -
Seite 36: Peq
GIG-143TAB In diesem Menü können Sie den parametrischen Equalizer für den ausgewählten Eingang einstellen. 01) Verschieben Sie den Lautstärke-Regler (05) oder drücken Sie die Select-Taste (06), um den gewünschten Kanal auszuwählen. 02) Drücken Sie eine der 4 PEQ-Tasten (27), um den entsprechenden Equalizer zu bearbeiten- Auf dem Display erscheint: 03) Drehen Sie den Parameter-Regler (18), um CH01 auszuwählen und drücken Sie ihn, um ihn zu... -
Seite 37: Dca
GIG-143TAB In diesem Menü können Sie den digital gesteuerten Verstärker einstellen. Die Signale von den Kanälen werden nicht verändert aber dennoch bearbeitet, so dass die Lautstärke ansteigt/sinkt. 01) Drücken Sie die DCA-Taste (30). Auf dem Display erscheint: 02) Drehen Sie den Parameter-Regler (18), um den gewünschten Kanal auszuwählen. Der Einstellbereich umfasst die Werte CH01-14, AUX1–4 und FX. -
Seite 38: Gig-143Tab Software
Sie können sie auf der Produktseite herunterladen: https://www.highlite.com/en/d2301-gig-143-tab.html Abb. 06 ● Die Funktionen und Einstellungen in der Software entsprechen den Funktionen am GIG-134TAB. ● Machen Sie sich zunächst mit der Funktionsweise des GIG-143TAB vertraut, bevor Sie die Software verwenden. Bestellnummer: D2301... -
Seite 39: Anschlusskabel
GIG-143TAB Anschlusskabel Gehen Sie mit Ihren Kabeln vorsichtig um. Halten Sie sie an den Verbindungsteilen und vermeiden Sie Knoten und Verdrehungen, wenn Sie die Kabel einrollen. Dadurch wird Ihre Lebensdauer verlängert und ihre Funktionstüchtigkeit verbessert. Überprüfen Sie den Zustand Ihrer Kabel in regelmäßigen Abständen. -
Seite 40: Verbindungsbeispiel
GIG-143TAB Verbindungsbeispiel Abb. 07 Bestellnummer: D2301... -
Seite 41: Blockdiagramm
GIG-143TAB Blockdiagramm Abb. 08 Bestellnummer: D2301... -
Seite 42: Technische Daten
GIG-143TAB Technische Daten Modell: GIG-143TAB Monokanäle Mikrofon-Eingänge: XLR, symmetrisch Line-Eingang: TRS, symmetrisch Frequenzgang: 20 Hz - 20 kHz, +/- 1,5 dB Verzerrung (THD-N): <0,01 % @ 0 dB, 22 Hz bis 22 kHz Max. Eingangspegel: +20 dBu Signal-Rausch-Verhältnis: < -108 dBr... -
Seite 43: Abmessungen
GIG-143TAB Abmessungen Bestellnummer: D2301... - Seite 44 ©2019 DAP Audio...
