Fibox Cardmaster Bauanleitung

4.2
3 4.1
4.5
4.6
4.3
B 40 x 18
CARDMASTER BAUANLEITUNG
Cardmaster Bauanleitung

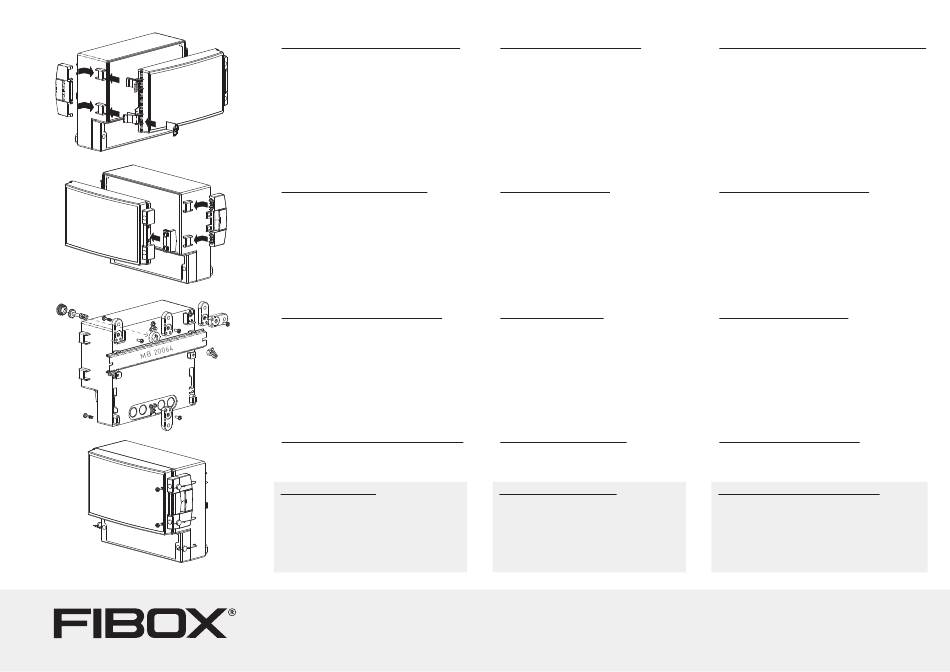

So montieren Sie Scharniere und Gehäusedeckel ...
( Diese können nach Bedarf rechts oder links am Gehäuse angebracht werden. )
1. Scharnierklemme ( 4.1) leicht spreizen und den Flügel,
mit der glatten Seite zum Gehäusedeckel ( 2 ) zeigend,
von oben in den Befestigungsbügel des Deckels klippen.
Mit der zweiten Klemme genauso verfahren. Beide
Klemmflügel unten zusammendrücken und in
die am Gehäuse ( 1 ) angebrachten Scharnierschlitze
hineindrücken bis die Flügel hörbar einrasten.
2. Scharnierabdeckung (4.2) mit leichtem Druck von un-
ten über die zusammengebauten Scharniere schieben.
3. Klemmenraumdeckel (3) mit den Befestigungs-
schrauben (4.5) anbringen.
So montieren Sie den Deckelverschluss ...
1. Das obere Verschlusselement ( 4.6), mit den Klipps
nach oben gerade in die Verschluss-Kerbe des Gehäu-
4.7
sedeckels ( 2 ) drücken. Damit der Riegel richtig ein-
rastet, ist etwas Druck notwendig.
2. Das untere Verschlusselement ( 4.7) von unten an die
Befestigungsvorrichtungen am Gehäuse ( 1 ) setzen. Die
zwei mittleren Haken des unteren Verschlusselementes
zeigen nach oben zum Gehäusedeckel ( 2 ). Nun das Ver-
schlusselement kräftig nach oben über die beiden Be-
festigungsvorrichtungen schieben bis es hörbar einrastet.
So befestigen Sie das Gehäuse an der Wand ...
FP
10674
1. Wandbefestigung, intern bzw. verdeckt, mittels zen-
tralem Befestigungsloch im Gehäuse-Oberteil und
in den zwei Kammern rechts und links des Klemmen-
raumes. Schrauben sind nicht enthalten. Mit dem Ver-
schlussstopfen ( 4.3 ) das zentrale Befestigungsloch
verschließen.
2. Wandbefestigung extern durch das Laschenset
FP 10674 (Zubehör).
3. DIN Schienenmontage unter Verwendung des
Sets MB 20064 (Zubehör).
So verschließen und verplomben Sie das Gehäuse ...
Den Deckel mit der Schraube B 40 x 18 ( 4.5 ) verschließen.
Bauteile (im Set enthalten)
1. Gehäuse, 2. Gehäusedeckel transparent,
3. Klemmraumdeckel ( grau ), 4. Befestigungs-Set:
4.1 Scharnierklemmen (2 Stk.), 4.2 Scharnierabdeckung,
4.3 Verschlussstopfen (bei Wandbefestigung),
4.4 Montageschrauben (8 Stk.), 4.5 Deckelschrauben
(2 Stk.) f. Klemmenraumdeckel, 4.6 Verschlusselement
f. Gehäusedeckel, 4.7 Unteres Verschlusselement
FIBOX GmbH
Möllberger Strasse 18, D-32602 Vlotho
Tel.: +49 5733 87160, Fax: +49 5733 871610
E-Mail: info@fibox.de, http:// www.fibox.de
Cardmaster Construction Manual
How to mount the hinges and the cover ...
( They can be mounted both on the right or on the left side of the enclosure )
1. With its smooth side pointing towards the enclosure
cover, clip the wing of the hinge clip (4.1) from above
into the (cover) hinge lug while slightly spreading the
hinge clip (4.1). Repeat the same procedure with the
second clip. Compress the lower part of both clamp
wings and clip them into the hinge slits of the
enclosure body until you hear them locking in place.
2. Exerting a slight pressure, slide the hinge cover (4.2)
onto the pre-assembled hinges.
3. Mount the terminal compartment cover (3)
by using the fixing bolts (4.5).
How to mount the cover latch ...
1. With the clips pointing upwards, insert the locking
hook (4.6) straight into the locking notch of the
enclosure cover. You may need to apply some pressure
in order for the latch to snap in place properly.
2. Fix the lower locking hook (4.7) from below to both
hinge devices of the enclosure. The two middle hooks
now point upwards towards the cover. Pull the locking
hook strongly upwards and over both hinge devices
until you hear them locking in place.
How to mount the enclosure ...
1. The concealed wall mounting (on the inside of the
enclosure) is achieved either through the central
mounting hole in the upper part or through the two
chambers right and left to the terminal compartment
(keyhole mounting). Screws are not included. Use the
sealing plug (4.3) to close the central mouting hole.
2. The external wall mounting is achieved with wall
fastening lug set FP 10674 (see accessories).
3. DIN rail mounting is possible by using the DIN rail
kit MB 20064 (see accessories).
How to close and seal the enclosure ...
Fix the cover by using screw B40 x 18 (4.5).
Components (contained in the set)
1. Enclosure, 2. Enclosure cover,
3. Clamp space lid, gray, 4. Ready to fit set (attaching set),
4.1 Hinge clips (2), 4.2 Hinge cover (1),
4.3 Sealing plug (for wall mounting),
4.4 Mounting screws (8), 4.5 Fixing bolts (2)
for terminal compartment cover, 4.6 Locking hooks for
enclosure cover, 4.7 Lower locking hook
FIBOX OY AB
P.O.Box 16, FIN - 02421 Jorvas
Tel.: +358 9 2955 31, Fax: +358 9 29553 200
E-Mail: info@fibox.fi, http://www.fibox.fi
Notice de montage du Cardmaster
Comment monter les charnières et le couvercle transparent ...
(Le couvercle peut être monté du côté droit ou gauche du boîtier)
1. Du haut, clipsez l'ailette du bornier de charnière ( 4.1), avec sa
partie lisse pointant vers le couvercle, dans l'étrier de fixation
du couvercle (2) en écartant legèrement les aillettes du bornier.
Répétez également avec le deuxième bornier de charnière.
Compressez les aillettes des deux borniers de charnière (4.1)
et clipsez-les dans les échancrures des charnières du boîtier (1)
jusqu'à ce qu'elles s'enclenchent audiblement par un clic
en place.
2. Avec une légère pression, enfilez le couvercle des charnières
( 4.2 ) d'en bas sur les charnières assemblées.
3. Fixez le couvercle du compartiment de connexion ( 3 ) avec les
vis pour le couvercle gris ( 4.5 ).
Comment accrocher le fermoir au boîtier ...
1. Avec le clips indiquant vers le haut, poussez la partie supéri-
eure du fermoir ( 4.6 ) tout droit dans l'encoche de fermeture
du couvercle du boîtier ( 2 ). Il faut peut-être exercer une
certaine pression pour que le verrou s'enclenche en place.
2. Du bas, enfilez la partie inférieure du fermoir ( 4.7 ) sur les
éléments de fixages du boîtier ( 1 ). Les crochets centrals
indiquent vers le haut en direction du couvercle (2). Maintenant
poussez la partie inférieure du fermoir (4.7) vigoureusement
vers le haut au dessus des deux éléments de fixages du boîtier
( 1 ) jusqu'à ce qu'elles s'encliquent audiblement en place.
Comment fixer le boîtier sur le mur ...
1. La fixation murale interne se réalise par l'orifice central situé
dans la partie supérieure du boîtier et par les deux chambres
sur la droite et la gauche du compartiment de connexion. Les
vis ne sont pas inclues. Utilisez le capuchon d'obturation (4.3)
pour fermer l'orifice central.
2. La fixation murale externe se réalise avec le kit de patte de
fixation FP 10674 (voir accessoires).
3. Le montage avec les rails DIN se réalise avec le kit rail
DIN MB 20064 (voir accessoires).
Comment fermer et cacheter le boîtier ...
Vissez le couvercle transparent (2) à l'aide de la vis
B40 x 18 ( 4.5 ).
Eléments de construction (compris dans le kit)
1. Boîtier, 2. Couvercle du boîtier (transparent), 3. Couvercle
du compartiment de connexion (gris), 4. Kit de fixage:
4.1 Bornier de charnière (2 pcs.), 4.2 Couvercle des charniè-
res, 4.3 Capuchon d'obturation (pour fixation murale), 4.4 Vis
de montage (8 pcs.), 4.5 Vis pour le couvercle gris du compar-
timent de connexion (2 pcs.), 4.6 Partie supérieur du fermoir
(pour élém. 2), 4.7 Partie inférieure du fermoir (pour élém. 1)
FIBOX France Sarl
28 Rue Paul Henri Spaak, Parc de l´Esplanade,
F - 77400 Saint Thibault des Vignes
Tél.: +33 1 6021 1717, Fax: +33 1 6021 1718
E-Mail: service.client@fibox.fr, http:// www.fibox.fr
