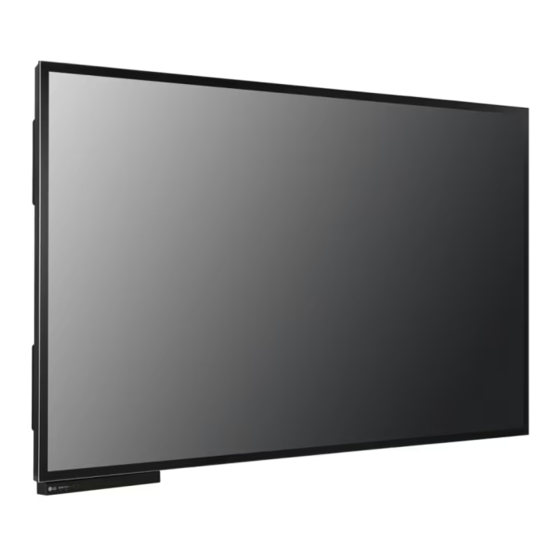

- Seite 1 BENUTZERHANDBUCH Digital Signage von LG (MONITOR-BESCHILDERUNG) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 86TN3F www.lg.com Copyright © 2019 LG Electronics Inc. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSVORKEHRUNGEN ...3 - Vorsichtsmaßnahmen bei der Installation des Produkts ................3 - Vorsichtsmaßnahmen für das Netzgerät und die Stromversorgung ............5 - Vorsichtsmaßnahme beim Bewegen des Produkts ................7 - Vorsichtsmaßnahme beim Verwenden des Produkts ................7 - Wandmontage ..............8 MONTAGE UND VORBEREITUNG ......9 - Optionales Zubehör ............10 - Teile und Tasten ..............11 - Den Aktivstift verwenden .........12... -
Seite 3: Sicherheitsvorkehrungen
Warnung: Dieses Gerät entspricht Klasse A von CISPR 32. In einer Haushaltsumgebung kann dieses Gerät Funkstörungen verursachen. SICHERHEITSVORKEHRUNGEN Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch. WARNUNG Wenn Sie eine Warnmeldung ignorieren, kann es zu ernsthaften Verletzungen oder zu Unfällen und Todesfällen kommen. - Seite 4 Wenn Sie das Produkt an einem Ort montieren, der nicht die empfohlenen Bedingungen erfüllt, können Bildqualität, Produktlebensdauer und Aussehen deutlich beeinträchtigt werden. Wenden Sie sich vor der Montage an LG oder einen qualifizierten Techniker. Stellen Sie das Gerät nicht an staubigen, sehr warmen oder kalten bzw. feuchten Orten sowie an Orten auf, an denen Chemikalien verwendet werden oder Ölnebel vorhanden ist.
-
Seite 5: Vorsichtsmaßnahmen Für Das Netzgerät Und Die Stromversorgung
- Ist die Verbindung zu locker, besteht Brand- und Stromschlaggefahr. • Verwenden Sie nur die mitgelieferten Netzkabel und Netzadapter oder solche, die von LG Electronics, Inc. genehmigt wurden. - Die Verwendung nicht genehmigter Produkte kann zu einem Brand oder elektrischen Schlag führen. - Seite 6 • Berühren Sie den Netzstecker nicht mit nassen Händen. Falls der Kontakt nass oder mit Staub bedeckt ist, trocknen Sie den Netzstecker vollständig oder reinigen Sie ihn von Staub. - Ansonsten könnten Sie durch Restfeuchtigkeit einen Stromschlag erleiden. • Ziehen Sie den Netzstecker, falls das Produkt für längere Zeit nicht verwendet wird. - Staubschichten können Brände verursachen;...
-
Seite 7: Vorsichtsmaßnahme Beim Bewegen Des Produkts
Vorsichtsmaßnahme beim Bewegen des Produkts WARNUNG • Vergewissern Sie sich, dass das Produkt ausgeschaltet ist. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden. • Vergewissern Sie sich, dass alle Kabel entfernt wurden, bevor das Produkt bewegt wird. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden. -
Seite 8: Wandmontage
VORSICHT • Stellen Sie keine entflammbaren Substanzen in die Nähe des Produkts und lagern Sie sie nicht in der Nähe. - Durch unsachgemäßen Umgang mit den entflammbaren Substanzen besteht erhöhte Explosions- oder Brandgefahr. • Ziehen Sie vor der Reinigung des Gerätes den Netzstecker ab und wischen Sie es vorsichtig mit einem weichen Tuch ab, um Kratzer zu vermeiden. -
Seite 9: Montage Und Vorbereitung
• SuperSign SW und Benutzerhandbuch - Herunterladen von der Website von LG Electronics: - Besuchen Sie die Website von LG Electronics (http://partner.lge.com), und laden Sie die neuste Software für Ihr Modell herunter. • Schäden durch die Verwendung des Geräts in übermäßig staubigen Umgebungen werden nicht von der Garantie gedeckt. -
Seite 10: Optionales Zubehör
Optionales Zubehör Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. OPS-Kit KT-OPSA Schrauben Schrauben (Durchmesser 3,0 mm x Länge 8,0 mm) (Durchmesser 3,0 mm x Länge 8,0 mm) Verbindungskabel Karte (Leitfaden für die Einrichtung) Netzkabel... -
Seite 11: Teile Und Tasten
Teile und Tasten Die Abbildung kann je nach Modell abweichen. Türe Tasten Tasten Schaltet den Strom ein und aus. Aktivieren der Startleiste Türe Öffnen Sie die Türe, um das vordere Eingangsterminal zu nutzen, und den aktiven Stift einzulegen. -
Seite 12: Den Aktivstift Verwenden
Den Aktivstift verwenden Die einzelnen Bauteilbezeichnungen Spitze des Stifts Das Verhalten hängt vom Betriebssystem und den Programmeinstellungen ab. Taste 1 Das Verhalten hängt vom Betriebssystem und den Programmeinstellungen ab. Taste 2 Deckel des Stifts Verwendung Der Aktivstift hat im Prinzip die selben Funktionen wie eine Maus, und diese hängen vom verwendeten Programm ab. HINWEIS •... - Seite 13 Klicken: Berühren Sie den Bildschirm mit dem Aktivstift einmal, um einen Linksklick durchzuführen. Doppelklick: Berühren Sie den Bildschirm mit dem Aktivstift zweimal, um einen Doppelklick durchzuführen. Ziehen: Drücken und ziehen Sie den Aktivstift über den Bildschirm, um die Ziehfunktion der Maus nachzuahmen.
-
Seite 14: Vorsichtsmaßnahmen Bei Der Nutzung Des Aktivstifts (Austausch Der Spitze)
Vorsichtsmaßnahmen bei der Nutzung des Aktivstifts (Austausch der Spitze) Wenn die Spitze des Stifts so abgenutzt ist wie in der Abbildung zu sehen, sollten Sie sie mit dem Entferner austauschen. HINWEIS • Bevor die Spitze abgetragen ist und unter 1 mm lang ist, sollte Sie sie durch eine neue ersetzen. (Wenn die Spitze zu kurz ist, kann es passieren, dass der Entferner nicht mehr verwendet werden kann und der Stift kaputt geht.) Länge der Spitze... - Seite 15 Halten Sie den Deckel des Stifts und drehen Sie ihn in Pfeilrichtung, um ihn zu entfernen. Nachdem Sie die Batterien richtig herum eingesetzt haben, schließen Sie den Deckel, indem Sie ihn in Pfeilrichtung drehen. Wenn Sie die Batterien auswechseln, entfernen Sie die vorhandenen Batterien und gehen Sie genauso wie oben vor.
-
Seite 16: Installation An Einer Wand
Schrauben, die die Standardlänge überschreiten, können Schäden im Innern des Monitors verursachen. Durch Schrauben, die nicht dem VESA-Standard entsprechen, kann es zu Beschädigungen am Produkt kommen, und der Monitor könnte herunterfallen. LG Electronics übernimmt keine Haftung für Unfälle, die durch Verwendung nicht standardmäßiger Schrauben verursacht wurden. - Seite 17 Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunterfallen und es kann dadurch zu Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal, um Unterstützung beim Anbau zu erhalten.
-
Seite 18: Fernbedienung
FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, um den Monitor bestimmungsgemäß verwenden zu können. Um die Batterien einzulegen, öffnen Sie das Batteriefach, legen Sie die Batterien (1,5 V AAA) mit dem und dem Pol entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. - Seite 19 Auswahl des „Bildmodus“ . (HOME) Aktivieren der Startleiste. Öffnet das Menü für den Weißabgleich. (EINSTELLUNGEN) Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. SuperSign-Menütaste. Navigationstasten Zur Navigation in Menüs oder Einstellungen. Auswahl von Menüs oder Einstellungen und Speichern Ihrer Eingaben. (ZURÜCK) Mit dieser Taste können Sie innerhalb der interaktiven Benutzerfunktion einen Schritt zurückgehen.
-
Seite 20: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN Sie können verschiedene externe Geräte mit dem Monitor verbinden. Ändern Sie den Eingangsmodus, und wählen Sie das externe Gerät aus, das Sie anschließen möchten. Weitere Informationen zum Anschluss eines externen Geräts entnehmen Sie bitte dem Handbuch des betreffenden Geräts. Anschluss eines PCs Ein Teil der Kabel wird nicht mitgeliefert. - Seite 21 HINWEIS • Die bestmögliche Bildqualität erzielen Sie bei Verwendung des Monitors mit einem HDMI-Anschluss. • Verwenden Sie abgeschirmte Schnittstellenkabel mit Ferritkern, z. B. DVI-D/HDMI-Kabel, die den technischen Daten des Produkts entsprechen. • Wenn Sie den Monitor einschalten, wenn dieser kalt ist, kann das Bild flackern. Dies ist normal. •...
-
Seite 22: Verwenden Der Eingangsliste
Verwenden der Eingangsliste (HOME) •... -
Seite 23: Problembehebung
PROBLEMBEHEBUNG » Bei jedem Modell müssen unterschiedliche Punkte überprüft werden. » Informationen zu Ihren PC-Einstellungen finden Sie in der Windows-Hilfe. Probleme bei der Nutzung • Der Strom geht nicht an. - Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. •... - Seite 24 Probleme mit dem Bildschirm (Farbe) • Der Bildschirm hat eine zu geringe Farbauflösung (16 Farben). - Stellen Sie über die PC-Einstellungen die Farben auf 24 Bit (True Color) oder besser ein. • Die Bildschirmfarbe ist nicht sta bil, oder das Bild ist einfarbig. - Überprüfen Sie den Verbindungsstatus des Signalkabels.
- Seite 25 Der Monitor reagiert nicht auf Berührung. • Der Touchscreen reagiert nicht. - Dies kann vorkommen, wenn zwischen PC und Produkt kein USB-Kabel angeschlossen ist. Entfernen Sie das USB- Kabel, und verbinden Sie es nach 10 Sekun den erneut. - Stellen Sie sicher, dass das Stromkabel des PCs fest mit einer Steckdose verbunden ist und starten Sie Ihren PC erneut.
- Seite 26 Einbrenneffekte • Wenn das Gerät ausgeschaltet wird, erscheint ein Nachbild. - Wenn Sie über längere Zeit ein Standbild anzeigen, können die Pixel schnell beschädigt werden. Verwenden Sie den Bildschirmschoner. - Wenn nach einem sehr kontrastreichen Bild (schwarzweiß oder grau) ein dunkles Bild auf dem Bildschirm angezeigt wird, kann dies zum Einbrennen von Bildern führen.
-
Seite 27: Technische Daten
TECHNISCHE DATEN Die unten aufgeführten Produktspezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern. „ “ steht für Wechselstrom (AC), und „ “ bezieht sich auf Gleichstrom (DC). LCD-Bildschirm Bildschirmtyp TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display) Videosignal Maximale Auflösung 3840 x 2160 mit 60 Hz 3840 x 2160 bei 30 Hz (HDMI 3) - Seite 28 86TN3F LCD-Bildschirm Pixelpitch 0,4935 mm (H) x 0,4935 mm (V) Strom Nennspannung AC 100-240 V ~ 50/60 Hz 4,4 A Stromverbrauch Eingeschaltet: 360 W (Typ.) Ruhemodus ≤ 0,5 W Ausgeschaltet: ≤ 0,5 W Abmessungen (Breite 1.952,6 mm x 1.164,1 mm x 86,4 mm / 66,7 kg x Höhe x Tiefe) /...
- Seite 29 HDMI/ DVI-D/ OPS/ DisplayPort/ USB-C (PC)-Unterstützungsmodus Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Anmerkungen 800 x 600 37,879 60,317 1024 x 768 48,363 60,0 1280 x 720 44,772 59,855 1366 x 768 47,7 Nur DVI-D 1280 x 1024 63,981 60,02 1680 x 1050 65,290 59,954...
- Seite 30 HDMI/ OPS/ DisplayPort/ USB-C (DTV)-Unterstützungsmodus Horizontale Frequenz Auflösung Vertikale Frequenz (Hz) Anmerkungen (kHz) 480/60p 31,5 576/50p 31,25 720/50p 37,5 720/60p 1080/50i 28,1 1080/60i 33,75 1080/50p 56,25 1080/60p 67,432 59,94 1080/60p 67,5 2160/30p 67,5 HDMI, DisplayPort, OPS, USB-C 2160/50p 112,5 HDMI1, HDMI2, DisplayPort, OPS, USB-C 2160/60p HDMI1, HDMI2, DisplayPort,...
- Seite 31 HINWEIS • Verfügbare Auflösungen für die Eingangsbezeichnungsoption in den Eingangsmodi HDMI / DVI-D / DISPLAYPORT / OPS. - PC-Auflösungen: 1280 x 720 / 60 Hz, 1920 x 1080 / 60 Hz, 3840 x 2160 / 60 Hz. - DTV-Auflösungen: 480p, 720p, 1080p und 2160p • Vertikale Frequenz: Die Anzeige funktioniert, indem das Bild wie eine fluoreszierende Lichtquelle Dutzende Male pro Sekunde wechselt.
-
Seite 32: Lizenz
LIZENZ Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern. - Seite 33 Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts. Bitte notieren Sie diese Nummern für den Fall eines Garantieanspruchs. Vorübergehende Geräuschentwicklungen beim EIN- MODELL oder AUS-Schalten dieses Geräts sind normal. SERIENNUMMER...
