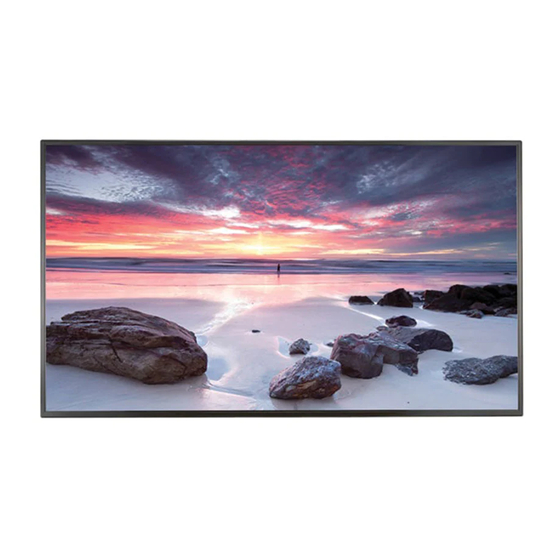

LG 75UH5C Benutzerhandbuch
Digital signage von lg
Vorschau ausblenden
Andere Handbücher für 75UH5C:
- Kurzanleitung (10 Seiten) ,
- Bedienungsanleitung (8 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
BENUTZERHANDBUCH
Digital Signage
von LG
(MONITOR SIGNAGE)
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal
verwenden, und bewahren Sie es zur späteren Verwendung auf.
75UH5C
75UM3C
86UH5C
86UM3C
75UH5PC
Copyright © 2017 LG Electronics Inc. Alle Rechte vorbehalten.
www.lg.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG 75UH5C
Inhaltszusammenfassung für LG 75UH5C
- Seite 1 (MONITOR SIGNAGE) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 75UH5C 75UM3C 86UH5C 86UM3C 75UH5PC www.lg.com Copyright © 2017 LG Electronics Inc. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
- Optionales Zubehör ............11 - Teile und Tasten ..............12 - Befestigen der Speicherabdeckung .....13 - Anschließen des IR-Sensors ........14 - Portrait Layout ..............15 - Anbringung und Entfernung der LG- Logohalterung ..............16 - Installation an einer Wand ........18 FERNBEDIENUNG ...... 20 HERSTELLEN VON VERBINDUNGEN ...... -
Seite 3: Sicherheitsvorkehrungen
WARNUNG – Dieses Gerät entspricht Klasse A gemäß CISPR 32. Im häuslichen Umfeld kann dieses Produkt Störungen des Funkempfangs hervorrufen. SICHERHEITSVORKEHRUNGEN Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch. WARNUNG Wenn Sie eine Warnmeldung ignorieren, kann es zu ernsthaften Verletzungen oder zu Unfällen und Todesfällen kommen. - Seite 4 Wenn Sie das Produkt an einem Ort montieren, der nicht die empfohlenen Bedingungen erfüllt, können Bildqualität, Produktlebensdauer und Aussehen deutlich beeinträchtigt werden. Wenden Sie sich vor der Montage an LG oder einen qualifizierten Techniker. Stellen Sie das Gerät nicht an staubigen, sehr warmen oder kalten bzw. feuchten Orten sowie an Orten auf, an denen Chemikalien verwendet werden oder Ölnebel vorhanden ist.
-
Seite 5: Sicherheitshinweise Zum Netzadapter Und Zur Verhinderung Von Stromunfällen
- Ist die Verbindung zu locker, besteht Brand- und Stromschlaggefahr. • Verwenden Sie nur die mitgelieferten Netzkabel und Netzadapter oder solche, die von LG Electronics, Inc. genehmigt wurden. - Die Verwendung nicht genehmigter Produkte kann zu einem Brand oder elektrischen Schlag führen. - Seite 6 • Berühren Sie den Netzstecker nicht mit nassen Händen. Falls der Kontakt nass oder mit Staub bedeckt ist, trocknen Sie den Netzstecker vollständig oder reinigen Sie ihn von Staub. - Ansonsten könnten Sie durch Restfeuchtigkeit einen Stromschlag erleiden. • Ziehen Sie den Netzstecker, falls das Produkt für längere Zeit nicht verwendet wird. - Staubschichten können Brände verursachen;...
-
Seite 7: Vorsichtsmaßnahme Beim Bewegen Des Produkts
Vorsichtsmaßnahme beim Bewegen des Produkts WARNUNG • Vergewissern Sie sich, dass das Produkt ausgeschaltet ist. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden. • Vergewissern Sie sich, dass alle Kabel entfernt wurden, bevor das Produkt bewegt wird. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden. -
Seite 8: Wandmontage
VORSICHT • Stellen Sie keine entflammbaren Substanzen in die Nähe des Produkts und lagern Sie sie nicht in der Nähe. - Durch unsachgemäßen Umgang mit den entflammbaren Substanzen besteht erhöhte Explosions- oder Brandgefahr. • Ziehen Sie vor der Reinigung des Gerätes den Netzstecker ab und wischen Sie es vorsichtig mit einem weichen Tuch ab, um Kratzer zu vermeiden. -
Seite 9: Lizenz
LIZENZ Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern. -
Seite 10: Montage Und Vorbereitung
• SuperSign SW und Benutzerhandbuch - Herunterladen von der Website von LG Electronics: - Besuchen Sie die Website von LG Electronics (http://partner.lge.com), und laden Sie die neueste Software für Ihr Modell herunter. • Schäden durch die Verwendung des Geräts in übermäßig staubigen Umgebungen werden nicht von der Garantie... -
Seite 11: Optionales Zubehör
Optionales Zubehör Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Media Player-Kit Media Player Schrauben CD (Benutzerhandbuch) / Karte MP500 / MP700 OPS-Kit Schrauben Schrauben... -
Seite 12: Teile Und Tasten
Teile und Tasten Die Abbildung kann je nach Modell abweichen. Tasten • : Zur Programmauswahl. • : Nach links und rechts. • : Zeigt das aktuelle Signal und den Modus an. • : Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. •... -
Seite 13: Befestigen Der Speicherabdeckung
Befestigen der Speicherabdeckung Montieren Sie die Abdeckung wie dargestellt mit einer Schraube, um einen Diebstahl des USB Speichers zu verhindern. -
Seite 14: Anschließen Des Ir-Sensors
Anschließen des IR-Sensors Wenn Sie das Kabel mit dem Produkt verbinden, wird die Funktion für den Empfang der Fernbedienungssignale aktiviert. Der IR- und Lichtsensor ist magnetisch. Drehen Sie den IR-Sensor entsprechend der Bildschirmausrichtung (Hoch-/Querformat). - Die Abbildung kann je nach Modell abweichen. Grundlegende Installation [Vorderseite] [Rückseite]... -
Seite 15: Portrait Layout
Portrait Layout *86UM3C unterstützt keinen Portraitmodus. Zur Installation im Hochformat drehen Sie den Monitor von der Vorderseite gesehen 90 Grad gegen den Uhrzeigersinn (wenn Sie dem Bildschirm zugewandt sind). Verwenden des Kensington-Schlosses (Diese Funktion steht nicht bei allen Modellen zur Verfügung.) Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des Monitors. -
Seite 16: Anbringung Und Entfernung Der Lg-Logohalterung
Entfernung der LG-Logohalterung Legen Sie ein sauberes Tuch auf den Boden, und stellen Sie den Monitor mit nach unten zeigendem Bildschirm darauf ab. Entfernen Sie die Schrauben, die die LG-Logohalterung unten auf der Rückseite des Monitors befestigen, mithilfe eines Schraubenziehers. - Seite 17 Anbringung der LG-Logohalterung auf der rechten Seite Legen Sie ein sauberes Tuch auf den Boden, und stellen Sie den Monitor mit nach unten zeigendem Bildschirm darauf ab. Entfernen Sie die Schrauben, die die LG-Logohalterung unten auf der Rückseite des Monitors befestigen, mithilfe eines Schraubenziehers.
-
Seite 18: Installation An Einer Wand
Schrauben, die die Standardlänge überschreiten, können Schäden im Innern des Monitors verursachen. Durch Schrauben, die nicht dem VESA-Standard entsprechen, kann es zu Beschädigungen am Produkt kommen, und der Monitor könnte herunterfallen. LG Electronics übernimmt keine Haftung für Unfälle, die durch Verwendung nicht standardmäßiger Schrauben verursacht wurden. - Seite 19 Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunterfallen und es kann dadurch zu Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal, um Unterstützung beim Anbau zu erhalten.
-
Seite 20: Fernbedienung
FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, um den Monitor bestimmungsgemäß verwenden zu können. Um die Batterien einzulegen, öffnen Sie das Batteriefach, legen Sie die Batterien (1,5 V AAA) mit dem und dem Pol entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. - Seite 21 Auswahl des Bildmodus. Aktivieren der Startleiste. Öffnet das Menü Weißabgleich. Öffnen der Hauptmenüs oder Speichern Ihrer Eingaben und Beenden von Menüs. SuperSign-Menütaste Navigationstaste Navigiert durch Menüs und Einstellungen. Wählt Menüs oder Einstellungen und speichert Ihre Eingaben. Mit dieser Taste können Sie innerhalb der interaktiven Benutzerfunktion einen Schritt zurückgehen.
-
Seite 22: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN Sie können verschiedene externe Geräte mit dem Monitor verbinden. Ändern Sie den Eingangsmodus, und wählen Sie das externe Gerät aus, das Sie anschließen möchten. Weitere Informationen zum Anschluss eines externen Geräts entnehmen Sie bitte dem Handbuch des betreffenden Geräts. Anschluss eines PCs Ein Teil der Kabel wird nicht mitgeliefert. - Seite 23 HINWEIS • Die bestmögliche Bildqualität erzielen Sie bei Verwendung des Monitors mit einem HDMI-Anschluss. • Verwenden Sie abgeschirmte Schnittstellenkabel mit Ferritkern, z. B. DVI-D/HDMI-Kabel, die den technischen Daten des Produkts entsprechen. • Wenn Sie den Monitor einschalten, wenn dieser kalt ist, kann das Bild flackern. Dies ist normal. •...
-
Seite 24: Verbinden Mehrerer Monitore
Verbinden mehrerer Monitore Um mehrere miteinander verbundene Produkte zu verwenden, schließen Sie ein Ende des Signaleingangskabels (DP- Kabel) am DP OUT-Anschluss eines Monitors und das andere Ende am DP IN-Anschluss des anderen Monitors an. * DP-Kabel: Verwenden Sie ein DP-Kabel, das für einen DP 1.1a-(SST-)Standard oder höher zertifiziert ist. MONITOR 1 MONITOR 2 MONITOR 3... -
Seite 25: Verwenden Der Eingangsliste
Verwenden der Eingangsliste → • **UH5(P)C/86UM3C: HDMI1 → HDMI2 → OPS/HDMI3/DVI-D → DISPLAYPORT • 75UM3C: HDMI1 → HDMI2 → OPS/DVI-D → DISPLAYPORT... -
Seite 26: Fehlerbehebung
FEHLERBEHEBUNG Es wird kein Bild angezeigt. Problem Lösung Ist das Netzkabel des Geräts • Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. angeschlossen? Wird die Meldung „Ungültiges Format“ • Das Signal des PCs (Grafikkarte) befindet sich außerhalb des verti- angezeigt? kalen oder horizontalen Frequenzbereichs des Geräts. - Seite 27 Auf dem Gerät wird ein Nachbild angezeigt. Problem Lösung Wenn das Gerät ausgeschaltet wird, • Wenn Sie über längere Zeit ein Standbild anzeigen, können die Pixel erscheint ein Nachbild. schnell beschädigt werden. Verwenden Sie den Bildschirmschoner. • Wenn nach einem sehr kontrastreichen Bild (schwarzweiß oder grau) ein dunkles Bild auf dem Bildschirm angezeigt wird, kann dies zum Einbrennen von Bildern führen.
- Seite 28 VORSICHT • Ein Einbrennen von Bildern tritt nicht auf, wenn das Bild auf dem Bildschirm sich ständig bewegt. Es kann jedoch zum Einbrennen kommen, wenn man für längere Zeit ein Standbild anzeigt. Daher ist es empfehlenswert, die folgenden Anweisungen zu beachten, um die Wahrscheinlichkeit eines Einbrennens bei Standbildern zu mindern. Es wird empfohlen, die Anzeige auf dem Bildschirm mindestens einmal alle 12 Stunden zu verändern.
-
Seite 29: Technische Daten
TECHNISCHE DATEN Die unten aufgeführten Produktspezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern. „ “ steht für Wechselstrom (AC), und „ “ bezieht sich auf Gleichstrom (DC). LCD-Bildschirm Bildschirmtyp TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display) Videosignal Maximale Auflösung HDMI1/ HDMI2: 3840 x 2160 mit 60 Hz HDMI3/ DisplayPort: 3840 x 2160 mit 30 Hz... - Seite 30 75UH5C LCD-Bildschirm Pixelpitch 0,429 mm (H) x 0,429 mm (V) Strom Nennspannung AC 100-240 V ~ 50/60 Hz 2,7 A Stromverbrauch Eingeschaltet: 240 W (Typ.) Ruhemodus (DVI-D, HDMI): ≤ 22 W Ruhemodus (DisplayPort): ≤ 0,5 W Ausgeschaltet: ≤ 0,5 W Abmessungen (Breite x Höhe...
- Seite 31 86UM3C LCD-Bildschirm Pixelpitch 0,4935 mm (H) x 0,4935 mm (V) Strom Nennspannung AC 100-240 V ~ 50/60 Hz 3,5 A Stromverbrauch Eingeschaltet: 315 W (Typ.) Ruhemodus: ≤ 0,5 W Ausgeschaltet: ≤ 0,5 W Abmessungen (Breite x Höhe 1.926,2 mm x 1.097,2 mm x 78,3 mm / 49 kg x Tiefe) / Gewicht Wireless-Module (LGSBW41) Technische Daten WLAN (IEEE 802.11a/b/g/n)
- Seite 32 HDMI/ DVI-D/ DisplayPort/ OPS (PC)-Unterstützungsmodus Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Anmerkungen 800 x 600 37,879 60,317 1024 x 768 48,363 60,0 1280 x 720 44,772 59,855 1366 x 768 47,712 1280 x 1024 63,981 60,02 1920 x 1080 67,5 3840 x 2160 67,5...
- Seite 33 Modus für die Unterstützung mehrerer Bildschirme (PC) Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Anmerkungen 1280 x 720 44,772 59,855 1920 x 1080 67,5 3840 x 2160 67,5 HDMI1/2/3, DisplayPort PIP (Haupt) Modus für die Unterstützung mehrerer Bildschirme (DTV) Horizontale Frequenz Auflösung Vertikale Frequenz (Hz) Anmerkungen...
- Seite 34 Nur 75UH5PC ENERGY STAR® is a set of power-saving guidelines issued by the U.S.Environmental Protection Agency (EPA). As an ENERGY STAR® Partner LGE U. S. A., Inc. has determined that this product meets the ENERGY STAR® guidelines for energy efficiency. Refer to ENERGYSTAR.gov for more information on the ENERGY STAR®...
