Ecom Instruments DCX 00 Bedienungsanleitung Seite 7

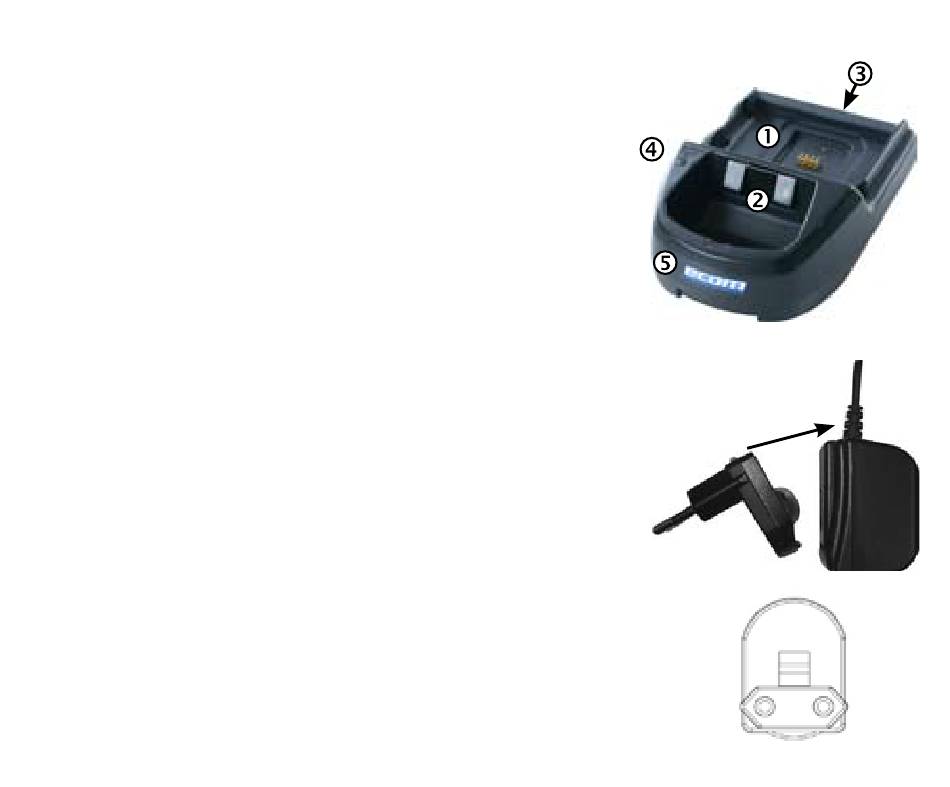

6.2 Beschreibung
. Ladeteil für das Akkumodul
2. Ladeteil für das Mobiltelefon
3. Anschlussbuchse für das Netzteil
4. Status LED Akkumodul
5. Status LED Tischladestation
6.3 Inbetriebnahme
Stecken Sie den Stecker der Verbindungsleitung des
Netzteils in die Anschlussbuchse (3) der Tischladestation ().
Schließen Sie das Netzteil an das Stromnetz mit Hilfe des für Ihre
Region notwendigen Adaptersteckers an.
Drehen Sie hierzu mit dem beigelegten Schraubendreher die
Sicherungsschraube in der Mitte des Adapters komplett heraus.
Drücken Sie anschließend den entsprechenden Adapter mit der
Steckerseite in Richtung Leitung auf das Netzteil und drehen Sie
die Schraube wieder in den Adapter hinein (nur leicht festziehen,
damit die Schraube nicht überdreht wird).
Zur Entnahme des Adapters muss die Sicherungsschraube in der
Mitte () des Adapters komplett herausgeschraubt werden. Drücken
Sie anschließend den grauen Knopf an der Oberseite nach unten und
ziehen Sie den Adapter (2) ab.
()
(2)
5
