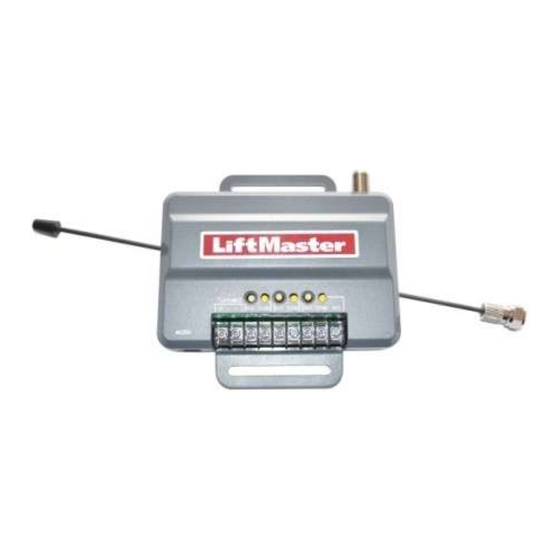

3-Channel Universal Receiver MODEL 8003EV
APPLICATION
The 3-channel wireless receiver can operate up to 3 different drives or applications.
The relays are floating.
The wireless receiver can also be connected to controls that need the separate functions OPEN, CLOSE and STOP.
• Channel CH1: max. 50 remote controls and 2 radio code locks
• Channel CH2: max. 20 remote controls and 2 radio code locks
• Channel CH3: max. 20 remote controls and 2 radio code locks
If the maximum number is exceeded, all LEDs (3x for remote controls and 4x for radio code locks) flash and the first teached-in remote
control is deleted.
A button of a remote control can only be programmed to one channel of the receiver.
Example: If first CH1 and then CH3 were programmed, only CH3 works. CH1 was deleted.
COMPATIBLE ACCESSORIES
Remote controls . . . . . . . . . . . . . . . . . . . .TX2EV, TX4EV, TX4UNI and others
Radio code lock . . . . . . . . . . . . . . . . . . . .747EV
Antenna extension cable . . . . . . . . . . . . . .ANT4X-1LM
External transformer . . . . . . . . . . . . . . . . .G23015UNI
INSTALLATION
The wireless receiver has an antenna with an F-type connector (SAT). The antenna can be relocated to another place (within 20-50m)
with coaxial cable and F-connector.
1. Find a suitable mounting location with enough space for cable and antenna. The antenna should not be bent. Several receivers of
different types and manufacturers must not be installed side by side, otherwise they can interfere with each other.
2. The receiver can either be mounted with the supplied tape or firmly bolted.
3. The electrical connection is done via the connector on the receiver or the terminal (see technical data). The supply can be provided by
a device (drive), or by a mains adapter.
CONNECTION / WIRING
Examples for connection in this manual. Follow the instructions of the drive or other device. The connection is usually carried out via ter-
minals that are used for key switch, wall switch or button.
PROGRAMMING
1. Briefly press the yellow button on the receiver for the desired channel. The LED glows up to 30 seconds.
2. Press the desired button on the remote control or for radio code locks enter the code and press the Enter key.
3. If the programming has been successful, the LED on the receiver goes off.
DELETING
Press and hold the yellow button on the receiver for the channel to be deleted. The LED of this channel first goes ON and after about 10
seconds goes OFF as confirmation.
TECHNICAL DATA
IP class . . . . . . . . . . . . . . . . . . . . . . . . . . .IP10 only for dry rooms
Switching time . . . . . . . . . . . . . . . . . . . . . .250ms
Relay contacts . . . . . . . . . . . . . . . . . . . . . .max. 5 A, 28 V AC/DC
Voltage / Power . . . . . . . . . . . . . . . . . . . . .9-30V AC or 9-34V DC, 50mA
Frequency . . . . . . . . . . . . . . . . . . . . . . . . .433MHz & 868MHz
®
8003EV
en
