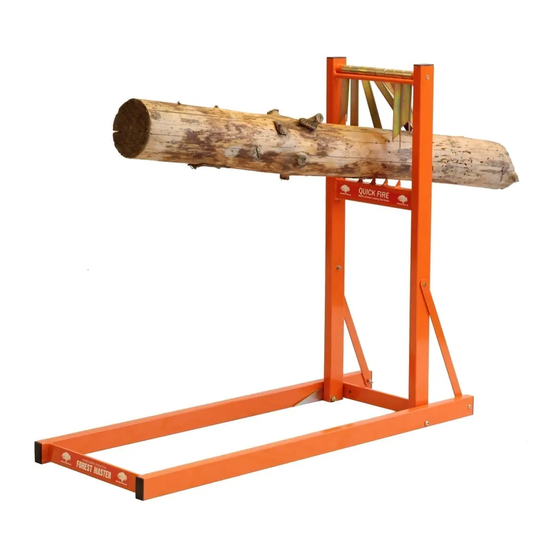

- Seite 1 QUICK FIRE Rapid Load Sawhorse IMPORTANT: Read this manual fully before assembly and use and observe all safety rules and operating instructions...
- Seite 2 Technical Specification Know Your Quick Fire Operation Safety Warranty Minimum log diameter 60 mm Maximum log diameter 250 mm Maximum log length 4 metres Maximum log weight 150 kg Length 1100 mm Width 380 mm Height 900 mm Weight 9.8 kg...
- Seite 3 Log support frame Cross bar Teeth Base Diagonal brace Wing nut Ground Anchor Quick Fire Sawhorse...
- Seite 4 IMPORTANT: DO NOT use the saw horse without securely tightening the wing nuts holding the diagonal braces in place. Quick Fire Sawhorse...
- Seite 5 1/3 of the log length is forward of the log support frame. The log should be angled so that the short end of the log is slightly lower than the rear. Quick Fire Sawhorse...
- Seite 6 Do not press down on the long overhanging end of the log as this may result in damage to the sawhorse. IMPORTANT: Check that the log is secure and the sawhorse stable before beginning to cut. Quick Fire Sawhorse...
-
Seite 7: Important Safety Information
Clear and stack the sawn logs away from the sawhorse to keep the work area clear of obstructions and safety hazards. WARNING: Do not exceed the specified maximum log length and maximum log weight as given on page 2 of this manual. Quick Fire Sawhorse... - Seite 8 This product carries a one (1) year limited warranty against defects in workmanship and materials. Should this product become defective within the stated warranty period, return it to the store with proof of purchase, and it will be replaced or repaired free of charge. Quick Fire Sawhorse...
- Seite 9 QUICK FIRE Sägebock WESENTLICH: Lesen Sie dieses Handbuch vor der Montage und voll nutzen und beachten Sie alle Sicherheitsregeln und Betriebsanleitung.
- Seite 10 Technische Daten Kennen Sie Ihre Holzspalter Arbeitsweise Sicherheit Gewährleistung Mindestholzdurchmesser 50 mm Maximaler Holzdurchmesser 250 mm Maximale Holzlänge 4 metres Maximale Holzstückgewicht 150 kg Länge 1100 mm Breite 380 mm Höhe 900 mm Gewicht 9.8 kg Sägebock Quick Fire...
- Seite 11 Holzscheit Tragrahmen Querträger Zähne Basis Diagonalstrebe Flügelmutter Erdanker Sägebock Quick Fire...
- Seite 12 Sie die Löcher in den Enden die Diagonalstreben über die Schrauben. Ersetzen Sie die Flügelmuttern und anziehen. WESENTLICH: Verwenden Sie NICHT die Sägebock ohne sicheren Anziehen der Flügelmuttern halten die Diagonalstreben an Ort und Stelle. Sägebock Quick Fire...
- Seite 13 Legen Sie das Holzscheit durch die Zähne in die Richtung, bis etwa 1/3 des Stammlänge gezeigt ist vor dem Log- Tragrahmen. Das Holzscheit sollte abgewinkelt sein, so dass das kurze Ende des Holzscheit ist etwas niedriger als hinten. Sägebock Quick Fire...
- Seite 14 Gewicht des Holzes ausreichend, um die Zähne zu engagieren. Drücken Sie nicht auf die lange überhängende Ende des Protokolls. Dies kann zu Schäden an den Sägebock verursachen. WESENTLICH: Überprüfen Sie, ob das Holzscheit sicher und der Sägebock stabil vor Beginn zu schneiden. Sägebock Quick Fire...
- Seite 15 Klar und stapeln Sie die Schnittholzstämme weg von der Sägebock um den Arbeitsbereich frei von Hindernissen und Gefahrenquellen zu halten. VERWARNUNG : Die angegebene maximale Holzlänge und maximale Holzscheit Gewicht, wie auf Seite 2 dieses Handbuchs nicht überschreiten. Sägebock Quick Fire...
- Seite 16 Dieses Produkt trägt ein ein (1) Jahr beschränkte Garantie auf Verarbeitung und Material. Wenn dieses Produkt innerhalb der angegebenen Garantiezeit defekt werden, bringen Sie es in den Laden mit Empfang, und es wird ersetzt oder kostenlos repariert werden. Sägebock Quick Fire...
- Seite 17 QUICK FIRE Chevalet de sciage IMPORTANT: Lisez toutes les consignes de sécurité et instructions avant d’utiliser cet article.
- Seite 18 Diamètre minimum des bûches 50 mm Diamètre maximum des bûches 250 mm Longueur maximum des bûches 4 metres Poids maximum des bûches 150 kg Longueur 1100 mm Largeur 380 mm Hauteur 900 mm Poids 9.8 kg Chevalet De Sciage Quick Fire...
- Seite 19 Cadre du porte-bûche Traverse Griffes Socle Entretoise diagonale Écrou à oreilles Ancrage au sol Chevalet De Sciage Quick Fire...
- Seite 20 écrous à oreilles et serrez-les.(voir illustration). IMPORTANT: NE PAS utiliser le chevalet de sciage sans serrer fermement les écrous à oreilles qui maintiennent les diagonales en place. Chevalet De Sciage Quick Fire...
- Seite 21 Poussez le bout de la bûche dans les griffes de façon qu’environ le tiers de la bûche dépasse les griffes. La bûche devrait être légèrement inclinée, le bout long légèrement plus bas que le bout court. Chevalet De Sciage Quick Fire...
- Seite 22 N’appuyez pas sur le long bout de la bûche, car vous pourriez endommager le chevalet. IMPORTANT: Assurez-vous toujours que la bûche est bien assujettie et que le chevalet est stable avant de procéder à la coupe. Chevalet De Sciage Quick Fire...
- Seite 23 Éloignez les bûches sciées du chevalet pour éviter d’encombrer la zone de travail. AVERTISSEMENT : Assurez-vous que les bûches que vous voulez couper ne sont pas plus longues ni plus lourdes que ce qui est préconisé à la page 10 du présent guide. Chevalet De Sciage Quick Fire...
- Seite 24 Cet article comprend une garantie limitée de un (1) an contre les défauts de fabrication et de matériau(x). S’il fait défaut au cours de la période de garantie convenue, retournez-le au magasin, accompagné de la preuve d’achat et il sera réparé ou remplacé sans frais. Chevalet De Sciage Quick Fire...
- Seite 25 QUICK FIRE Cavalletto per Segare IMPORTANTE: Leggere questo manuale completamente prima del montaggio e l’uso e osservare tutte le norme di sicurezza e le istruzioni per l’uso.
- Seite 26 Specifiche tecniche Conosci il tuo Quick Fire Funzionamento Sicurezza Garanzia Diametro minima del ceppo di legno 50 mm Diametro massimo del ceppo di legno 250 mm Lunghezza massima del ceppo di legno 4 metri Peso massimo del ceppoo di legno...
- Seite 27 Base diagonale di sostegno dado ad alette ancoraggio a terra Cavalletto per Segare Quick Fire...
- Seite 28 Montare i fori alle estremità delle diagonali sopra i bulloni. Sostituire i dadi ad alette e serrarle. IMPORTANTE: NON utilizzare il cavalletto per segare senza serrare saldamente i dadi ad alette che tengono le diagonali in posto. Cavalletto per Segare Quick Fire...
- Seite 29 1/3 della lunghezza del ceppo di legno è di andata del telaio di taglio. Il legno deve essere inclinata in modo che il lato corto del tronco è leggermente inferiore rispetto a quella posteriore. Cavalletto per Segare Quick Fire...
- Seite 30 Ciò può causare danni al cavalletto per segare. IMPORTANTE: Verificare che il ceppo di legno è sicuro e il cavalletto per segare equilibrato prima di iniziare a tagliare. Cavalletto per Segare Quick Fire...
-
Seite 31: Importanti Informazioni Di Sicurezza
Chiaro e impilare i segati lontano dal cavalletto per segare. Mantenere l’area di lavoro chiaro. Attenzione: Non superare la lunghezza massima de ceppo di legno specificato e peso massimo del registro come indicato a pagina 2 di questo manuale. Cavalletto per Segare Quick Fire... - Seite 32 Questo prodotto ha una garanzia di un (1) anno limitata contro difetti di fabbricazione e dei materiali. Se questo prodotto dovesse difettoso entro il periodo di garanzia indicato, restituirlo al negozio con prova di acquisto, e sarà sostituito o riparato gratuitamente. Cavalletto per Segare Quick Fire...
- Seite 33 QUICK FIRE Caballete de Aserrar IMPORTANTE: Lea este manual por completo antes de armar y usar. Observar todas las reglas de seguridad e instrucciones de funcionamiento.
- Seite 34 Diámetro máximo del tronco de madera 250 mm longitud máxima de tronco de madera 4 metres el peso máximo de tronco de madera 150 kg longitud 1100 mm Ancho 380 mm Altura 900 mm Peso 9.8 kg Caballete de Aserrar Quick Fire...
- Seite 35 La barra transversal dientes Base tirante diagonal barra tuerca de mariposa ancla de tierra Caballete de Aserrar Quick Fire...
- Seite 36 Vuelva a colocar las tuercas de mariposa y apretarlos. IMPORTANTE: NO utilice el caballo de la sierra sin apretar firmemente las tuercas de mariposa que sujetan los tirantes diagonales en su lugar. Caballete de Aserrar Quick Fire...
- Seite 37 El tronco de madera debe ser en ángulo de modo que el extremo corto es ligeramente inferior a la parte trasera. Caballete de Aserrar Quick Fire...
- Seite 38 No presione hacia abajo el extremo en voladizo largo del tronco, ya que esto puede dar lugar a daños en el caballete. IMPORTANTE: Verifique que la tronco de madera es segura antes de comenzar a cortar. Caballete de Aserrar Quick Fire...
- Seite 39 Borrar los troncos para madera aserrados lejos de la zona de corte. ADVERTENCIA : No exceda la longitud del tronco de madera máxima especificada y el peso máximo, tal como figura en la página 2 de este manual. Caballete de Aserrar Quick Fire...
- Seite 40 Si este producto resulta con defectos dentro del período de garantía establecido, devuélvalo a la tienda con una prueba de compra, y será reemplazado o reparado sin cargo alguno. Caballete de Aserrar Quick Fire...
