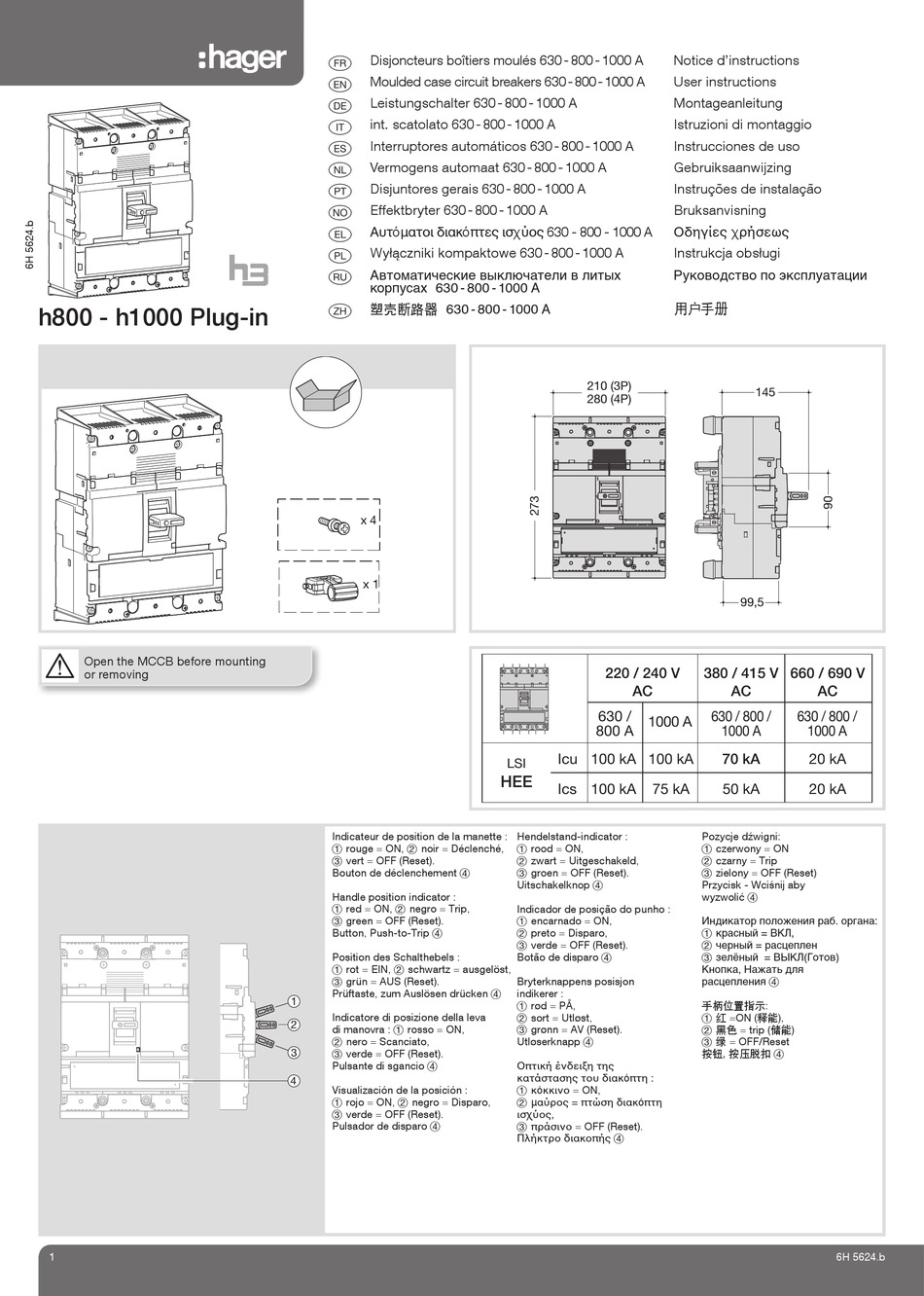

hager h800 Plug-in Montageanleitung

h800 - h1000 Plug-in
Ech. 15%
q
Open the MCCB before mounting
or removing
1
Ech. 15%
Disjoncteurs boîtiers moulés 630 - 800 - 1000 A
a
Moulded case circuit breakers 630 - 800 - 1000 A
z
Leistungschalter 630 - 800 - 1000 A
e
int. scatolato 630 - 800 - 1000 A
y
Interruptores automáticos 630 - 800 - 1000 A
r
Vermogens automaat 630 - 800 - 1000 A
i
Disjuntores gerais 630 - 800 - 1000 A
t
Effektbryter 630 - 800 - 1000 A
o
Αυτόµατoι διακόπτες ισχύoς 630 - 800 - 1000 A
u
Wyłączniki kompaktowe 630 - 800 - 1000 A
m
Автоматические выключатели в литых
w
корпусах 630 - 800 - 1000 A
塑壳断路器 630 - 800 - 1000 A
n
x 4
x 1
Ech. 15%
(visserie = 20%)
(séparateur = 30%)
Indicateur de position de la manette :
1 rouge = ON, 2 noir = Déclenché,
3 vert = OFF (Reset).
Bouton de déclenchement 4
Handle position indicator :
1 red = ON, 2 negro = Trip,
3 green = OFF (Reset).
Button, Push-to-Trip 4
Position des Schalthebels :
1 rot = EIN, 2 schwartz = ausgelöst,
3 grün = AUS (Reset).
Prüftaste, zum Auslösen drücken 4
1
Indicatore di posizione della leva
2
di manovra : 1 rosso = ON,
2 nero = Scanciato,
3
3 verde = OFF (Reset).
Pulsante di sgancio 4
4
Visualización de la posición :
1 rojo = ON, 2 negro = Disparo,
3 verde = OFF (Reset).
Pulsador de disparo 4
Notice d'instructions
User instructions
Montageanleitung
Istruzioni di montaggio
Instrucciones de uso
Gebruiksaanwijzing
Instruções de instalação
Bruksanvisning
Oδηγίες χρήσεως
Instrukcja obsługi
Руководство по эксплуатации
用户手册
210 (3P)
280 (4P)
220 / 240 V
AC
630 /
1000 A
Ech. 12,5%
800 A
Icu 100 kA 100 kA
LSI
HEE
Ics 100 kA 75 kA
Hendelstand-indicator :
1 rood = ON,
2 zwart = Uitgeschakeld,
3 groen = OFF (Reset).
Uitschakelknop 4
Indicador de posição do punho :
1 encarnado = ON,
2 preto = Disparo,
3 verde = OFF (Reset).
Botão de disparo 4
AI2_B4_Embal_01
Bryterknappens posisjon
indikerer :
1 rød = PÅ,
2 sort = Utløst,
3 grønn = AV (Reset).
Utløserknapp 4
Oπτική ένδειξη της
Ech. 30%
κατάστασης τoυ διακόπτη :
1 κόκκινo = ON,
2 μαύρoς = πτώση διακόπτη
ισχύoς,
3 πράσινo = OFF (Reset).
Πλήκτρo διακoπής 4
AI1_H800_T1_01
145
99,5
380 / 415 V 660 / 690 V
AC AC
630 / 800 / 630 / 800 /
1000 A 1000 A
70 kA 20 kA
50 kA 20 kA
Pozycje dźwigni:
1 czerwony = ON
2 czarny = Trip
3 zielony = OFF (Reset)
Przycisk - Wciśnij aby
wyzwolić 4
Индикатор положения раб. органа:
1 красный = ВКЛ,
2 черный = расцеплен
3 зелёный = ВЫКЛ(Готов)
Кнопка, Нажать для
расцепления 4
手柄位置指示:
1 红 =ON (释能),
2 黑色 = trip (储能)
3 绿 = OFF/Reset
按钮, 按压脱扣 4
6H 5624.b
