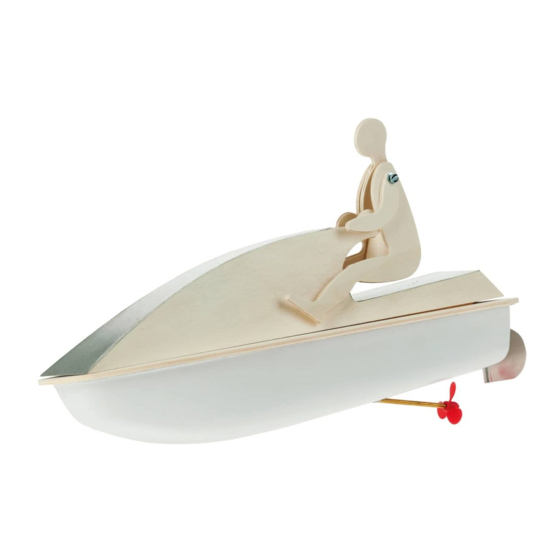

Jetski mit Motorbootantrieb
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstel-
lung nicht um Artikel mit Spielzeugcharakter allgemein handels-
üblicher Art, sondern um Lehr- und Lernmittel als Unterstützung
der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und
Jugendlichen nur unter Anleitung und Aufsicht von sachkundi-
gen Erwachsenen gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Bootsrumpf
Sperrholz
Holzleiste
Holzleiste
Alublech
Messingrohr
Messingrungdstange
Schiffsschraube rechtsdrehend
Lüsterklemmeinsatz
Unterlegscheiben
Silikonschlauch
Befestigungsbügel
Motor
1
117.178
Benötigtes Werkzeug:
Holzleim
Schraubstock
wasserfest
mit Biegehilfe
Rundfeile
Bohrer
Werkstattfeile
Lötkolben
Stückzahl
Maße (mm)
1
280x100
2
300x210x3
2
250x5x5
1
50x10x5
1
200x200x3
1
ø3x100
1
ø2x245
1
1
12
7/3,2
1
1/3
1
ø21
1
Lineal
Schere
ø2
ø3
ø4
Schleifpapier
Laubsäge
Schlitzschrau-
Blechschere
bendreher
Bezeichnung
Rumpf
Grundplatte und Einzelteile
Rahmen
Motorauflage
Alumiumteile
Messingrohr
Messingrundstange
Schiffsschraube
Befestigung Ruder
Befestigung Ruder
Verbindung Motor und Welle
Motorbefestigung
Motor
Bleistift
Sekundenkle-
ber
Klebeband
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
Werbung
Verwandte Anleitungen für Opitec 117.178
Inhaltszusammenfassung für Opitec 117.178
- Seite 1 Rundfeile Bohrer Laubsäge Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstel- lung nicht um Artikel mit Spielzeugcharakter allgemein handels- üblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundi- gen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 117.178 Jetski mit Motorantrieb Stückliste Stückzahl Maße (mm) Bezeichnung Teile-Nr. Schaltlitze rot Verkabelung Metallachse ø3x70 Ruderbefestigung Linsen-Kreuzschlitz Blechschraube 2,9x13 Befestigung Zylinderkopfschraube 25xM3 Befestigung Stoppmutter M3 Befestigung Männchen Zylinderkopfschraube Befestigung Batteriehalter Batteriehalter Wippschalter rechteck 15x10,5 Schalter Bohrungen ø 3mm Am Heck des Rumpfes ausgemittelt nach Bemaßung 2 Bohrungen (ø 3mm) Auf dem Bootsrumpf (1) einen 5mm breiten Rand anzeichnen und durchbohren.
- Seite 3 Bauanleitung 117.178 Jetski mit Motorantrieb Die Einzelteile A, B,C,E, H + I wie abgebildet zusammenleimen. Leim Die Schablone (Seite13+15) zusammenkleben, auf das Aluminiumblech gut trocknen lassen. übertragen und die Einzelteile mit der Blechschere ausschneiden. Kanten mit der Werkstattfeile entgraten. Die Teile E,F,G wie abgebildet zusammenleimen. Leim gut trocknen Das Aluminiumblechstück (5a) wie abgebildet auf der Oberseite Stück...
- Seite 4 Bauanleitung 117.178 Jetski mit Motorantrieb ø3 Im Abstand von 75mm von der Hinterkante eine Bohrung (ø3 mm) Die Ruderwelle (15) auf ca. 40mm ablängen. Das Ruder (5c) wie oben gezeigt um die Welle wickeln und festkleben. Anschließend im Lüster- in den Rumpfboden bohren. Mit einer Rundfeile so bearbeiten, dass klemmeinsatz (9) einstecken und die Schrauben festziehen.
- Seite 5 Bauanleitung 117.178 Jetski mit Motorantrieb Den Schalter (22) wie abgebildet in die dafür vorgesehene Öffnung Anschließend Batterien einsetzen und das das Oberteil auf den Rah- im Aufbau einsetzen. Das rote Kabel des Batteriehalters am mittleren men im Deck aufsetzen. Schalteranschluss anschließen. Das rote Kabel des Motors (13) am äusseren Schalteranschluss befestigen.
- Seite 7 Bauanleitung 117.178 Jetski mit Motorantrieb Schablone M 1:1...
- Seite 9 Bauanleitung 117.178 Jetski mit Motorantrieb Schablone Einzelteile M 1:1...
- Seite 11 Bauanleitung 117.178 Jetski mit Motorantrieb Schablone Einzelteile M 1:1...
- Seite 13 Bauanleitung 117.178 Jetski mit Motorantrieb Schablone Aluminiumblech M 1:1...
- Seite 15 Bauanleitung 117.178 Jetski mit Motorantrieb Schablone Aluminiumblech M 1:1...
