Opitec 103.026 Anleitung

Vorschau ausblenden
1
2
3
4
5
6
7

Werbung

Quicklinks

Diese Anleitung herunterladen
Stückliste
Pos. Benennung
Menge
1
Plattform
2
Schwimmkörper
3
Aufbauten
4
Antrieb
5
Verbindungen
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Er-
wach- senen gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
D103026#1
1 0 3 . 0 2 6

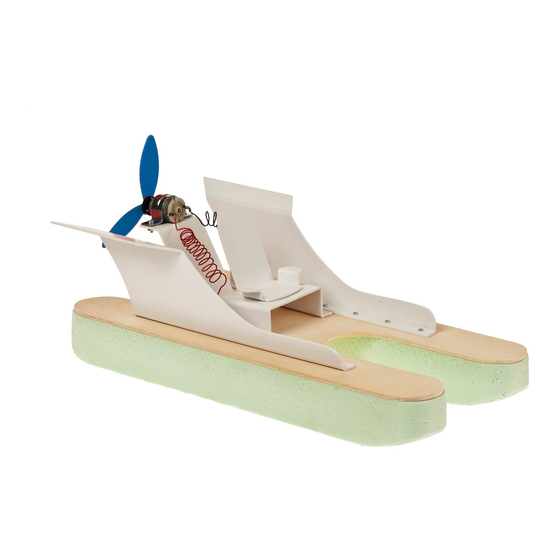

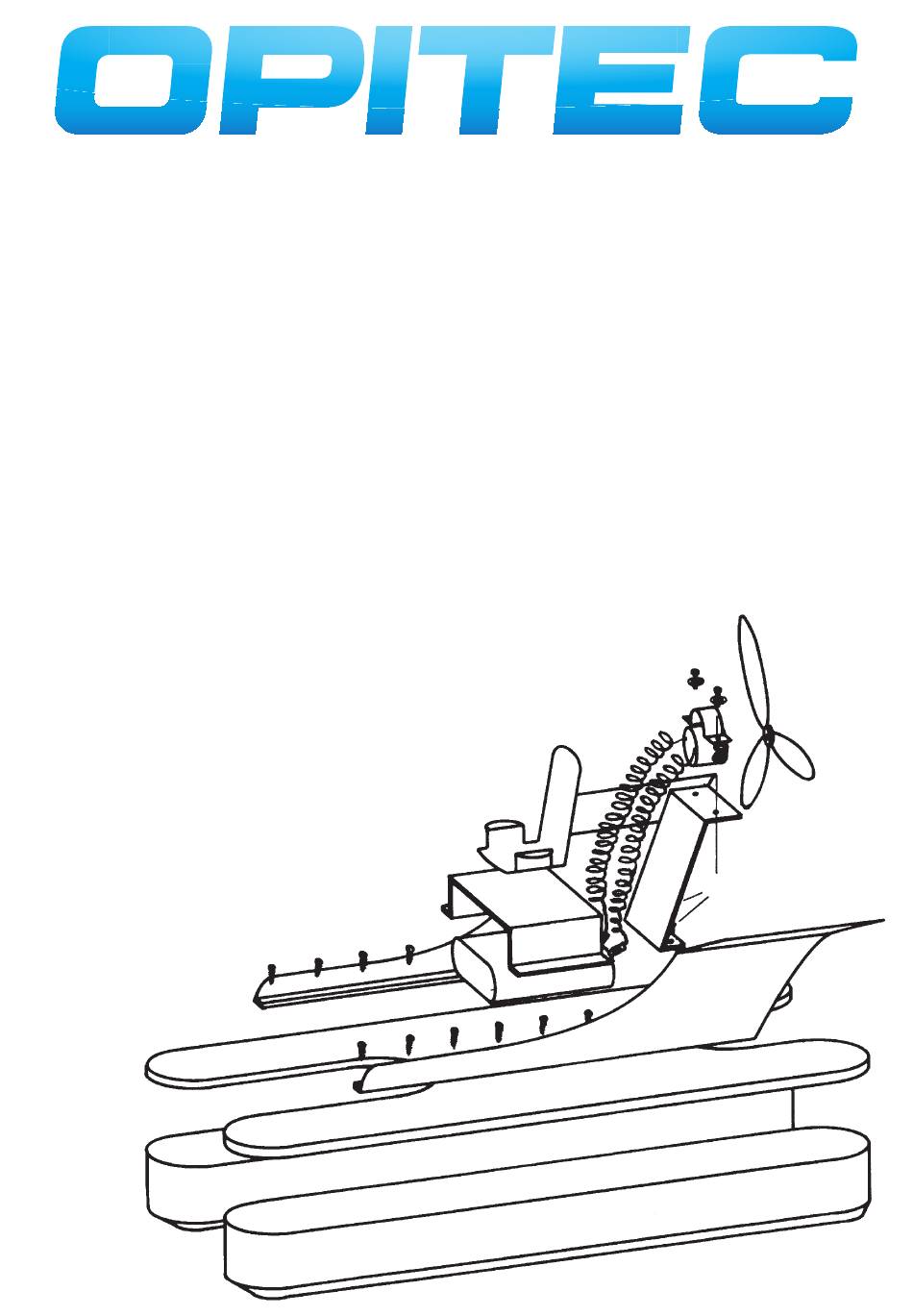

K a t a m a r a n
Materialien
1
Sperrholz
2
Styrodur
1
Polystyrol
1
Polystyrol
1
Elektromotor
1
Halterung
1
Propeller/Luftschraube
1
Schaltdraht
2
H0-Stecker
4
Zylinderschrauben
4
Muttern
18
Blechschraube
Maße
4 x 160 x 350 mm
40 x 50 x 350 mm
2 x 210 x 300 mm
2 x 150 x 210 mm
30 cm
M3 x 8 mm
M3
2,2 x 6,5 mm
M3 x 8
1

Werbung

loading

Verwandte Anleitungen für Opitec 103.026

Inhaltszusammenfassung für Opitec 103.026

  • Seite 1 Muttern Blechschraube 2,2 x 6,5 mm Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur...

  • Seite 2: Beschreibung

    1.1 Beschreibung Der Katamaran besteht aus zwei Schwimmkörpern, die mit einer Plattform verbunden sind. Die Schwimmkörper werden aus Styrodur hergestellt, einem Hartschaum, der sich mit dem Schleifpapier hervor- ragent bearbeiten lässt und wasserabweisend ist. Der Antrieb erfolgt über einen Elektromotor, auf dessen Welle ein Propeller/Luftschraube aufgesteckt wird. Die Schiffsaufbauten geben genügend Freiraum für die Durchsetzung individueller Gestaltungsvarianten.
  • Seite 3 Abbildung 1 Plattform M 1 : 1 Klebstoff auftragen D103026#1...
  • Seite 4 D103026#1...
  • Seite 5 Abbildung 2 Plattform/Aufbauten M 1 : 1 Batteriehalterung Hier erwärmen und abwinkeln! Motoruntergestell Hier erwärmen und abwinkeln! D103026#1...
  • Seite 6 D103026#1...
  • Seite 7 Abbildung 3 Seitenflächen Aufbauten M 1 : 1 Schneideplan Hier erwärmen und abwinkeln! Sitz Schneideplan Hier erwärmen und abwinkeln! D103026#1...
