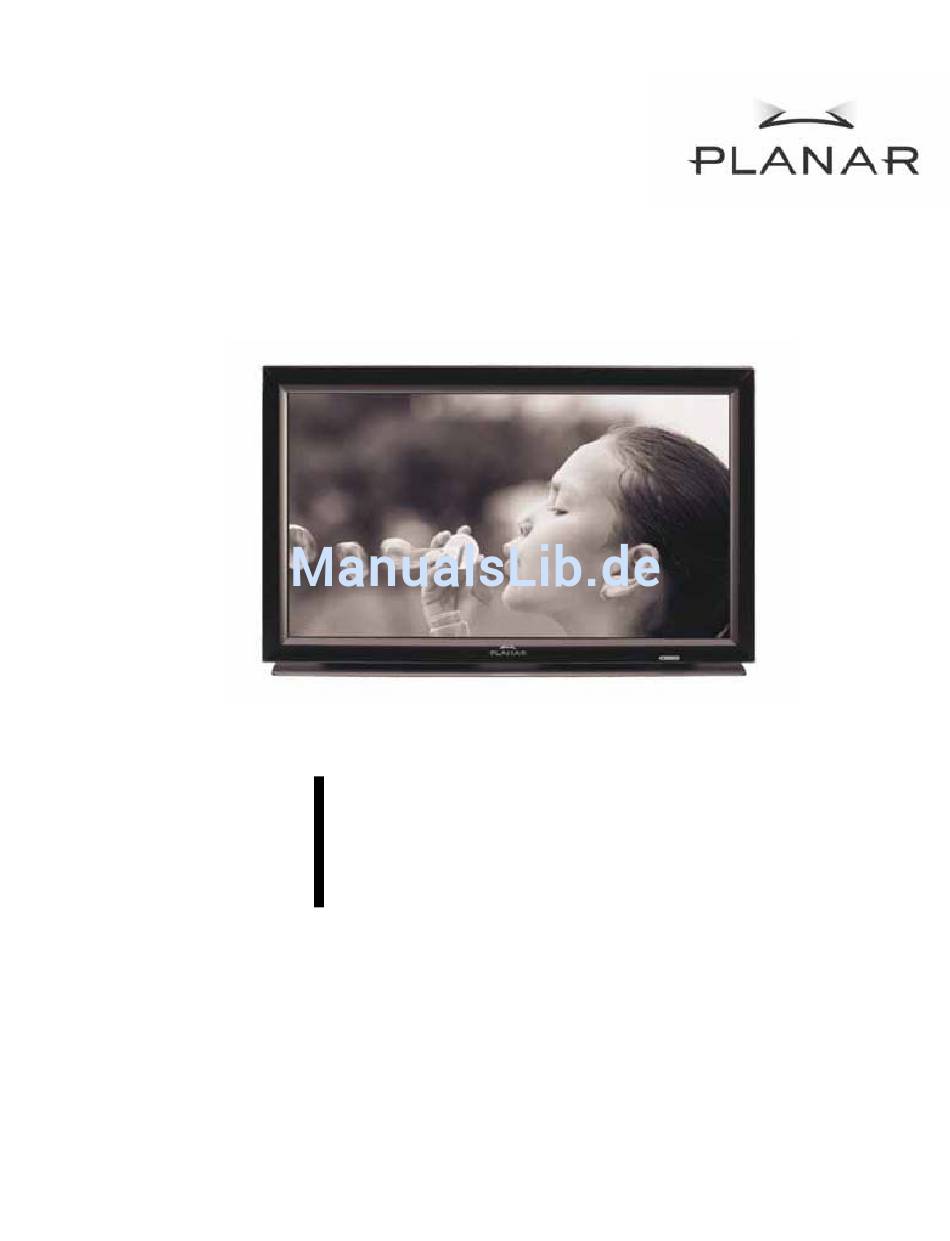

- Seite 1 PD370/PD420/PD470/PD520 Home Theater-Spezialmonitor Benutzerhandbuch www.PlanarHomeTheater.com...
- Seite 2 Planar Systems, Inc. Corporate Headquarters 1195 NW Compton Drive Beaverton, OR 97006-1992 Planar Customer Support Telefon: USA: 1-866-PLANAR1 (866) 752-6271 Außerhalb USA: (503) 748-5799 E-Mail: PlanarSupport@planar.com Technische Online-Bibliothek: http://www.planar.com/support Geschäftszeiten: M-F, 3 – 19 Uhr ET, 11 – 3 Uhr GMT...
-
Seite 3: Markenzeichen
Vorwort Über dieses Benutzerhandbuch Dieses Benutzerhandbuch betrifft das PD370/PD420/PD470/PD520 Home Theater. Die Angaben in diesem Handbuch wurden sorgfältig überprüft, dennoch kann keine Gewähr für ihre inhaltliche Richtigkeit übernommen werden. Wir behalten uns das Recht vor, die Angaben in den vorliegenden Unterlagen ohne vorherige Mitteilung zu ändern. -
Seite 4: Wichtige Recyclinghinweise
Innerhalb der EU besteht Recyclingpflicht. Registrieren Sie Ihr Planar-Produkt noch heute Vielen Dank, dass Sie sich für ein Produkt von Planar entschieden haben. Damit Sie in den Genuss aller Vorteile Ihres Planar-Produktes und der Planar-Serviceleistungen kommen, registrieren Sie Ihr Planar-Produkt noch heute. Besuchen Sie unsere Website: http://www.planar.com/support/product_registration.html... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Sicherheitshinweise ........................5 Übersicht ..............................7 Merkmale ............................7 Packungsinhalt ........................... 7 Bezeichnung der Bedienelemente und Anschlüsse................8 Vorderseite ..........................8 Bedienfeld ..........................8 Anschlüsse ..........................8 Anschlüsse (Fortsetzung)......................9 Rückseite............................ 9 Installation..............................10 Aufbau.............................. 10 Hinweise........................... 10 Auspacken.......................... -
Seite 6: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Dieses Produkt ist für den Betrieb innerhalb bestimmter Spezifikationsvorgaben und Grenzwerte ausgelegt. Bei Missachtung droht Stromschlag oder Brandgefahr. Um eine Beschädigung des Produktes zu vermeiden, sollten Sie die nachfolgenden Regeln beherzigen, wann immer Sie das Produkt installieren, benutzen oder warten. Lesen Sie die folgenden Sicherheitshinweise durch, ehe Sie den Monitor benutzen. - Seite 7 gebrauchen wollen vom Netz. Dies schützt den Monitor vor Beschädigung durch Spannungsspitzen. Versuchen Sie niemals, das Produkt selbst zu reparieren oder zu warten. Wenn das Gerät geöffnet bzw. die Rückplatte entfernt wird, werden Teile, die unter gefährlich hoher Spannung stehen, freigelegt und es bestehen Stromschlag- und andere Verletzungsgefahren.
-
Seite 8: Übersicht
Übersicht PD370/PD420/PD470/PD520 sind native 1920 x 1080 HDTV-Monitore mit einer Anzeigeleistung von echt 16,7 M Farben (8-Bit/Farbe). . Merkmale - Hohe Helligkeit - Dynamisches Kontrastverhältnis (nicht PD370) - Schnelle Reaktionszeit - Hohe Farbsättigung - Max. Auflösung 1920 x 1080 (volles HD-Format) - Ultrabreiter Betrachtungswinkel :176 (H) / 176 (V) - Unterstützung für PIP/PAP-Funktionen... -
Seite 9: Bezeichnung Der Bedienelemente Und Anschlüsse
Bezeichnung der Bedienelemente und Anschlüsse Vorderseite LED-Lampe und IR-Sensor vorne Bedienfeld Anschlüsse Um 90 Grad gedreht... -
Seite 10: Anschlüsse (Fortsetzung)
Anschlüsse (Fortsetzung) Um 90 Grad gedreht │ - Netz ein ○ - Netz aus Netzschalter – Schalter und Netzanschluss Netzkabel Netzkabel Das Netzkabel dient dazu, den Monitor an einer normalen Haushaltssteckdose ○ anzuschließen. Stecken Sie das Kabel am Netzanschluss an. „“│“ - eingeschaltet, „“ “... -
Seite 11: Installation
• Lesen Sie die Bedienungsanleitung Ihrer Videoquellgeräte, ehe Sie die Verbindungen herstellen. Auspacken PD370/PD420/PD470/PD520 sind in einem Karton verpackt. Im Karton befindet sich weiteres Verpackungsmaterial, das den Monitor beim Transport vor Beschädigungen schützen soll. Richten Sie vor dem Auspacken des Monitors eine stabile, ebene und saubere Fläche in der Nähe einer Netzsteckdose. -
Seite 12: Grundlegende Bedienung
Grundlegende Bedienung Die benötigten externen Geräte an den Monitor anschließen, ehe Sie die folgenden Schritte durchführen. Info Englisch ist als Bildschirmsprache voreingestellt. Um die OSD-Sprache zu ändern, siehe Abschnitt E der OSD-Menüfunktion auf Seite 19. A. Anschluss des Netzkabels Das Netzkabel wird in die Netzkabelbuchse an der Rückseite des Monitors gesteckt. Stecken Sie den Netzstecker in die Netzsteckdose und schalten Sie den Netzschalter auf “│”, um den Monitor einzuschalten bzw. -
Seite 13: Fernbedienung
Fernbedienung BEZEICHNUNG FUNKTION Monitor einschalten Monitor ausschalten Nach oben Nach links Nach rechts Nach unten ENTER Eingabe MENU OSD-Menü öffnen MUTE Stummschaltung Volume + Lautstärke aufdrehen Volume – Lautstärke reduzieren EXIT Beenden Auswahl des Anzeigemodus MODE (Sport, Kino, Spiel, Lebendig, Benutzer) AUTO Nächsten aktiven Port suchen... -
Seite 14: Bildschirm (Osd)-Menü
Bildschirm (OSD)-Menü Video-Modus Hauptmenü Untermenü Untergeordnetes Beschreibung Einstellung Untermenü Schema Auswahl des Anzeigemodus Benutzer, Sport, Spiel, Kino, Bildeinstellung Lebendig Helligkeit Einstellung der 0~100 Bildschirmhelligkeit Kontrast Einstellung des 0~100 Bildschirmkontrastes Sättigung Einstellung der Bildsättigung 0~100 Farbton Einstellung des Bildfarbtons 0~100 Schärfe Einstellung der Bildschirmschärfe 0~24 Reset... - Seite 15 PIP-Modus Auswahl der PIP-Modus Aus, Großes PIP, Kleines PIP, Seite-an-Seite PIP-Position Einstellung der PIP-Position Unten rechts, Oben links, Oben rechts, Unten links, Benutzer PIP-Anzeigeformat 16:9, 4:3, Letterbox Leerbildschirm Einstellung der Hintergrundfarbe Schwarz, blau Front-LED Auswahl der Funktion der Ein, Aus Front-LED Werkseinstellung Rücksetzen auf die...
- Seite 16 Takt Einstellung der Taktposition Takte/Leitung Einstellung der Takte/Leitung Stereo/SAP Auswahl des Audiomodus Stereo, Mono, SAP Bass Regulierung der Basslautstärke -10~10 Audioeinstellungen Höhen Regulierung der Höhenlautstärke -10~10 Balance Einstellung der Bildschirmbalance -10~10 Reset Rücksetzen auf Standardwerte Ja, Nein Autom. Suche Ein, Aus Hauptbild Auswahl der Auswahl der...
-
Seite 17: Bedienung Des Osd
Bedienung des OSD Hierarchie des OSD-Menüs (PC-Modus) A. Bildeinstellung Seitlich am Controller: „MENU/EXIT“ drücken, um die Option „Bildeinstellung“ zu öffnen. „ “ öffnet das Unterpunkt-Menü (Helligkeit, Kontrast….). Mit „ “ oder „ “ das gewünschte Objekt anwählen. „ “ öffnet den Unterpunkt, den Sie einstellen möchten. Den gewünschten Wert mit „... -
Seite 18: Audioeinstellung
C. Audioeinstellung Seitlich am Controller: „MENU/EXIT“ drücken, um die Option „Audioeinstellungen“ zu öffnen. „ “ öffnet das Unterpunkt-Menü. Mit „ “ oder „ “ das gewünschte Objekt anwählen. „ “ öffnet den Unterpunkt, den Sie einstellen möchten. Den gewünschten Wert mit „ “ oder „ “ einstellen. „MENU/EXIT“... -
Seite 19: Uhrzeit/Timer-Einstellung
„EXIT“ beendet die Einstellung und speichert Ihre Änderungen. F. Uhrzeit/Timer-Einstellung Seitlich am Controller: 1. „MENU/EXIT“ drücken, um die Option „Uhrzeit/Timer“ zu öffnen. 2. „ “ öffnet das Unterpunkt-Menü. 3. Mit „ “ oder „ “ das gewünschte Objekt anwählen. 4. „ “ öffnet den Unterpunkt, den Sie einstellen möchten. 5. -
Seite 20: Anzeigeeinstellung
B. Anzeigeeinstellung Seitlich am Controller: „MENU/EXIT“ drücken, um die Option „Anzeigeeinstellungen“ zu öffnen. „ “ öffnet das Unterpunkt-Menü. Mit „ “ oder „ “ das gewünschte Objekt anwählen. „ “ öffnet den Unterpunkt, den Sie einstellen möchten. Den gewünschten Wert mit „ “ oder „ “ einstellen. „MENU/EXIT“... -
Seite 21: Menüeinstellung
„EXIT“ beendet die Einstellung und speichert Ihre Änderungen. E. Menüeinstellung Seitlich am Controller: „MENU/EXIT“ drücken, um die Option „Menüeinstellungen“ zu öffnen. „ “ öffnet das Unterpunkt-Menü. Mit „ “ oder „ “ das gewünschte Objekt anwählen. „ “ öffnet den Unterpunkt, den Sie einstellen möchten. Den gewünschten Wert mit „... -
Seite 22: Fehlerbehebung
Fehlerbehebung Prüfen Sie, ob sich der aufgetretene Fehler anhand der nachstehenden Tabelle beseitigen lässt, ehe Sie den Kundendienst rufen: Kein Bild Ist das Netzkabel des Monitors Kontrollieren Sie, ob das Netzkabel richtig an der Netzsteckdose angeschlossen? angeschlossen ist. Steht der Netzschalter in der Stellung „|“? Leuchtet die Netzanzeige Falls ja, drücken Sie auf die „ON“-Taste an der Fernbedienung gelb? -
Seite 23: Technische Daten
Technische Daten Bezeichnung Technische Daten Einheit Modell-Nr. PD370 PD420 PD470 PD520 Auflösung 1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080 Helligkeit Nits Kontrastverhältnis 1200:1 1500:1 1500:1 1500:1 LCD-Panel Dynamisches n.zutreff. 6000:1 6000:1 6000:1 Kontrastverhältnis Reaktionszeit Typ. 6,5 ms (grau zu grau) -
Seite 24: Funktion
DDC 2B kompatibel Plug & Play 7 Tasten Taste OSD-Tasten VESA-Standard 200 x 200 Wandbefestigung Funktion 7,87*7,87 Zoll Wandbefestigung 2-Wege-Steuerung, Datenaustausch, Firmware-Upgrade RS232 Hinweis 1: 2 HDMI-Eingänge nicht gleichzeitig mit PIP/PBP. Hinweis 2: Video1 + AV1 = SCART (SCART ist in Europa üblich. SCART wird unterstützt durch Anschluss an Component (Video 1) und Composite (AV1) (nicht inbegriffen) -
Seite 25: Konformitätserklärung
EN60950:2001 Sicherheit von Einrichtungen der Informationstechnik Die von dieser Richtlinie vorgeschriebene technische Konstruktionszeichnung befindet sich am Hauptsitz von Planar Systems, Inc., 1195 NW Compton Drive., Beaverton, Oregon Hinweis: Dieses Gerät wurde geprüft und erfüllt nach Teil 15 der FCC-Vorschriften die Grenzwerte für ein Digitalgerät der Klasse B. - Seite 26 E-Mail: PlanarSupport@planar.com Technische Online-Bibliothek: http://www.planar.com/support Geschäftszeiten: M-F, 8 – 20 Uhr ET, 12 – 24 Uhr GMT © 2007 Planar Systems, Inc. Planar ist ein eingetragenes Markenzeichen der Planar System, Inc. Andere Markenzeichen und Namen sind das Eigentum der jeweiligen Markenrechtsinhaber.
