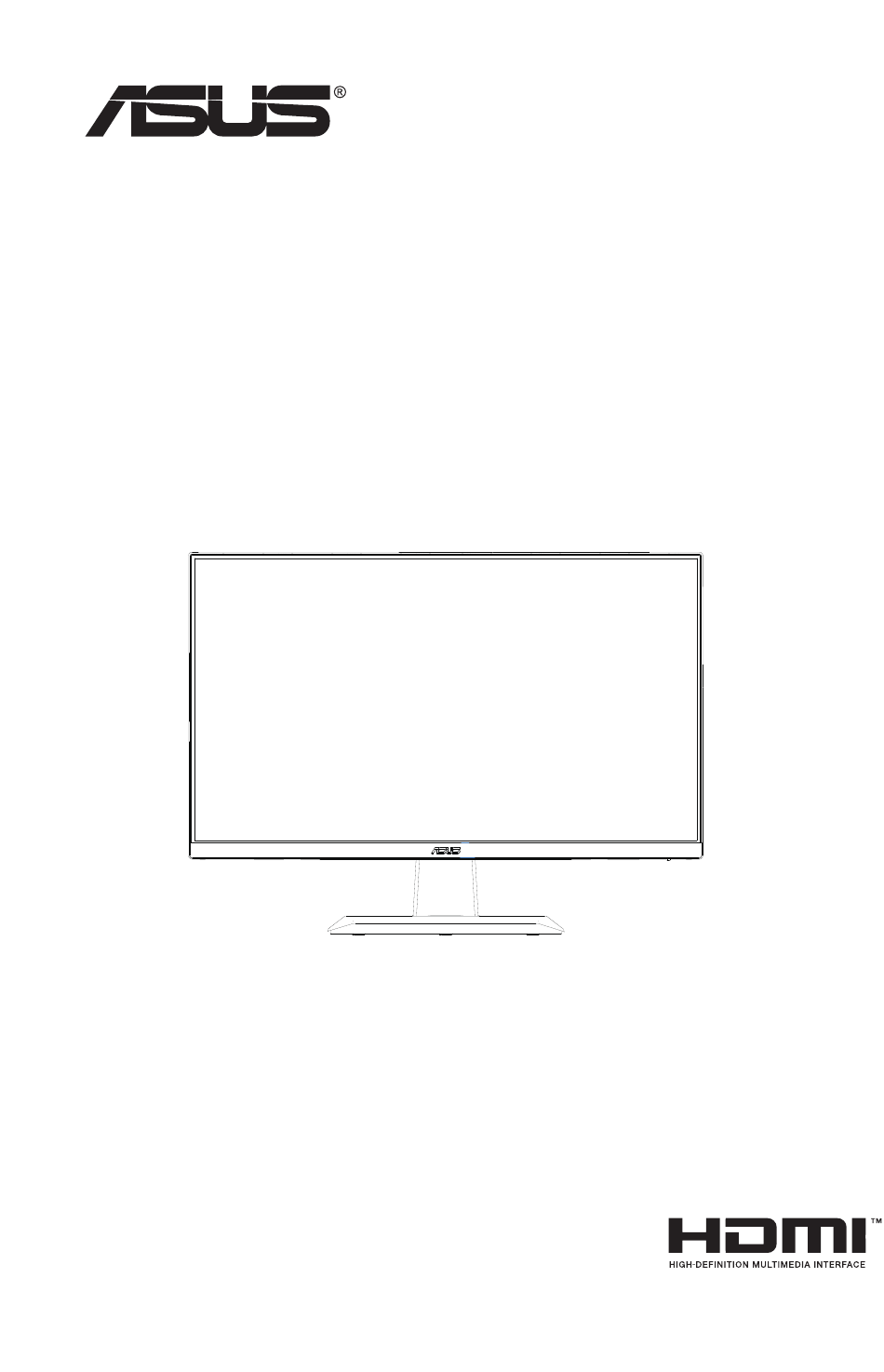

- Seite 1 VA27E-Serie LCD-Monitor Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
ASUS stellt dieser Anleitung ohne Mängelgewähr und ohne jegliche Garantien und Gewährleistungen gleich welcher Art, ob ausdrücklich oder implizit, einschließlich implizierter Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck zur Verfügung. In keinem Fall haften ASUS, ihre Direktoren, leitenden Angestellten, Mitarbeiter oder Agenten für jegliche indirekten, speziellen, beiläufigen oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverlust,... - Seite 3 A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories.
-
Seite 4: Hinweise
Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. - Seite 6 WARNUNG Die Nutzung anderer als der angegebenen Kopf- oder Ohrhörer kann aufgrund übermäßiger Geräuschpegel zu Hörverlust führen. 1. Entsorgen Sie Elektrogeräte nicht als unsortierten Hausmüll, verwenden Sie separate Sammelsysteme. 2. Wenden Sie sich für Informationen bezüglich verfügbarer Sammelsysteme an Ihre Stadtverwaltung. 3.
-
Seite 7: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten. Heben Sie das Display nicht am Ständer oder am Kabel an. -
Seite 8: So Finden Sie Weitere Informationen
So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Weitere Dokumentation Das Gerätepaket enthält u. -
Seite 9: Herzlich Willkommen
® Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. -
Seite 10: Monitor Montieren
Monitor montieren So montieren Sie den Monitor: Legen Sie den Bildschirm flach auf ein Tuch auf dem Tisch; bringen Sie dann die Basis am Arm an und fixieren Sie beide Teile sicher mit der Schraube. Sie lässt sich problemlos von Hand festziehen. Stellen Sie einen für Sie bequemen Neigungswinkel ein. -5 ~ 23 Kapitel 1: Einführung... -
Seite 11: Anschließen Der Kabel
Anschließen der Kabel 1.4.1 Rückseite des LCD-Monitors HDMI Wechselstromeingang HDMI-Anschluss VGA-Anschluss Kensington-Schloss ASUS LCD-Monitor VA27E-Serie... -
Seite 12: Installation
1.4.2 Installation Schalten Sie Ihren Computer aus und trennen Sie das Netzkabel Ihres Computers. Verbinden Sie das Signalkabel mit dem HDMI-Eingang (optional) und /oder VGA-Eingang (optional) und/oder DVI-Eingang (optional) des Monitors sowie dem HDMI-Ausgang (optional) und /oder VGA-Ausgang (optional) und/oder DVI-Ausgang der Grafikkarte des Computers. Ziehen Sie dann die Flügelschrauben am Signalkabelanschluss fest an. -
Seite 13: Sechsseitige Abbildung
Beachten Sie bei der Installation der Ersatzteile die oben aufgeführten Installationsanweisungen. • Nutzer können den Ersatz /Erwerb von qualifizierten Ersatzteilen über das lokale Kundendienstnetzwerk abwickeln. • Die lokalen Zentren und Kontakte des Kundendienstes finden Sie unter https://www.asus.com/support 1.4.3 Sechsseitige Abbildung UNIT:mm(inch) Einheit: mm (in) ASUS LCD-Monitor VA27E-Serie... -
Seite 14: Einführung
Einführung 1.5.1 Steuertaste verwenden Verwenden Sie die Steuertaste an der Rückseite des Monitors zum Anpassen der Bildeinstellungen. Menütaste / Schließen: • Diese Taste zum Aufrufen des OSD-Menüs drücken. • OSD-Menü verlassen. • Zum vorherigen Menü zurückkehren. • Tastensperre-Schnelltaste (*Hinweis 1) Schließen- / Zurück-Taste: •... -
Seite 15: Abnehmen Des Schwenkarms/Fußes (Zur Vesa-Wandmontage)
Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur Wandmontagehalterungen mit UL-Listing-Prüfzeichen mit einer Mindestbelastung von 12 kg (Schrauben: M4 x 10 mm). ASUS LCD-Monitor VA27E-Serie... -
Seite 16: Einstellen Des Monitors
Einstellen des Monitors • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie den Monitorfuß während der Einstellung des Winkels fest. •... -
Seite 17: Osd-Menü (Bildschirmmenü)
Drücken Sie zur Auswahl der hervorgehobenen Option im Menü die mittlere Taste. Wählen Sie mit und den gewünschten Parameter. Rufen Sie mit der mittleren Taste den Regler auf und nehmen Sie dann entsprechend den Anzeigen im Menü mit und Änderungen vor. ASUS LCD-Monitor VA27E-Serie... -
Seite 18: Die Osd-Funktionen
3.1.2 Die OSD-Funktionen Splendid Diese Funktion enthält 8 Optionen, die Sie nach Bedarf einstellen können. Alle Modi verfügen über eine Funktion zum Zurücksetzen, d. h., Sie können die Einstellung beibehalten oder zum vordefinierten Modus zurückkehren. ASUS VA27E Splendid Standardmodus VGA 1920x1080@60Hz Standardmodus sRGBmodus Landschaftsmodus Theatermodus Spielmodus Nachtmodus Lesemodus Dunkelkammer-Modus •... - Seite 19 (2) Langsam mit den Augen rollen (3) Augen diagonal bewegen. • Intensives blaues Licht kann zu Augenbelastung und AMD (altersbedingte Makuladegeneration) führen. Blaulichtfilter zur Reduzierung von 70 % (max.) des schädlichen blauen Lichts zur Vermeidung von CVS (Computer Vision Syndrome). ASUS LCD-Monitor VA27E-Serie...
- Seite 20 Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. ASUS VA27E Farbe Standardmodus VGA 1920x1080@60Hz Helligkeit Kontrast Sättigung Farbtemp. Hautton • Helligkeit: Möglich sind Werte zwischen 0 und 100. • Kontrast: Möglich sind Werte zwischen 0 und 100. • Sättigung: Möglich sind Werte zwischen 0 und 100.
- Seite 21 Technologie. Möglich sind Werte zwischen 0 und 100. • Kontrollen: Stellt das Seitenverhältnis auf „Vollbild“ oder „4:3“ ein. • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100. •...
-
Seite 22: Eingangswahl
Der Takt (Pixelfrequenz) steuert die Anzahl von Pixeln bei horizontaler Abtastung. Wenn die Frequenz nicht richtig eingestellt ist, zeigt der Bildschirm vertikale Streifen, das Bild wird nicht proportional dargestellt. Eingangswahl Zum Umschalten der Eingangsquelle zwischen VGA- und HDMI- Eingangssignal. ASUS VA27E Eingangswahl Standardmodus VGA 1920x1080@60Hz HDMI System-Einstellungen Funktion zum Einstellen der Systemkonfiguration. - Seite 23 Wählen Sie durch Drücken von zwischen Fadenkreuz, Timer, FPS-Zähler, Displayausrichtung, Snellen-Tafel, Amsler-Gitter und Astigmatismus. • Bestätigen Sie mit der mittleren Taste die gewählte Funktion. Drücken Sie zum Zurückkehren . Mit brechen Sie den Vorgang ab und verlassen das Menü. ASUS LCD-Monitor VA27E-Serie...
- Seite 24 GamePlus-Hauptmenü GamePlus - Fadenkreuz Fadenkreuz (Übungsmodus) Timer FPS-Zähler Anzeigeausrichtung GamePlus-Hauptmenü - Timer GamePlus - FPS • QuickFit: Enthält drei Muster: (1) Gitter (2) Papiergröße (3) Fotogröße. Gittermuster: Vereinfachen Designern und Benutzern die Anordnung von Inhalten und Layout einer Seite; dadurch erhalten sie ein einheitlicheres Aussehen und einen authentischeren Eindruck.
- Seite 25 Zurück: Zum Aufrufen der vorherigen Seite mit Systemeinstellungen. • Information: Zur Anzeige der Monitordaten. • Betriebsanzeige: Ein-/Ausschalten der Betriebs-LED. • Ein-/Austaste-Sperre: Zum Deaktivieren / Aktivieren der Ein-/Austaste. • Fabrikseinst: Mit „Ja“ werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. ASUS LCD-Monitor VA27E-Serie...
-
Seite 26: Verknüpfung
Verknüpfung Durch Auswahl dieser Option können Sie die beiden Verknüpfung- Taste einstellen. ASUS VA27E Verknüpfung Standardmodus VGA 1920x1080@60Hz Verknüpfung 1 Blaulichtfi. Verknüpfung 2 Splendid Helligkeit Kontrast Eingangswahl Farbtemp. QuickFit GamePlus 3-10 Kapitel 3: Allgemeines... -
Seite 27: Technische Daten
Ständer (B x H x T) 612,24 x 366,67 x 48,90 mm (Für VESA-Wandmontage) Verpackungsabmessungen 684 x 471 x 146 mm (B x H x T) Nettogewicht (ca.) 4,6 kg Bruttogewicht (ca.) 6,1 kg Nennspannung WS 100-240 V (Diffusionsspannung) ASUS LCD-Monitor VA27E-Serie 3-11... -
Seite 28: Lembeseitigung (Faq)
lembeseitigung (FAQ) Problem Lösungsvorschläge Betriebsanzeige leuchtet nicht. • Drücken Sie , um festzustellen, ob der Monitor eingeschaltet ist. • Vergewissern sich, dass das Netzkabel richtig an Display und Steckdose angeschlossen ist. • Prüfen Sie die Betriebsanzeige-Funktion im Hauptmenü. Wählen Sie zum Einschalten der Betriebs-LED „EIN“. -
Seite 29: Unterstützte Timings
60Hz 44,772kHz 1280x720 75Hz 56,456kHz 1280x768 (RB) 60Hz 47,396kHz 1280x800 (RB) 60Hz 49,306kHz 1280x800 60Hz 49,702kHz 1280x800 75Hz 62,795kHz 1366x768 60Hz 47,712kHz 1440x900 (RB) 60Hz 55,469kHz 1440x900 75Hz 70,635kHz 1680x1050 (RB) 60Hz 64,674kHz 1920x1080 60Hz 66,587kHz ASUS LCD-Monitor VA27E-Serie 3-13... - Seite 30 SD/HD-Timings (nur HDMI-Eingang) HDMI 1.3, CEA-861B-Formate, SD/HD-unterstützte primäre Timings von (nur HDMI- Eingang) Auflösung Wiederholfrequenz Horizontalfrequenz 640x480P 59,94 / 60Hz 31,469 / 31,5kHz 720x480P 59,94 / 60Hz 31,469 / 31,5kHz 720x576P 50Hz 31,25kHz 1280x720P 50Hz 37,5kHz 1280x720P 59,94 / 60Hz 44,955 / 45 kHz 1920x1080i 50Hz...
