I
al momento del test, il prodotto 146 69 deve avere cor-
rente e tensione su ciascuna fase.
inoltre, questa funzione considera l'FP dell'installazione
compreso tra 0,6 < PF < 1. se l'FP dell'installazione non
è compreso in questo intervallo, la funzione non può
essere utilizzata.
il collegamento dei ti è controllato unicamente in 4 BL/3
BL/2BL/1 BL.
L'insieme del collegamento è controllato in 4NBL e 3
NBL.
elenco degli errori:
Err 0 = nessun errore
Err 1 = inversione del raccordo del tC sulla fase 1
Err 2 = inversione del raccordo del tC sulla fase 2
Err 3 = inversione del raccordo del tC sulla fase 3
Err 4 = inversione in tensione tra v1 e v2
Err 5 = inversione in tensione tra v2 e v3
Err 6 = inversione in tensione tra v3 e v1
Per quanto riguarda gli err 1, err 2 e err 3, la modi-
fica si può applicare automaticamente tramite pro-
dotto 146 69 o manualmente, correggendo il colle-
gamento delle correnti.
Per quanto riguarda gli err 4, err5 e err 6, la modifica
si deve applicare manualmente, correggendo il collega-
mento delle tensioni.
NL
tijdens de test moet de product 146 69 stroom hebben
en spanning op beide fasen.
Bovendien is deze functie gebaseerd op een FP van de
installatie tussen 0,6 < PF < 1. als de FP van de installa-
tie zich niet binnen deze zone bevindt kan deze functie
niet worden gebruikt.
in 4 BL / 3 BL / 2BL / 1 BL, wordt alleen de aansluiting
van de ti's gecontroleerd.
in 4NBL en 3 NBL wordt het geheel van de aansluiting
gecontroleerd.
Lijst van fouten weergegeven:
Err 0 = geen enkele fout
Err 1 = inversie van de aansluiting van
de stroomtransformator op fase 1
Err 2 = inversie van de aansluiting van
de stroomtransformator op fase 2
Err 3 = inversie van de aansluiting van
de stroomtransformator op fase 3
Err 4 = spanningsinversie tussen v1 en v2
Err 5 = spanningsinversie tussen v2 en v3
Err 6 = spanningsinversie tussen v3 en v1
voor err 1, err 2 en err 3, kan de wijziging automatisch
plaatsvinden via de product 146 69 of handmatig door
de aansluiting van de stromen te corrigeren.
voor de err 4, err5 en err 6 moet de wijziging handma-
tig worden doorgevoerd door middel van het corrigeren
van de aansluiting van de spanningen.

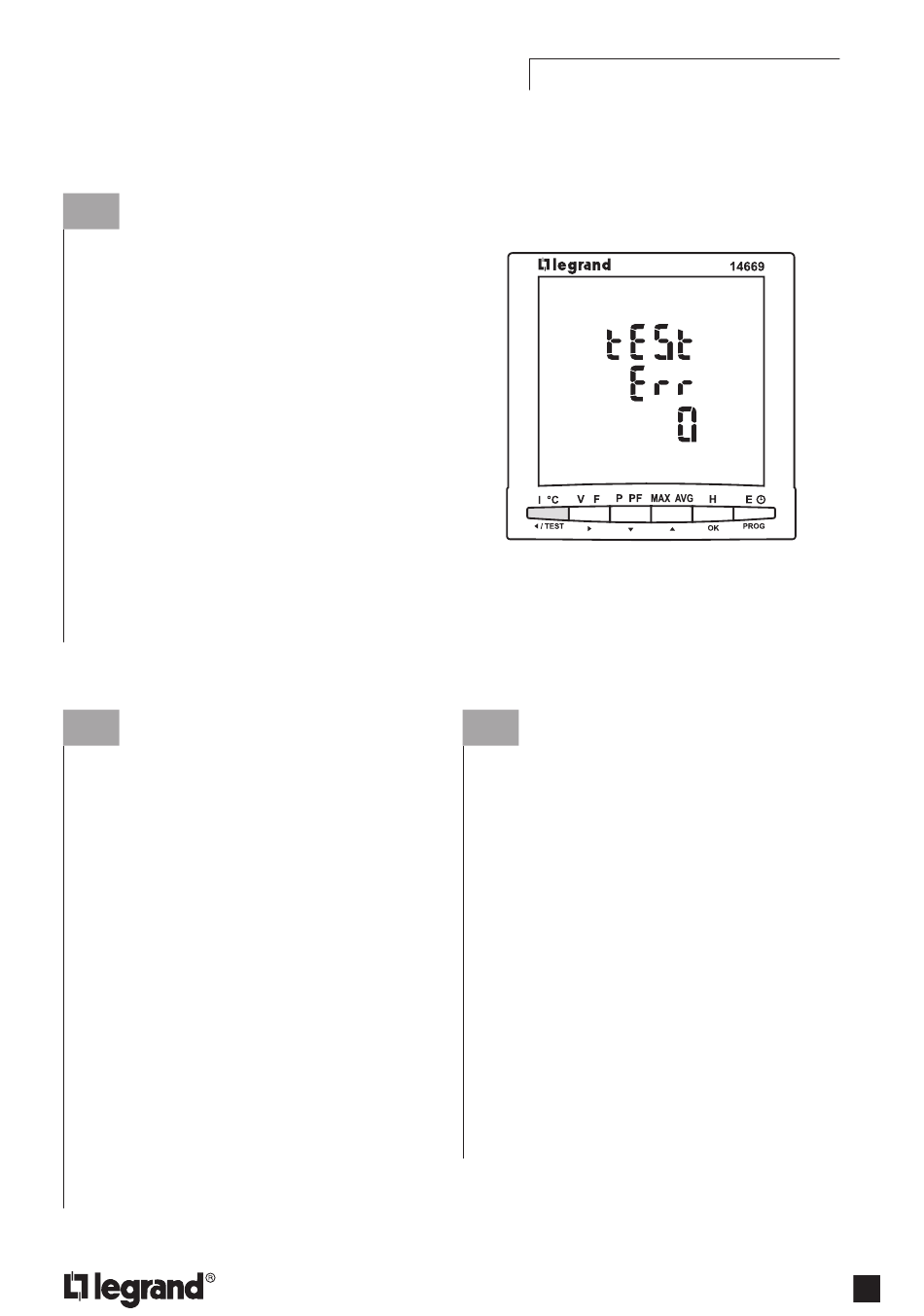

foNcTIoN DE TEST DE RAccoRDEMENT
x 1
3 sec.
E
Durante la prueba, el producto 146 69 debe recibir
corriente y tensión en cada una de las fases.
además, esta función considera que el factor de
potencia (FP) de la instalación se encuentra entre
0,6 < PF < 1. si el FP de la instalación no está en ese
intervalo, no se podrá utilizar la función.
en los modelos 4 BL / 3 BL / 2BL / 1 BL, únicamente
está controlada la conexión de los ti.
en los modelos 4 NBL y 3 NBL están controladas
todas las conexiones.
Listado de errores comunicado:
Err 1 = inversión de la conexíon tC fase 1
Err 2 = inversión de la conexíon tC fase 2
Err 3 = inversión de la conexíon tC fase 3
Err 4 = inversión intensión entre v1 e v2
Err 5 = inversión intensión entre v2 e v3
Err 6 = inversión intensión entre v3 e v1
en el caso de los modelos err 1, err 2 y err 3, la
modificación puede realizarse de forma automática a
través del producto 146 69 o manual por medio de la
corrección de la conexión de la corriente.
en el caso de los modelos err 4, err5 y err 6, la modi-
ficación puede realizarse de forma manual por medio
de la corrección de la conexión de la tensión.
146 69
146 69 - Ref.: N292511/02
43
