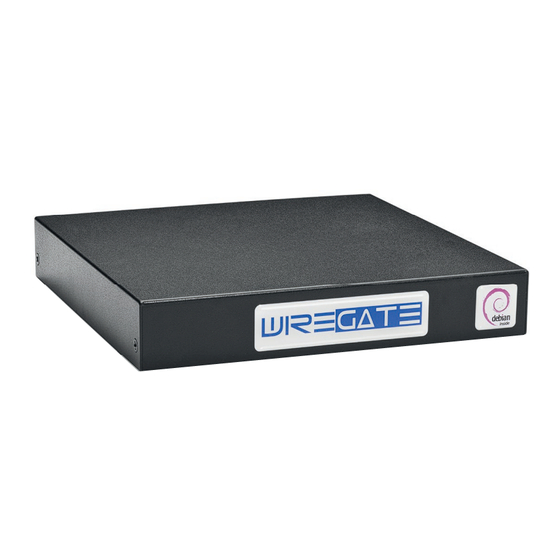

Inhaltszusammenfassung für WireGate WiraGate1 Multifunktionsgateway
- Seite 1 DEUTSCH Quick Start Guide WireGate 1 Multifunktionsgateway 1-Wire to KNX Edition...
-
Seite 2: Sicherheitshinweise
• Kontrollieren Sie vor der Inbetriebnahme alle Komponenten: Lassen Sie beschädigte Teile nur vom Fachmann kontrollieren. Wenn Reparaturen unsachgemäß durchgeführt werden, können Unfälle für den Betreiber entstehen. Verwenden Sie nur originale Ersatzteile von WireGate. • Schützen Sie die Anschlussleitungen: Benutzen Sie die Anschlussleitung nicht zum Ziehen des Netz- steckers und zum Tragen des Gerätes. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Einführung Funktionen Inbetriebnahme WireGate Anschlüsse Systemvoraussetzungen für die Inbetriebnahme Inbetriebnahmeschritte Konfiguration IP-Konfiguration Konfiguration des KNX-Buszugriff Konfiguration der 1-Wire Sensoren Technische Daten Support Entsorgung / Aufklärung nach Batteriegesetz... -
Seite 4: Einführung
ISM Funk* Seriell *Zur Nutzung von KNX, 1-Wire und ISM Funk wird jeweils ein USB Hostadapter benötigt. Diese können separat unter www.wiregate.de erworben werden. Funktionen *Zur Nutzung von KNX, 1-Wire und ISM Funk wird jeweils ein USB Hostadapter benötigt. Diese können separat unter www.wiregate.de erworben werden. -
Seite 5: Inbetriebnahme Wiregate
Inbetriebnahme WireGate Anschlüsse PS2 (Maus / Tastatur USB-Anschlüsse Netzwerk / LAN-Anschluss i.d.R nicht benötigt) (TP-UART, 1-Wire) Ethernet 10/100 Base-T Kopfhörer Mikrofon Line In Line Spannungsversorgung VGA (i.d.R Serielle Schnittstelle 12V DC/1,2A nicht benötigt) (z.B. TP-UART) Bitte beachten Sie: An der Unterseite des Gerätes befi ndet sich ein Etikett mit Produkt- und Benutzerinforma- tionen für die Inbetriebnahme. -
Seite 6: Inbetriebnahmeschritte
Inbetriebnahme • Verbinden Sie die Netzwerkschnittstelle des Multifunktionsgateways per Netzwerkkabel (CAT5) mit einem Ethernet Hub, Switch oder direkt mit dem zur Inbetriebnahme genutzten System (PC, Mac, Tablet etc). • Anschließen der KNX-Schnittstelle (falls vorhanden). • Anschließen des / der 1-Wire Busmaster. •... -
Seite 7: Konfiguration Des Knx-Buszugriff
Konfiguration des KNX-Buszugriffs Unter dem Menüpunkt EIB / KNX Buszugriff können Sie die Konfiguration der KNX-Schnittstelle vornehmen. Weitere Details entnehmen Sie bitte der Online-Hilfe. Ob und welche Schnittstellen bereits automatisch erkannt wurden, können Sie beim Aufruf der Konfigurati- onsseite erkennen: Konfiguration EIB/KNX Buszugriff Modulkonfiguration Status... -
Seite 8: Konfiguration Der 1-Wire Sensoren
Konfiguration der 1-Wire Sensoren Unter dem Menüpunkt Sensoren / Werte konfigurieren erfolgt die Konfiguration / Zuordnung der 1-Wire Sen- soren zu KNX GA-Adressen: Die Einrichtung ist selbsterklärend, weitere Details entnehmen Sie bitte der Online-Hilfe. -
Seite 9: Technische Daten
Technische Daten Spezifikation: • Board / CPU: Mini ITX (low Profile) / 500 MHz AMD Geode (LX800) 5x86 / Award BIOS • HW-Watchdog und AES-Beschleuniger in Chipsatz integriert. • DRAM: 256 MB SDRAM (fest) • Massenspeicher: 4 GB SSD Industrial Grade (SLC NAND Flash) Betriebsbereich / Spannungsversorgung: •... -
Seite 10: Support
Beschreibung des Problems. Zudem möchten wir Sie bitten, zunächst alle verfügbaren Updates zu Installieren und den abgesicherten Wartungszugang („WireGate Central“) zu aktivieren, sofern Netzwerk- und Internetanschluss vorhanden sind. Dies ermöglicht uns einen direkten Zugriff auf das Gerät und damit eine schnelle Problembehebung. -
Seite 11: Entsorgungshinweis / Aufklärung Nach Batteriegesetz
Am Schammacher Feld 1 D-85567 Grafing fax: +49-8092-25792-10 Email: sales@wiregate.de Bitte beachten Sie für die Rückgabe: Das übliche Gebrauchsende der Batterie / Akku muss erreicht sein (entladen), ansonsten muss Vorsorge gegen Kurzschluss getroffen werden. Besondere Hinweise für die Rückgabe von Lithium-Batterien: Lithium-Batterien und Metall-Batterien beziehungsweise Produkte, in denen diese Batterien enthalten sind, unterliegen dem Europäischen Übereinkommen über die internationale Beförderung gefährlicher Güter auf... - Seite 12 Open Source Software Dieses Produkt enthält Open Source Software, die der GPL (GENERAL PUBLIC LICENSE) unterliegt. Alle Quelltexte können bei uns angefordert werden bzw. sind unter repo.wiregate.de mit dem Debian Paketma- nagementsystem kostenlos abrufbar. © 2009-2017 Elaborated Networks GmbH, Doc ID: 2100 V3.0 / 2017-09-07 / www.wiregate.de...
