Ubicar los dos elementos de la célula fotoeléctrica (transmisor y receptor), teniendo cuidado de
que estén paralelos entre sí y a la misma altura (40-60 cm) del suelo y a una distancia de 10 cm
de la zona de conducción o aplastamiento. En caso de puertas de hojas dicha distancia estará es-

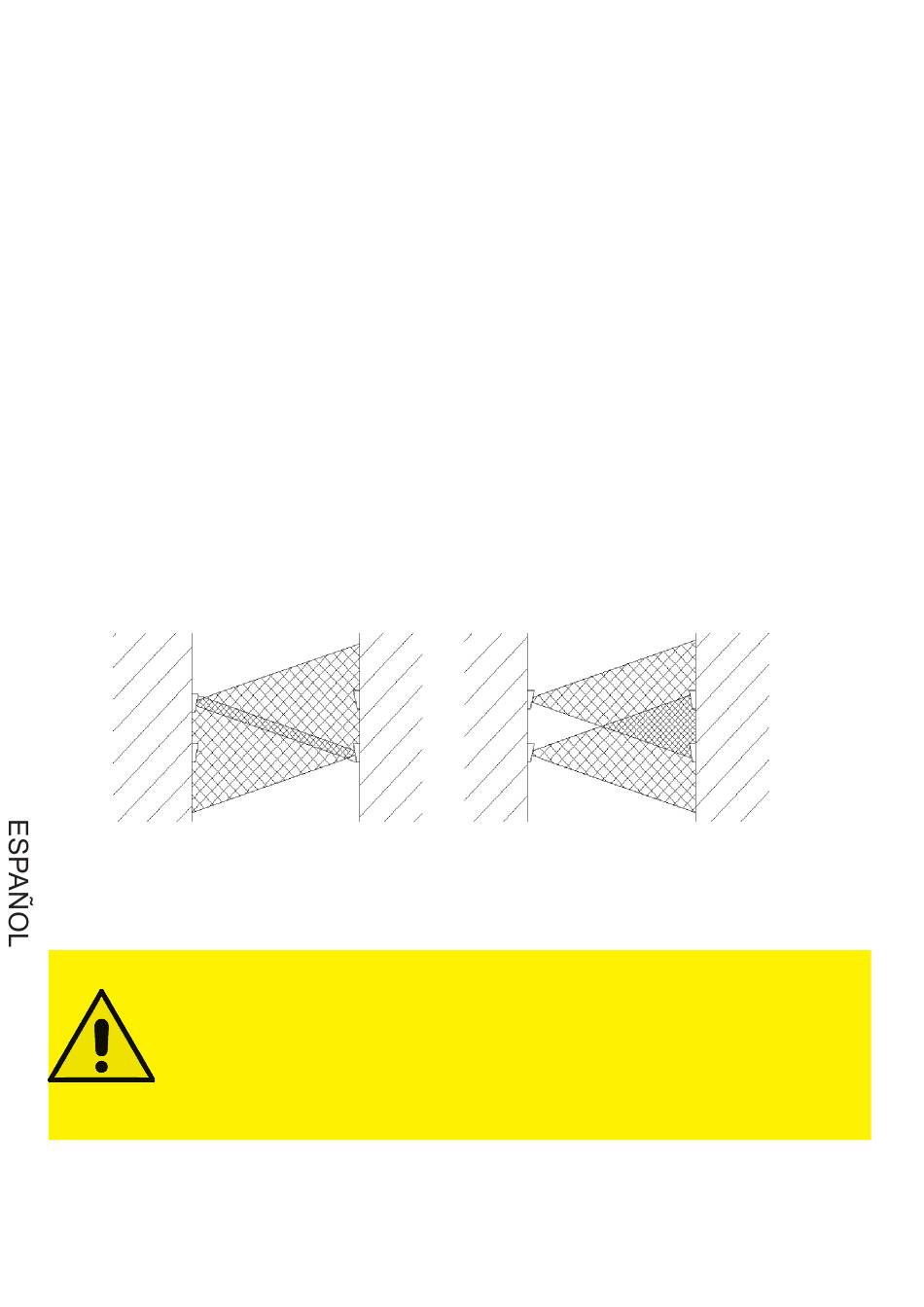

tablecida en la posición de apertura completa de la hoja. En el caso de que instalaran dos células
fotoeléctricas, una junto a la otra, se aconseja fijar junto al receptor de una el transmisor de la otra
(fig.1) de modo que se evite que el transmisor 1 interfiera con el receptor 2 (fig.2) y no garantice
una seguridad adecuada. Para un buen funcionamiento del dispositivo es necesario no instalar el
receptor inmediatamente cerca de los faroles de iluminación, cerca de controles electrónicos de
triac o similares. Además se prohibí hacerla funcionar por reflexión. Realizar las conexiones eléc-
tricas en las cajas de terminales teniendo en cuenta que los intercambios de los relé en el receptor
se refiere a la célula fotoeléctrica alimentada y alineada (indicado por un led rojo encendido en el
receptor). La prueba de la instalación entera en la cual se inserta el dispositivo de seguridad de-
berá ser realizada por personal calificado que deberá encargarse de las pruebas requeridas en
función del riesgo existente. Para probar el dispositivo, primero se deberá quitar la alimentación
de las células fotoeléctricas y verificar el estado de alarma, luego alimentar solamente el receptor
y controlar el estado de la alarma. Plegar el saco de nylon (que cumple la función de atenuación)
dado en dotación y ponerlo delante de la célula fotoeléctrica. Controlar además que, interrumpien-
do el haz muchas veces, se produzca la conmutación de los relé y se apague el led rojo ubicado
en el receptor. Al finalizar la operación quitar el saco de nylon.
TX1
RX2
SOLUCIÓN ÓPTIMA
Es conveniente leer atentamente las instrucciones antes de realizar la instalación.
La inobservancia de las instrucciones, el uso inadecuado o un error de conexión po-
dría perjudicar la seguridad o el correcto funcionamiento del dispositivo, y por consi-
guiente de la instalación entera.
Se declina toda responsabilidad por mal funcionamiento y/o daños debidos a su
inobservancia.
La empresa se reserva el derecho a introducir modificaciones y mejoras en el pro-
ducto.
INSTALACIÓN
SI
RX1
TX2
NO
TX1
TX2
SOLUCIÓN INCORRECTA
16
RX1
RX2
