KEY 900FT-30 Bedienungsanleitung Seite 10

Placer les deux éléments de la photocellule (émetteur et récepteur) en veillant à ce qu'ils soient
parallèles entre eux et se situent à la même hauteur (40-60 cm) du sol et à une distance de 10 Cm
de la zone de coulissement ou d'écrasement. Dans le cas de portails battants, cette distance devra

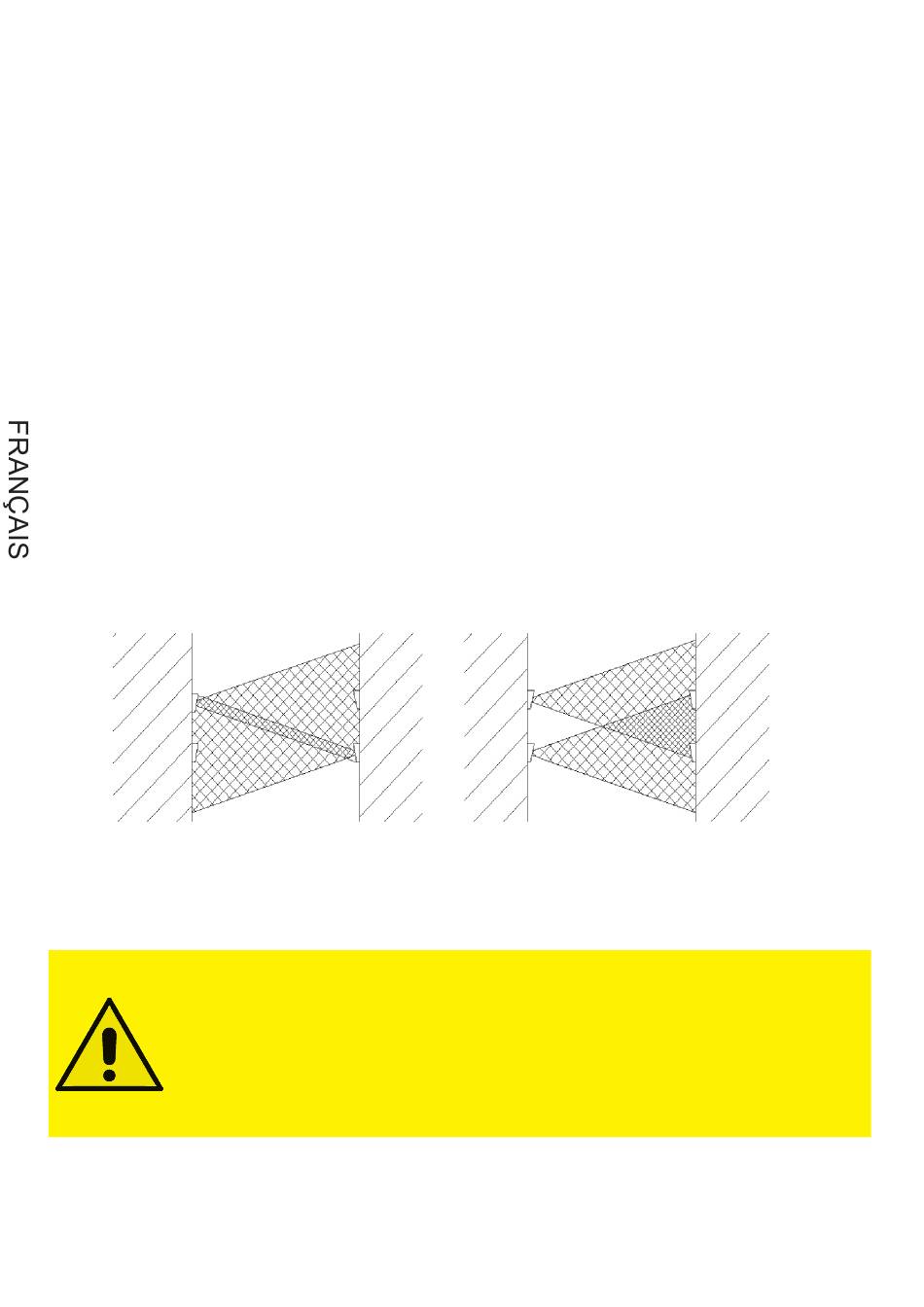

être déterminée vantail complètement ouvert. Dans le cas d'installation de deux photocellules
(juxtaposées), il est conseillé de fixer à côté du récepteur d'une photocellule l'émetteur de l'autre
(figure 1) de manière à éviter que l'émetteur 1 puisse interférer avec le récepteur 2 (figure 2), ce
qui aurait pour conséquence de ne pas assurer une sécurité adéquate.
Pour un bon fonctionnement du dispositif de sécurité, il faut éviter d'installer le récepteur aux alen-
tours d'un éclairage (lampes, spots, phares ou autres), à proximité de contrôles électroniques
à triac et équivalents. En outre, il est interdit de la faire fonctionner par réflexion. Réaliser les
branchements électriques dans les borniers en tenant compte que l'échange des relais dans le
récepteur se réfère à la photocellule sous tension et alignée (signalisation par LED rouge allumée
sur le récepteur).L'essai de l'installation comportant le dispositif de sécurité doit être effectué par
un personnel qualifié qui procédera en fonction du risque présent. Pour tester le dispositif, il faut
couper l'alimentation en énergie électrique aux photocellules et vérifier l'état d'alarme, puis mettre
sous tension le récepteur uniquement et vérifier l'état d'alarme. Plier le sachet en nylon (qui joue le
rôle d'atténuateur) fourni et le placer devant la photocellule. Contrôler ensuite que la commutation
des relais et l'extinction de la LED rouge incorporée au récepteur se produisent après avoir provo-
qué plusieurs fois l'obscurcissement de la photocellule. Au terme de l'opération, retirer le sachet en
nylon.
TX1
RX2
SOLUTION OPTIMALE
Il convient de lire attentivement la notice de pose avant de procéder à l'installation.
Le non-respect des instructions contenues dans la notice de pose, l'utilisation im-
propre ou inhabituelle ou une erreur de branchement pourraient compromettre la
sécurité ou le fonctionnement correct de l'automatisme, donc de l'installation toute
entière. KEY est dégagée de toute responsabilité pour tous mauvais fonctionnement
et/ou tous dommages dérivant de l'une quelconque des conditions susmentionnées.
se réserve le droit d'apporter toutes les modifications qu'elle jugera utiles pour l'amé-
lioration de ses produits.
INSTALLATION
OUI
RX1
TX2
NON
TX1
TX2
SOLUTION DE MAUVAISE
10
RX1
RX2
