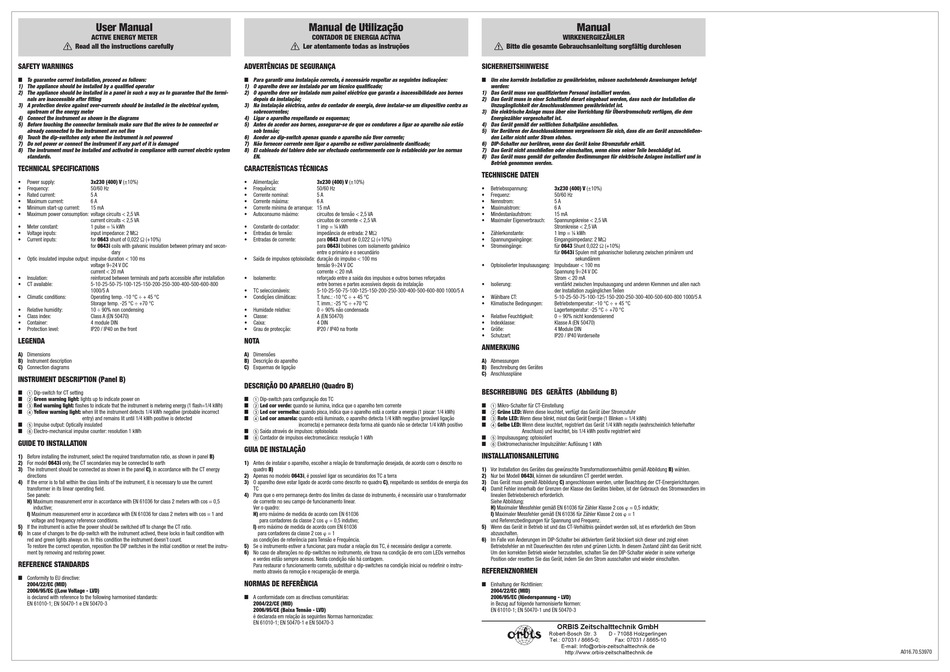

User Manual
ACTIVE ENERGY METER
Read all the instructions carefully
SAFETY WARNINGS
■ To guarantee correct installation, proceed as follows:
1) The appliance should be installed by a qualified operator
2) The appliance should be installed in a panel in such a way as to guarantee that the termi-
nals are inaccessible after fitting
3) A protection device against over-currents should be installed in the electrical system,
upstream of the energy meter
4) Connect the instrument as shown in the diagrams
5) Before touching the connector terminals make sure that the wires to be connected or
already connected to the instrument are not live
6) Touch the dip-switches only when the instrument is not powered
7) Do not power or connect the instrument if any part of it is damaged
8) The instrument must be installed and activated in compliance with current electric system
standards.
TECHNICAL SPECIFICATIONS
•
Power supply:
3x230 (400) V (±10%)
•
Frequency:
50/60 Hz
•
Rated current:
5 A
•
Maximum current:
6 A
•
Minimum start-up current:
15 mA
•
Maximum power consumption: voltage circuits < 2,5 VA
current circuits < 2,5 VA
•
Meter constant:
1 pulse = ¼ kWh
•
Voltage inputs:
input impedance: 2 MΩ
•
Current inputs:
for 0643 shunt of 0,022 Ω (+10%)
for 0643i coils with galvanic insulation between primary and secon-
dary
•
Optic insulated impulse output: impulse duration < 100 ms
voltage 9÷24 V DC
current < 20 mA
•
Insulation:
reinforced between terminals and parts accessible after installation
•
CT available:
5-10-25-50-75-100-125-150-200-250-300-400-500-600-800
1000/5 A
•
Climatic conditions:
Operating temp. -10 °C ÷ + 45 °C
Storage temp. -25 °C ÷ +70 °C
•
Relative humidity:
10 ÷ 90% non condensing
•
Class index:
Class A (EN 50470)
•
Container:
4 module DIN
•
Protection level:
IP20 / IP40 on the front
LEGENDA
A) Dimensions
B) Instrument description
C) Connection diagrams
INSTRUMENT DESCRIPTION (Panel B)
■ Dip-switch for CT setting
■ Green warning light: lights up to indicate power on
■ Red warning light: flashes to indicate that the instrument is metering energy (1 flash=1/4 kWh)
■ Yellow warning light: when lit the instrument detects 1/4 kWh negative (probable incorrect
entry) and remains lit until 1/4 kWh positive is detected
■ Impulse output: Optically insulated
■ Electro-mechanical impulse counter: resolution 1 kWh
GUIDE TO INSTALLATION
1) Before installing the instrument, select the required transformation ratio, as shown in panel B)
2) For model 0643i only, the CT secondaries may be connected to earth
3) The instrument should be connected as shown in the panel C), in accordance with the CT energy
directions
4) If the error is to fall within the class limits of the instrument, it is necessary to use the current
transformer in its linear operating field.
See panels:
H) Maximum measurement error in accordance with EN 61036 for class 2 meters with cos = 0,5
inductive;
I) Maximum measurement error in accordance with EN 61036 for class 2 meters with cos = 1 and
voltage and frequency reference conditions.
5) If the instrument is active the power should be switched off to change the CT ratio.
6) In case of changes to the dip-switch with the instrument actived, these locks in fault condition with
red and green lights always on. In this condition the instrument doesn't count.
To restore the correct operation, reposition the DIP switches in the initial condition or reset the instru-
ment by removing and restoring power.
REFERENCE STANDARDS
■ Conformity to EU directive:
2004/22/EC (MID)
2006/95/EC ((Low Voltage - LVD)
is declared with reference to the following harmonised standards:
EN 61010-1; EN 50470-1 e EN 50470-3
Manual de Utilização
CONTADOR DE ENERGIA ACTIVA
Ler atentamente todas as instruções
ADVERTÊNCIAS DE SEGURANÇA
■ Para garantir uma instalação correcta, é necessário respeitar as seguintes indicações:
1) O aparelho deve ser instalado por um técnico qualificado;
2) O aparelho deve ser instalado num painel eléctrico que garanta a inacessibilidade aos bornes
depois da instalação;
3) Na instalação eléctrica, antes do contador de energia, deve instalar-se um dispositivo contra as
sobrecorrentes;
4) Ligar o aparelho respeitando os esquemas;
5) Antes de aceder aos bornes, assegurar-se de que os condutores a ligar ao aparelho não estão
sob tensão;
6) Aceder ao dip-switch apenas quando o aparelho não tiver corrente;
7) Não fornecer corrente nem ligar o aparelho se estiver parcialmente danificado;
8) El cableado del tablero debe ser efectuado conformemente con lo establecido por los normas
EN.
CARACTERÍSTICAS TÉCNICAS
•
Alimentação:
3x230 (400) V (±10%)
•
Frequência:
50/60 Hz
•
Corrente nominal:
5 A
•
Corrente máxima:
6 A
•
Corrente mínima de arranque: 15 mA
•
Autoconsumo máximo:
circuitos de tensão < 2,5 VA
circuitos de corrente < 2,5 VA
•
Constante do contador:
1 imp = ¼ kWh
•
Entradas de tensão:
impedância de entrada: 2 MΩ
•
Entradas de corrente:
para 0643 shunt de 0,022 Ω (+10%)
para 0643i bobines com isolamento galvânico
entre o primário e o secundário
•
Saída de impulsos optoisolada: duração do impulso < 100 ms
tensão 9÷24 V DC
corrente < 20 mA
•
Isolamento:
reforçado entre a saída dos impulsos e outros bornes reforçados
entre bornes e partes acessíveis depois da instalação
•
TC seleccionáveis:
5-10-25-50-75-100-125-150-200-250-300-400-500-600-800 1000/5 A
•
Condições climáticas:
T. func.: -10 °C ÷ + 45 °C
T. imm.: -25 °C ÷ +70 °C
•
Humidade relativa:
0 ÷ 90% não condensada
•
Classe:
A (EN 50470)
•
Caixa:
4 DIN
•
Grau de protecção:
IP20 / IP40 na fronte
NOTA
A) Dimensões
B) Descrição do aparelho
C) Esquemas de ligação
DESCRIÇÃO DO APARELHO (Quadro B)
■ Dip-switch para configuração dos TC
■ Led cor verde: quando se ilumina, indica que o aparelho tem corrente
■ Led cor vermelha: quando pisca, indica que o aparelho está a contar a energia (1 piscar: 1/4 kWh)
■ Led cor amarela: quando está iluminado, o aparelho detecta 1/4 kWh negativo (provável ligação
incorrecta) e permanece desta forma até quando não se detectar 1/4 kWh positivo
■ Saída através de impulsos: optoisolada
■ Contador de impulsos electromecânico: resolução 1 kWh
GUIA DE INSTALAÇÃO
1) Antes de instalar o aparelho, escolher a relação de transformação desejada, de acordo com o descrito no
quadro B)
2) Apenas no modelo 0643i, é possível ligar os secundários dos TC a terra
3) O aparelho deve estar ligado de acordo como descrito no quadro C), respeitando os sentidos de energia dos
TC
4) Para que o erro permaneça dentro dos limites da classe do instrumento, é necessário usar o transformador
de corrente no seu campo de funcionamento linear.
Ver o quadro:
H) erro máximo de medida de acordo com EN 61036
para contadores da classe 2 cos = 0,5 indutivo;
I) erro máximo de medida de acordo com EN 61036
para contadores da classe 2 cos = 1
as condições de referência para Tensão e Frequência.
5) Se o instrumento estiver a funcionar, para mudar a relação dos TC, é necessário desligar a corrente.
6) No caso de alterações no dip-switches no instrumento, ele trava na condição de erro com LEDs vermelhos
e verdes estão sempre acesos. Nesta condição não há contagem.
Para restaurar o funcionamento correto, substituir o dip-switches na condição inicial ou redefinir o instru-
mento através da remoção e recuperação de energia.
NORMAS DE REFERÊNCIA
■ A conformidade com as directivas comunitárias:
2004/22/CE (MID)
2006/95/CE (Baixa Tensão - LVD)
é declarada em relação às seguintes Normas harmonizadas:
EN 61010-1; EN 50470-1 e EN 50470-3
Manual
WIRKENERGIEZÄHLER
Bitte die gesamte Gebrauchsanleitung sorgfältig durchlesen
SICHERHEITSHINWEISE
■ Um eine korrekte Installation zu gewährleisten, müssen nachstehende Anweisungen befolgt
werden:
1) Das Gerät muss von qualifiziertem Personal installiert werden.
2) Das Gerät muss in einer Schalttafel derart eingebaut werden, dass nach der Installation die
Unzugänglichkeit der Anschlussklemmen gewährleistet ist.
3) Die elektrische Anlage muss über eine Vorrichtung für Überstromschutz verfügen, die dem
Energiezähler vorgeschaltet ist.
4) Das Gerät gemäß der seitlichen Schaltpläne anschließen.
5) Vor Berühren der Anschlussklemmen vergewissern Sie sich, dass die am Gerät anzuschließen-
den Leiter nicht unter Strom stehen.
6) DIP-Schalter nur berühren, wenn das Gerät keine Stromzufuhr erhält.
7) Das Gerät nicht anschließen oder einschalten, wenn eines seiner Teile beschädigt ist.
8) Das Gerät muss gemäß der geltenden Bestimmungen für elektrische Anlagen installiert und in
Betrieb genommen werden.
TECHNISCHE DATEN
•
Betriebsspannung:
3x230 (400) V (±10%)
•
Frequenz:
50/60 Hz
•
Nennstrom:
5 A
•
Maximalstrom:
6 A
•
Mindestanlaufstrom:
15 mA
•
Maximaler Eigenverbrauch:
Spannungskreise < 2,5 VA
Stromkreise < 2,5 VA
•
Zählerkonstante:
1 Imp = ¼ kWh
•
Spannungseingänge:
Eingangsimpedanz: 2 MΩ
•
Stromeingänge:
für 0643 Shunt 0,022 Ω (+10%)
für 0643i Spulen mit galvanischer Isolierung zwischen primärem und
sekundärem
•
Optoisolierter Impulsausgang: Impulsdauer < 100 ms
Spannung 9÷24 V DC
Strom < 20 mA
•
Isolierung:
verstärkt zwischen Impulsausgang und anderen Klemmen und allen nach
der Installation zugänglichen Teilen
•
Wählbare CT:
5-10-25-50-75-100-125-150-200-250-300-400-500-600-800 1000/5 A
•
Klimatische Bedingungen:
Betriebstemperatur: -10 °C ÷ + 45 °C
Lagertemperatur: -25 °C ÷ +70 °C
•
Relative Feuchtigkeit:
0 ÷ 90% nicht kondensierend
•
Indexklasse:
Klasse A (EN 50470)
•
Größe:
4 Module DIN
•
Schutzart:
IP20 / IP40 Vorderseite
ANMERKUNG
A) Abmessungen
B) Beschreibung des Gerätes
C) Anschlusspläne
BESCHREIBUNG DES GERÄTES (Abbildung B)
■ Mikro-Schalter für CT-Einstellung
■ Grüne LED: Wenn diese leuchtet, verfügt das Gerät über Stromzufuhr
■ Rote LED: Wenn diese blinkt, misst das Gerät Energie (1 Blinken = 1/4 kWh)
■ Gelbe LED: Wenn diese leuchtet, registriert das Gerät 1/4 kWh negativ (wahrscheinlich fehlerhafter
Anschluss) und leuchtet, bis 1/4 kWh positiv registriert wird
■ Impulsausgang: optoisoliert
■ Elektromechanischer Impulszähler: Auflösung 1 kWh
INSTALLATIONSANLEITUNG
1) Vor Installation des Gerätes das gewünschte Transformationsverhältnis gemäß Abbildung B) wählen.
2) Nur bei Modell 0643i, können die sekundären CT geerdet werden.
3) Das Gerät muss gemäß Abbildung C) angeschlossen werden, unter Beachtung der CT-Energierichtungen.
4) Damit Fehler innerhalb der Grenzen der Klasse des Gerätes bleiben, ist der Gebrauch des Stromwandlers im
linealen Betriebsbereich erforderlich.
Siehe Abbildung:
H) Maximaler Messfehler gemäß EN 61036 für Zähler Klasse 2 cos = 0,5 induktiv;
I) Maximaler Messfehler gemäß EN 61036 für Zähler Klasse 2 cos = 1
und Referenzbedingungen für Spannung und Frequenz.
5) Wenn das Gerät in Betrieb ist und das CT-Verhältnis geändert werden soll, ist es erforderlich den Strom
abzuschalten.
6) Im Falle von Änderungen im DIP-Schalter bei aktiviertem Gerät blockiert sich dieser und zeigt einen
Betriebsfehler an mit Dauerleuchten des roten und grünen Lichts. In diesem Zustand zählt das Gerät nicht.
Um den korrekten Betrieb wieder herzustellen, schalten Sie den DIP-Schalter wieder in seine vorherige
Position oder resetten Sie das Gerät, indem Sie den Strom ausschalten und wieder einschalten.
REFERENZNORMEN
■ Einhaltung der Richtlinien:
2004/22/EC (MID)
2006/95/EC (Niederspannung - LVD)
in Bezug auf folgende harmonisierte Normen:
EN 61010-1; EN 50470-1 und EN 50470-3
ORBIS Zeitschalttechnik GmbH
Robert-Bosch Str. 3
D - 71088 Holzgerlingen
Tel.: 07031 / 8665-0;
Fax: 07031 / 8665-10
E-mail: Info@orbis-zeitschalttechnik.de
http://www.orbis-zeitschalttechnik.de
A016.70.53970
