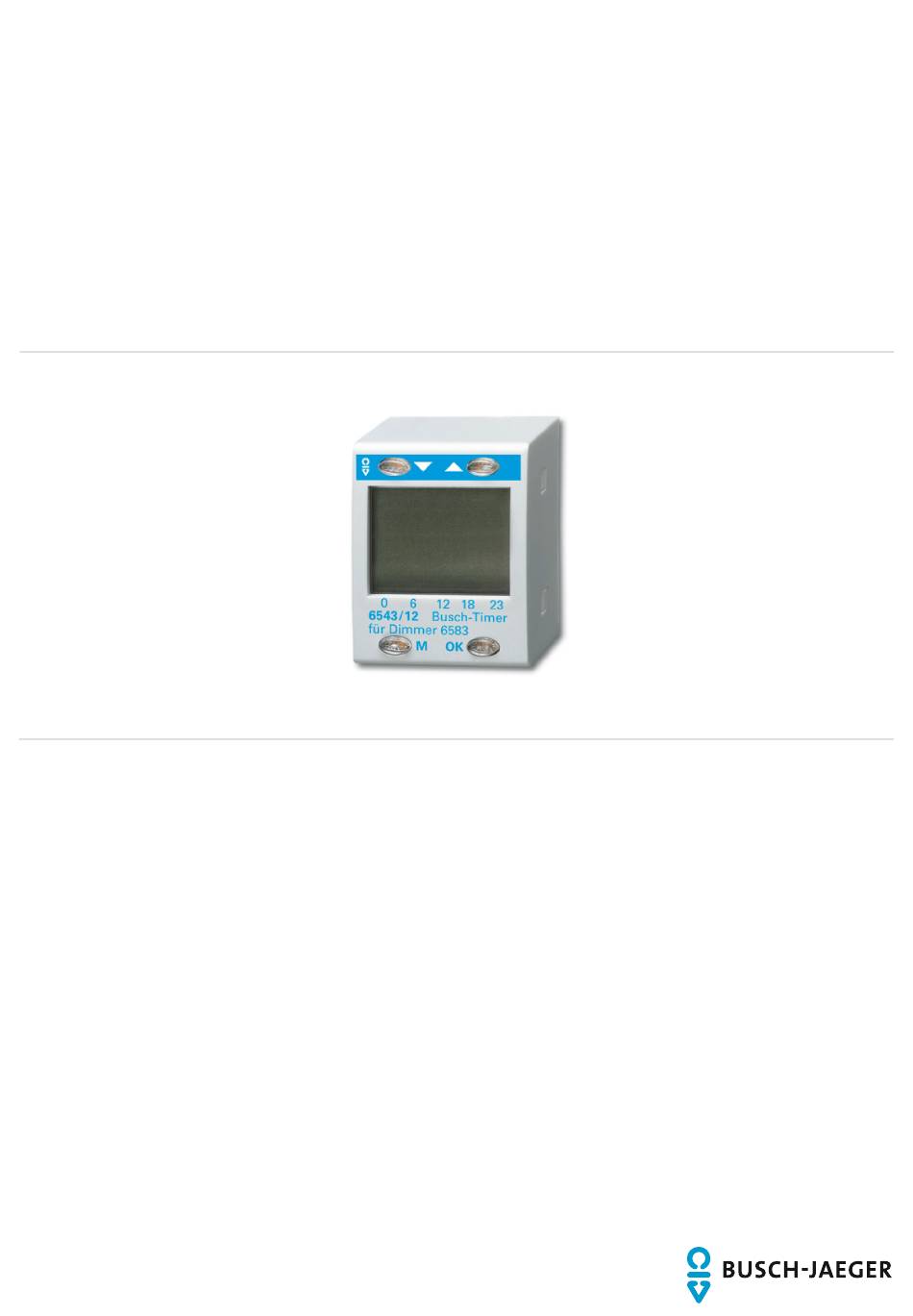

- Seite 1 2CKA001373B9374 │ 29.11.2018 Produkthandbuch Busch-Dimmer ® Timer-Bedienelement 6543/12...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Anleitung ............................. 3 Sicherheit................................4 Verwendete Hinweise und Symbole ....................4 Bestimmungsgemäßer Gebrauch ......................5 Bestimmungswidriger Gebrauch ......................5 Zielgruppe / Qualifikation des Personals ..................... 6 2.4.1 Bedienung ............................6 2.4.2 Installation, Inbetriebnahme und Wartung ..................6 Sicherheitshinweise ..........................7 Hinweise zum Umweltschutz.......................... -
Seite 3: Hinweise Zur Anleitung
Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: www.BUSCH-JAEGER.de... -
Seite 4: Sicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:... -
Seite 5: Bestimmungsgemäßer Gebrauch
Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 5 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber. -
Seite 6: Zielgruppe / Qualifikation Des Personals
Sicherheit Zielgruppe / Qualifikation des Personals 2.4.1 Bedienung 2.4.2 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen. -
Seite 7: Sicherheitshinweise
Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 100 …... -
Seite 8: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wiederverwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. -
Seite 9: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Funktionen Das Timer-Bedienelement dient zum zeitgesteuerten Schalten des Busch-Tastdimmer, 6583 mittels einer Jahreschaltuhr mit max. 48 Zeitprogrammen und optionalen Sonderprogrammen. Kombinierbar durch Austausch der Abdeckung und Aufrasten auf den Busch-Tastdimmer 6583. Funktionen im einzelnen: Manuelles Steuern ■... -
Seite 10: Kombinationsmöglichkeiten
Technische Daten Kombinationsmöglichkeiten 6543/12 Busch-Tastdimmer 6583 Tab.1: Kombinationsmöglichkeiten Hinweis Der Timer-Bedienelement 6543/12 kann ausschließlich mit dem Busch- Tastdimmer 6583 betrieben werden Technische Daten Bezeichnung Wert Gangreserve: ca. 5 h Schutzart: IP 20 Temperaturbereich 0 … + 35°C Automatische Umschaltung: Sommerzeit / Winterzeit Speicherprogramme: Tab.2:... -
Seite 11: Anschluss, Einbau / Montage
Anschluss, Einbau / Montage Anschluss, Einbau / Montage Montage Kombinierbar durch Austausch der Abdeckung und Aufrasten auf den Busch-Tastdimmer 6583 Hinweis Der Timer-Bedienelement 6543/12 kann ausschließlich mit dem Busch- Tastdimmer 6583 betrieben werden Hinweis Kein Werkzeug verwenden! Abb. 1: Werkzeuglose Montage 1. -
Seite 12: Bedienelemente
Anschluss, Einbau / Montage Bedienelemente Abb. 4: Übersicht Bedienelement [1] Ausschalten / Abwärts / Dimmen / Einstellmodus: Menüpunkt vor, verändern von Werten [2] Einschalten / Aufwärts / Dimmen / Einstellmodus: Menüpunkt vor, verändern von Werten [3] Wechsel der Menüebene / zurück [4] Bestätigen einer Eingabe und Wechsel zum nächsten Eingabeschritt Hinweis Durch Drücken aller 4 Tasten gleichzeitig für einen Zeitraum von ca. -
Seite 13: Displayübersicht
Anschluss, Einbau / Montage Displayübersicht Abb. 5: Übersicht Display [1] Handbetrieb [2] Automatikbetrieb [3] Urlaubsbetrieb [4] Zyklus [5] Vitrine / Schaufenster [6] Grundhelligkeit / Nachtlicht [7] Datum / Infozeile [8] Uhrzeit / Infozeile [9] Aktueller Wochentag [10] Schaltzeiten des aktuellen Tages Hinweis In der Infozeile [7] wird die aktuelle Eingabe als Klartext angezeigt und bei längerem Text als Lauftext dargestellt. -
Seite 14: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Hinweis Gilt auch bei Wiederinbetriebnahme nach einem Reset. Der Timer kann nur unter Spannung programmiert werden. 1. Das Land über die Pfeiltasten auswählen und die Eingabe mit OK bestätigen. Abb. 6: Auswahl Land 2. Das Datum und die Uhrzeit über die Pfeiltasten einstellen und jede Eingabe mit OK bestätigen. -
Seite 15: Bedienung
Bedienung Bedienung Betriebsarten Hinweis Der Wechsel zwischen den Betriebsarten erfolgt mit der OK Taste, siehe Kapitel „Bedienelemente“ auf Seite 12. Handbetrieb Der Busch-Timer arbeitet manuell, evtl. programmierte Schaltzeiten werden nicht ausgeführt. Eine manuelle Bedienung am Gerät und über am Dimmer angeschlossene Nebenstellen sind möglich. -
Seite 16: Programmierung
Bedienung Programmierung 8.2.1 Schaltzeiten Hinweis Durch Drücken aller 4 Tasten gleichzeitig für einen Zeitraum von ca. 5 Sek, werden alle Programmierungen gelöscht. Hinweis Mit der Menütaste kann innerhalb der Einstellung zurückgesprungen werden ■ um Einstellungen zu korrigieren Während der Ausführung eines Programmes mit Ein- und Ausschaltzeit wird ■... - Seite 17 Bedienung EIN MINUTE EIN MINUTE ändern Bei - : - - keine Ausschaltzeit, dann weiter mit Nebenstelle. AUS STUNDE Optionen müssen immer mit Einschalt- und Ausschaltzeit versehen sein. AUS STUNDE ändern AUS MINUTE AUS MINUTE ändern NEBENSTELLE Nebenstellen ohne Einschränkungen zugelassen Nebenstellen innerhalb der Schaltzeiten gesperrt 01-59 Nachlaufzeit der Nebenstellen in Minuten...
-
Seite 18: Optionen
Bedienung 8.2.2 Optionen Grundhelligkeit Die vorher eingestellten Zeiten werden wie folgt umgesetzt: Das Licht wird mit der eingestellten Helligkeit (20-80%) fest eingeschaltet. Zum Ende der programmierten Zeit wird das Licht ausgeschaltet. Nebenstellenbetrieb: ist möglich Ein = maximale Helligkeit, Aus = Grundhelligkeit Nebenstelle gesperrt 01-59 ist möglich... - Seite 19 Bedienung Zyklus Die vorher eingestellten Zeiten werden wie folgt umgesetzt: Das Licht wird langsam hochgedimmt (t= 25%) auf max. Helligkeit, verweilt (t= 50%) und wieder heruntergedimmt auf Aus (t=25%). Nebenstellenbetrieb: ist möglich ( Ein = maximale Helligkeit, Aus= augenblicklicher Zykluswert Nebenstellen gesperrt 01-59 ist möglich...
-
Seite 20: Korrektur
Bedienung 8.2.3 Korrektur In der Korrketur werden einzelne Einstellungen aus einem Programm korrigiert. Symbol Anzeige Eingabe / Hinweis SCHALTZEITEN NEU 48 KORREKTUR 1. Schaltprogramm wird angezeigt mit Ein- und Ausschaltzeiten Programmnummer wird in der ersten Zeile angezeigt, siehe Kapitel „Displayübersicht“ auf Seite 13. Wechsel zwischen den gespeicherten Programmen Sprung in das Programm und Anzeige des Startmonats (siehe Neuprogrammierung Start Monat siehe... -
Seite 21: Störung
Bedienung Störung Hinweis Bei Netzausfall läuft die Uhr ca. 8 Std weiter. Danach müssen die Sprache, Uhrzeit und das Datum neu eingestellt werden. Die übrigen Daten bleiben gespeichert. Der Busch-Tastdimmer 6583 unterbricht bei einer Störung auch den Betrieb des Timers. Auf dem Display erscheint das Wort "STÖRUNG". -
Seite 22: Wartung
Wartung Wartung Reinigung Achtung ! – Geräteschaden ! Durch Aufsprühen von Reinigungsmitteln können diese durch Spalten in das ■ Gerät eindringen. – Sprühen Sie keine Reinigungsmittel direkt auf das Gerät. Durch aggressive Reinigungsmittel besteht die Gefahr, dass die Oberfläche ■ des Geräts beschädigt wird. -
Seite 23: Notizen
Notizen Notizen Produkthandbuch 2CKA001373B9374 │23... -
Seite 24: Index
Index Index Anschluss, Einbau / Montage..........11 Notizen ................... 23 Aufbau und Funktion ............... 9 Optionen ................. 18 Bedienelemente ............... 12, 15 Bedienung ................6, 15 Bestimmungsgemäßer Gebrauch ........... 5 Programmierung ..............16 Bestimmungswidriger Gebrauch ..........5 Betriebsarten ..............14, 15 Qualifikation des Personals ............. - Seite 25 Dokument und den darin Fax: +49 2351 956-1700 enthaltenen Themen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwendung des Inhaltes, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch ABB verboten. Copyright 2018 Busch-Jaeger Elektro GmbH © Alle Rechte vorbehalten...
