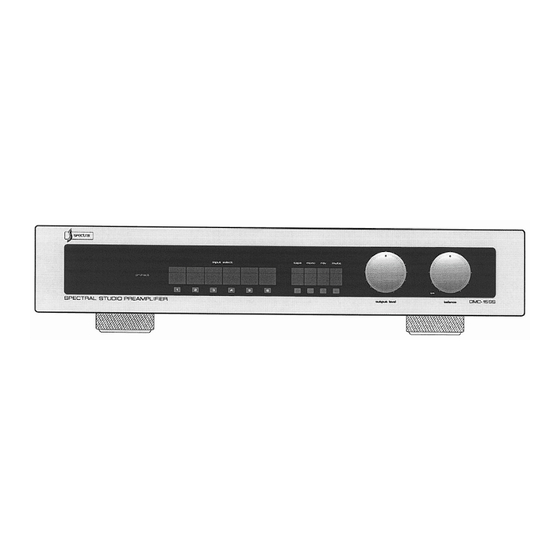

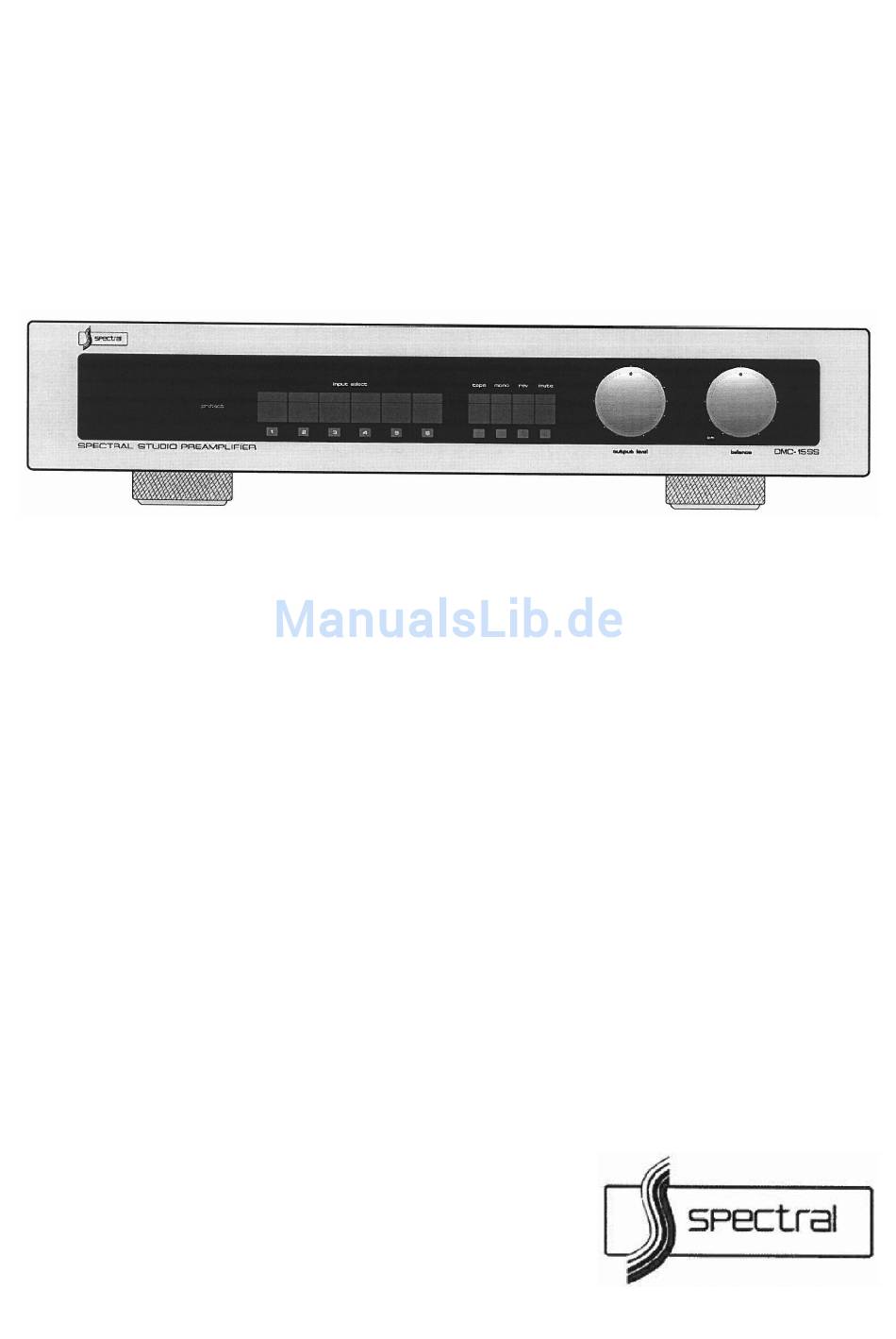

- Seite 1 VORVERSTÄRKERSYSTEM DMC-15SS VON SPECTRAL AUDIO BEDIENUNGSANLEITUNG...
- Seite 2 Ziel der größtmöglichen Genauigkeit und eines optimalen musikalischen Erlebnisses bei der Nutzung eines Audiovorverstärkers. Ihr DMC-15SS ist in vielerlei Hinsicht einzigartig. Von seinem extrem stabilen Superbreitband-Betrieb bis hin zu seiner modularen Bauweise und seiner Volllogik-Relaissteuerung repräsentiert der DMC-15SS eine neue Ära auf dem Gebiet der Heimaudiowiedergabe.
-
Seite 3: Installation Und Platzierung
Makel feststellen, wenden Sie sich bitte unverzüglich an Ihren Spectral Audio-Händler. INSTALLATION UND PLATZIERUNG Nach dem Auspacken und der Sichtkontrolle ohne erkennbare Schäden platzieren Sie den DMC-15SS in ei- nem Mindestabstand von 60 cm zu Magnetfeldquellen wie z.B. Leistungsverstärkern, Wechselstrom-Netz- konditionierern usw. - Seite 4 Sie können nun langsam den Ausgangspegel des DMC-15SS erhöhen, indem Sie den AusgangspegelReglerknopf drehen, um eine für Sie angenehme Lautstärke einzustellen. Ihr DMC-15SS ist nun für den Anfangsbetrieb bereit. Nehmen Sie sich nun bitte die Zeit, den restlichen Teil der Bedienungsanleitung zu studieren, um die für Sie wichtigen Informationen aufzunehmen.
- Seite 5 Warten Sie deshalb bitte diese Zeit ab, bevor Sie das Gerät wieder voll in Betrieb nehmen. Die volle Aufwärmung des DMC-15SS auf seine optimale Klangleistung ist nach 24 Stunden erreicht. Der DMC-15SS ist mit einer Gerätesicherung 5 x 20 mm / 1 A / Slow Blow abgesichert. WAHL DER VERBINDUNGSKABEL Der DMC-15SS verkörpert den neuesten Stand auf dem Gebiet des Vorverstärkerdesigns und ist Teil des...
- Seite 6 FRONTPLATTE DES DMC-15SS Eingangs-Wahlschalter mit Anzeigen Tonbandmonitor-Wahlschalter mit Anzeige Mono/Stereo-Wahlschalter mit Anzeige Kanalumkehr-Wahlschalter mit Anzeige Ausgangsstummschaltungs-Wahlschalter mit Anzeige Ausgangspegel-Reglerknopf Balance-Reglerknopf Schutzmonitor-Anzeige ABBILDUNG 1 Seite 6 von 19...
- Seite 7 Kanalumkehr-Wahlschalter Wenn die Anzeige eingeschaltet ist, sind der linke und der rechte Kanal umgeschaltet. Damit kann eine Korrektur in Bezug auf invertierte Kanäle vorgenommen werden bzw. die Hallenperspektive korrigiert werden. Ausgangsstummschaltungs-Wahlschalter Wenn die Anzeige eingeschaltet ist, dann sind die beiden Kanäle algebraisch summiert, um die korrekte Wiedergabe von bestimmten älteren oder spezialisierten Monoaufnahmen zu ermöglichen.
- Seite 8 Fehler bei einer speziellen Quellenkomponente oder einem speziellen Kabel liegen. Das Gleiche gilt für Fehler, die ihren Ursprung in den Ausgangskabeln oder im Verstärker haben. Lösen Sie diese Kabel, um zu prüfen, ob der Fehlerzustand vom Schutzsystem des DMC-15SS erkannt wird.
- Seite 9 Außerdem gilt: Das mögliche Auftreten von Hochfrequenzsignalen an den Ausgängen bestimmter Videogeräte kann die Ursache für eine allgemeinen "Trübheit" im Klang sein. Der DMC-15SS ist ein ausgeprägtes Breitbandgerät, das diese Hochfrequenzen durchleiten und verstärken wird. Deshalb sollte eine gewisse Vorsicht an den Tag gelegt werden, wenn der DMC- 15SS innerhalb eines Audio/Video-Entertainmentsystems genutzt wird.
- Seite 10 RÜCKWAND DES DMC-15SS Eingänge 1 ... 6 Eingang vom Taperecorder her Ausgang zum Taperecorder Ausgang zum Verstärker Wechselstrom-Netzschalter Wechselstromsicherung Wechselstom-Netzsteckerbuchse ABBILDUNG 2 Seite 10 von 19...
- Seite 11 35 dB, in der unteren Schalterstellung 29 dB. 3. Tonbandausgangspegel-Trimmer (TAPE OUTPUT LEVEL) Der Tonbandausgangspegel des DMC-15SS kann in einem Bereich vom 18 dB eingestellt werden. Der linke und der rechte Kanal sind separat einstellbar, indem die schwarzen Präzisionstrimmer auf der Hauptplatine (siehe Abbildung 3) gedreht werden.
- Seite 12 Legende zur Abbildung: Englisch Deutsch INPUT ATTENUATION SWITCHES Eingangsdämpfungs-Schalter Caution: only these internal adjustments are to be Vorsichtshinweis: Im DMC-15SS sind nur diese made in the DMC-15SS internen Einstellungen vorzunehmen. TAPE OUTPUT LEVEL L Tonbandausgangspegel / linker Kanal TAPE OUTPUT LEVEL R...
- Seite 13 Blockschaltpläne zeigen, wie Signalkabel und Netzkabel bei Audiosystemen unter Anwendung des Vorverstärkers DMC-15SS ordnungsgemäß anzuschließen und zu verlegen sind. Bitte lesen Sie die Empfehlungen unter Verwendung der in den Blockschaltplänen gegebenen Beispiele gründlich durch. Der Systemblockschaltplan (siehe nächste Seite) zeigt eine ideale Konfiguration für ein System unter Nutzung des DMC-15SS.
- Seite 14 SYSTEMBLOCKSCHALTPLAN ZUM DMC-15SS Legende zur Abbildung: Englisch Deutsch SIGNAL CABLES RUN IN CLOSE PARALLEL In gebündelten Gruppen verlegte Signalkabel GROUPS TAPE RECORDER Taperecorder LEFT SPEAKER Linker Lautsprecher TUNER Tuner COMPACT DISC PLAYER CD-Player OTHER LINE LEVEL SOURCE Weitere Leitungspegel-Quelle LEFT INPUT x RIGHT...
- Seite 15 GRUNGLEGENDES LAYOUT DES DMC-15SS (nur ein Kanal gezeigt) Legende zur Abbildung: Englisch Deutsch INPUT x Eingang x OUTPUT Ausgang INPUT SELECTED BY RELAY Mittels Relais ausgewählter Eingang LINE OUTPUT MODULE Leitungsausgangsmodul F.B. Rückkopplung SIGNAL BUSS Signalbus FRONT PANEL CONTROL LOGIC, Frontplatten-Steuerlogik, Relais und Servodrive RELAY &...
- Seite 16 • Prüfen Sie die Verbindungskabel und die Anschlüsse. • Einer von beiden Kanälen oder beide Kanäle • Prüfen Sie, ob sich der DMC-15SS in der Nähe irgendeines elektromagnetischen Feldes befindet. • Prüfen Sie auf einen übermäßigen Gleichstromversatz zu einer Quellenkomponente.
- Seite 17 ABMESSUNGEN DES DMC-15SS Seite 17 von 19...
- Seite 18 10 kg netto Abmessungen (Breite x Höhe x Tiefe): 48,2 cm x 10,7 cm x 31,7 cm TECHNISCHE DATEN ZUR STROMVERSORGUNG DES DMC-15SS Ausgangsspannungen: 1) Doppelt / ± 40 V Gleichspannung bei 0,6 A 2) Doppelt / ± 40 V Gleichspannung bei 0,6 A 3) Einzeln / ±...
- Seite 19 Kurzschluss-, Überspannungs- und Leitungsüber- gangsschutz Gerätesicherung: 5 x 20 mm / 1 A / Slow Blow, rechts vom Netzschalter Die Produkte von Spectral Audio unterliegen der Änderung im Sinne des technischen Fortschritts, ohne dass dazu eine explizite Benachrichtigung erfolgt. Seite 19 von 19...
