Ibiza sound MX802 Bedienungsanleitung
8-channel mixer
Verwandte Anleitungen für Ibiza sound MX802
Inhaltszusammenfassung für Ibiza sound MX802

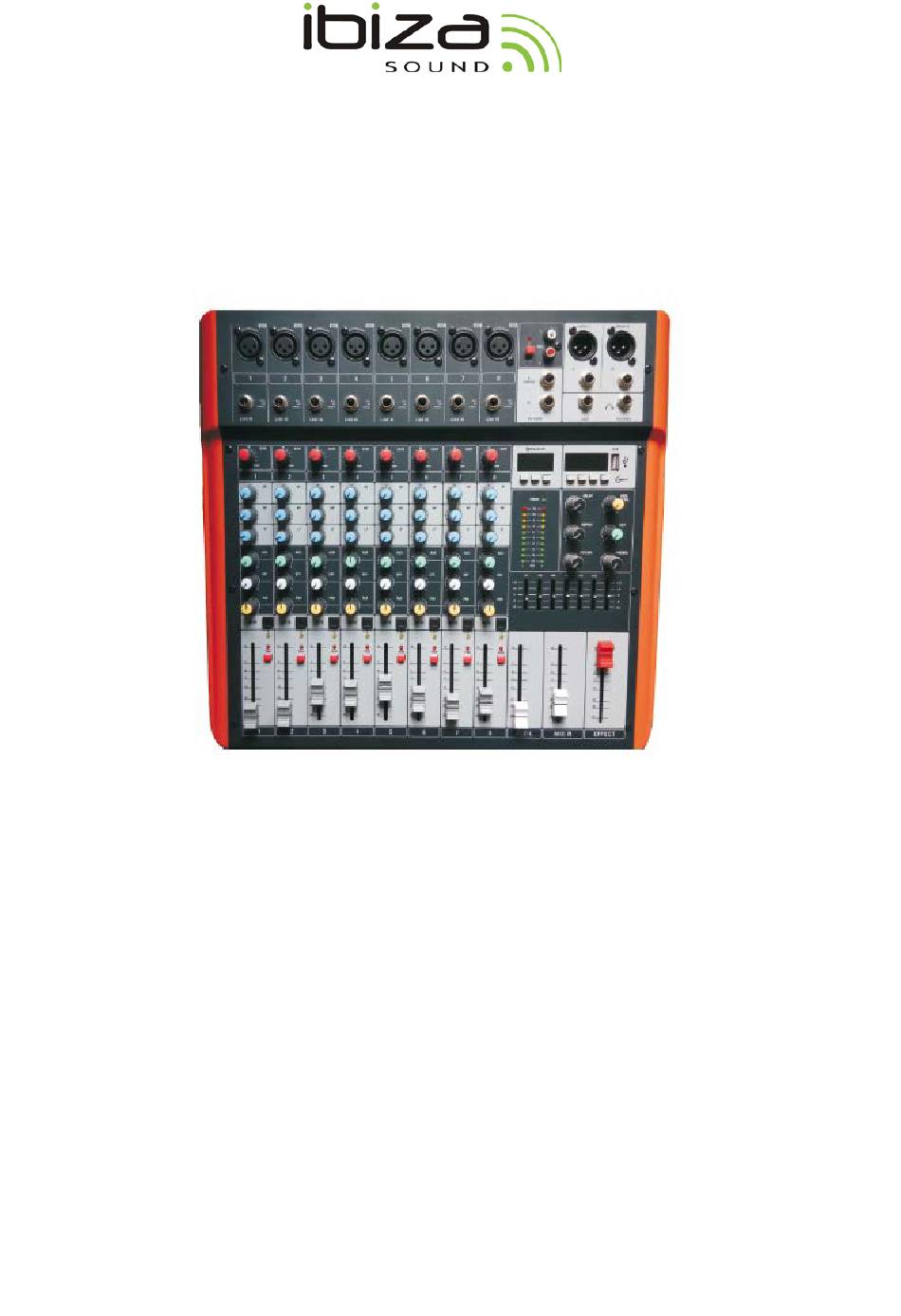

- Seite 1 MX802 (15-2393) 8-CHANNEL MIXER INSTRUCTION MANUAL MANUEL D’UTILISATION BEDIENUNGSANLEITUNG MANUAL DE INSTRUÇÕES MANUAL DE INSTRUCCIONES NAVODILA ZA UPORABO...
- Seite 15 Sicherheitshinweise Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch. Anleitung für spätere Bezugnahme aufbewahren. Alle Warnhinweise auf dem Gerät und in der Anleitung genau befolgen. NICHT DAS GEHÄUSE ÖFFNEN. ES BESTEHT STROMSCHLAG- UND FEUERGEFAHR. DAS GEHÄUSE ENTHÄLT KEINE VOM BENUTZER AUSWECHELBAREN TEILE. REPARATUREN NUR VON EINEM FACHMANN AUSFÜHREN LASSEN Der Blitz im Dreieck lenkt die Aufmerksamkeit des Benutzers auf unisolierte gefährliche Spannungen im Gehäuseinneren hin, die einen Stromschlag verursachen können.
- Seite 16 Wichtige Hinweise: 1) Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch. Anleitung für spätere Bezugnahme aufbewahren. 2) Alle Warnhinweise auf dem Gerät und in der Anleitung genau befolgen. 3) Behandeln Sie die Netzschnur mit Sorgfalt und beschädigen oder verformen Sie sie nicht. Eine beschädigte oder verformte Netzschnur kann Stromschlag und Defekte verursachen.
- Seite 17 KANALREGLER: ① Mikrofoneingangsbuchse Symmetrischer XLR Mikrofoneingang (1: Masse; 2: positiv; 3: negativ) ②LINE Eingang Symmetrische Stereo-Klinkenbuchse (Spitze: positiv; R: negativ; Mantel: Masse). Die Buchse eignet sich für symmetrische und asymmetrische Klinkenstecker. ③ GAIN Regler Einstellung des Eingangssignalpegels. Um das beste Verhältnis zwischen dem Signal/Rauschfaktor und dem dynamischen Bereich zu erreichen, muss der Eingangssignalpegel so eingestellt werden, dass der PEAK Anzeiger nur ab und zu kurz während der höchsten...
- Seite 18 ⑪ PFL Schalter Schalter eindrücken, um das Vorfadersignal in den PFL Bus einzuschleifen, so dass Sie es im Kopfhörer hören können. Wenn der Schalter aktiviert ist, leuchtet er auf. ⑫ Kanalfaderregler Stellt den Pegel des Kanalsignals ein. Mit diesen Fadern wird das Gleichgewicht unter den verschiedenen Kanälen eingestellt.
- Seite 19 ⑤ REC Ausgangsbuchsen (L, R) Diese asymmetrischen Buchsen können an ein externes Aufnahmegerät angeschlossen werden, um das Signal von den MAIN Ausgangsbuchsen aufzunehmen. Bitte beachten Sie, dass die Stereo Ausgangsregler das Ausgangsignal dieser Buchsen nicht beeinflussen. Stellen Sie den Pegel mit den Reglern des Aufnahmegeräts ein.
-
Seite 20: Technische Daten
GRUNDREGELN 1. Das Mischpult muss ausgeschaltet und alle Pegelregler* müssen vollständig heruntergefahren sein. * STEREO OUT Master Fader, Kanalfader, GRUPPE 1-2 Fader, GAIN Regler, usw. Hinweis: EQ und PAN Regler auf ▼ stellen. 2. Alle Fremdgeräte ausschalten, bevor Sie die Mikrofone, Instrumente und Boxen anschließen. Hinweis: Elektro- und Bassgitarren dürfen nicht direkt, sondern dürfen nur über ein Zwischengerät wie einen Vorverstärker ans Mischpult angeschlossen werden. -
Seite 21: Mikrofoneingang, Stereo Ausgang
Ausgangsdaten Ausgangs- Max. before Gain Richtige Impedanz Nennpegel Verbinder verbinder clipping Sym. XLR (1=Masse; 2=+; 3=-) MAIN AUSGANG 75Ω 600Ω Line +4dBu (1.23V) +24 dBu (1.23V) Sym. Klinke (Spitze=+; Ring=-; (L / R) Mantel = Masse) EFFECT/AUX +4 dBu Sym. Klinke (Spitze =+; Ring=-; 150Ω...
