BETRIEB

1. Vor dem Betrieb
• Entfernen Sie sämtliches Verpackungsmaterial und lose Teile von dem Gerät.
• Überprüfen Sie die Zubehörteile vor der Inbetriebnahme. Sie sollten dem Gerät und dem
vorgesehenen Zweck entsprechen.
2. Funktionen

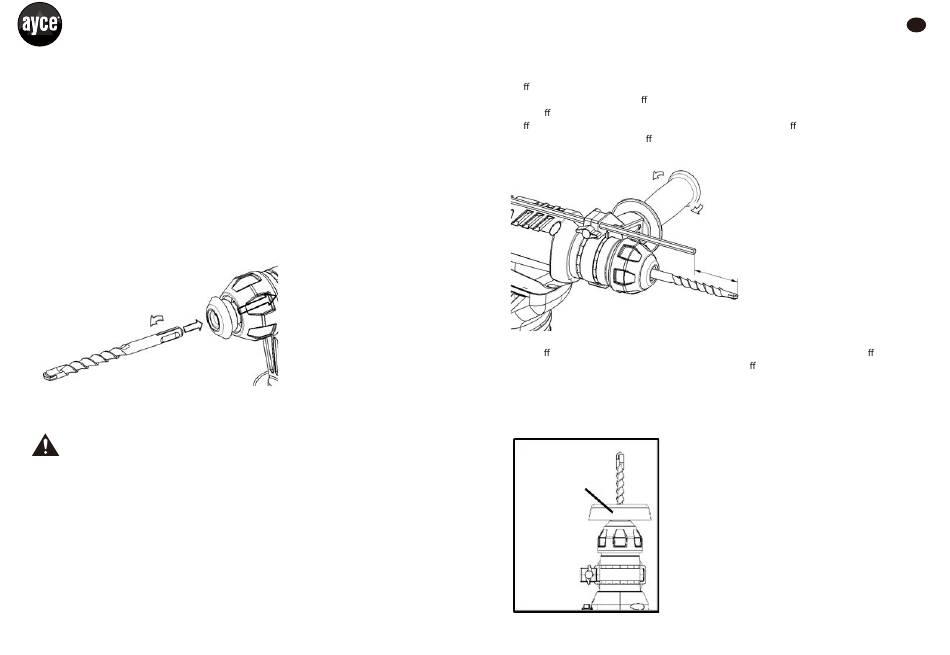

Einsätze einsetzen und wechseln (Abb. 1)
Das Gerät ist mit einem SDS-plus Aufnahmesystem ausgerüstet.
• Den Einsatz vor dem Einsetzen reinigen und mit Maschinenfett leicht fetten.
• Verriegelungshülse zurückziehen (2) und festhalten.
• Den staubfreien Einsatz durch Drehen in die Aufnahme bis zum Anschlag
einschieben. Der Einsatz wird automatisch verriegelt.
• Verriegelung durch Ziehen am Einsatz prüfen.
SDS-plus Einsatz entnehmen
Die Verriegelungshülse zurückziehen (2), festhalten und den Einsatz entnehmen.
WARNUNG:
Die Einsätze können nach der Verwendung noch heiss sein. Deshalb den heissen
Einsatz auf keinen Fall mit den blossen Händen berühren! Verwenden Sie immer
Schutzhandschuhe, wenn Sie den Einsatz herausnehmen.
Ein-/Aus-Schalter
Zum Start des Werkzeugs den Ein-/Aus-Schalter benutzen. Für einen dauerhaften
Betrieb den Schalter gedrückt halten.
Ausschalten: Ein-/Aus-Schalter loslassen.
Abb.1
Zusatzgriff (Abb. 2)
Die Maschine darf nur eingesetzt werden, wenn Sie sie mit den Händen an beiden
Gri en greifen.
Verwenden Sie den Zusatzgri nicht, wenn dieser beschädigt ist.
Den Gri lösen und entgegen dem Uhrzeigersinn drehen. Den Befestigungsring des
Gri s an der vorgesehenen Halteachse anbringen, und den Gri auf den gewünschten
Winkel stellen, danach den Gri festziehen.
Festzuziehen
Tiefenanschlag
Den Gri lösen und den geraden Teil des Tiefenanschlags in die Bohrung des Gri s
einsetzen. Den Tiefenanschlag einstellen, und den Gri wieder festziehen.
Staubaufnahme-Vorrichtung (Abb. 3)
Vor Bohrhammerarbeiten senkrecht über dem Kopf die Staubaufnahme-Vorrichtung über
den Bohrer schieben.
Staubschutzkappe
09 10
Lösen
Abb.2
Abb.3
