Produktbeschreibung - Enerpac AHP-40 Series Anleitungsblatt

Füll- bzw. Lüftungsöffnung
3/4 BSP. 40 mm
Standard-Enerpac-Ventil VM2, VM3, VM4, VS3 und VS4
Luft-/Hydraulikpumpeneinheiten
Messvorrichtung
Luftregler 125-27 NPT Einlass
Druck- und Rückflussanschlüsse 1/4-19 BSPP

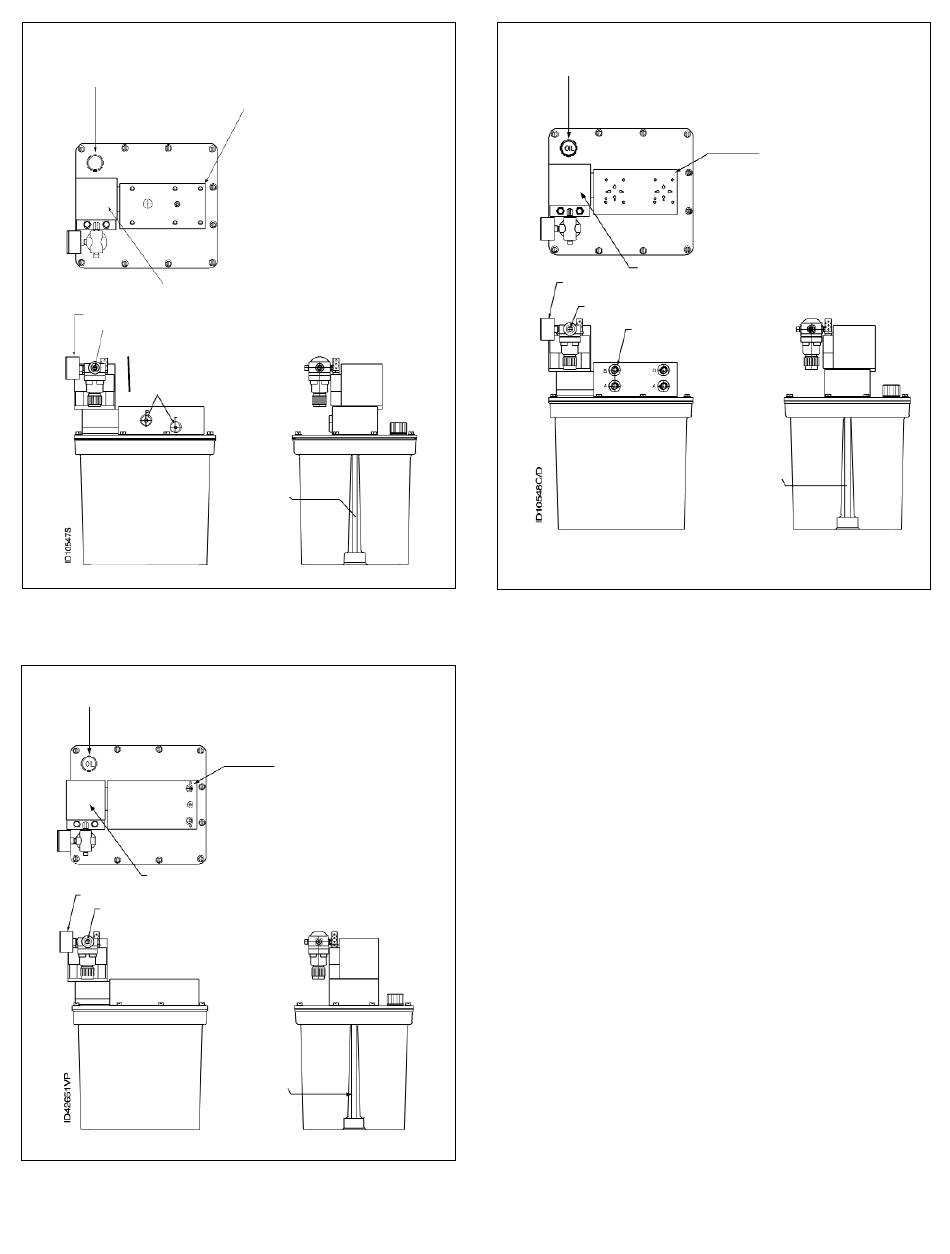

Abbildung 1: AHP-40/60S
Füll- bzw. Lüftungsöffnung 3/4 BSP.
40 mm
Luft-/Hydraulikpumpeneinheiten
Messvorrichtung
Luftregler 125-27 NPT Einlass
Abbildung 2: AHP-40/60VP
Sichtglas
Ventilmodell der Enerpac VP
Serie
Sichtglas
Füll- bzw. Lüftungsöffnung 3/4 BSP.
40 mm
Luft-/Hydraulikpumpeneinheiten
Messvorrichtung
Luftregler 125-27 NPT Einlass
Druck- und Rückflussanschlüsse
1/4-19 BSPP
Abbildung 3: AHP-40/60C/D

3.0 PRODUKTBESCHREIBUNG

Bei den Pumpen der Serie AHP handelt es sich um Luft- bzw.
Hydraulikpumpen. Mit Hilfe von Luftdruck, der auf einen
Hubluftkolben einwirkt, wird hydraulischer Öldruck erzeugt. Die
Pumpen sind mit zwei unterschiedlichen Hydro- / Luftkolben
Verhältnissen erhältlich, um maximale Einsatzmöglichkeiten zu
bieten. Die AHP-40 Pumpe weist ein Verhältnis des Luftkolbens
zum Hydrokolben von 44:1 auf. Dieses Verhältnis ist ideal für
Anwendungen mit hohem Durchfluss bei mittlerem Druck. Die
AHP-40 Pumpe weist ein Verhältnis des Luftkolbens zum
Hydrokolben von 44:1 auf. Dieses Verhältnis ist ideal für
Anwendungen mit hohem Druck bei mittlerem Durchfluss. Sowohl
die AHP-40 als auch die AHP-60 halten einem hydraulischen
Druck von 350 bar stand. Um die Pumpen anzutreiben läst sich
eine weite Bandbreite von Lufteingangsdrücken von 1,4 bar bis 8,6
bar einsetzen. Die AHP-40/60 Pumpen sind in jeweils vier
Variationen erhältlich.
Diese Modellvarianten sind für das Anbringen von je vier
unterschiedlichen Ventiltypen gedacht: Enerpac Standard
Handventile, Ventile
Verteilerventile. Darüber hinaus erlaubt die Gestaltung der
Pumpen eine einfache Wartung und Instandhaltung.
4.0 INSTALLATION
4.1 Hydraulische Anschlüsse
Die maximalen Druckwerte aller Ventile, Leitungen, Schläuche und
Zubehörteile, die in der Hydraulikanlage verwendet werden,
müssen mindestens so hoch sein wie die maximalen Druckwerte
der Pumpe. Stellen Sie sicher, dass sämtliche hydraulischen
12
Verteilertyp:
VP40C/VP60C=CETOP3
VP40D/VP60D=DO3
Sichtglas
der Serie VP, DO3 und CETOP
