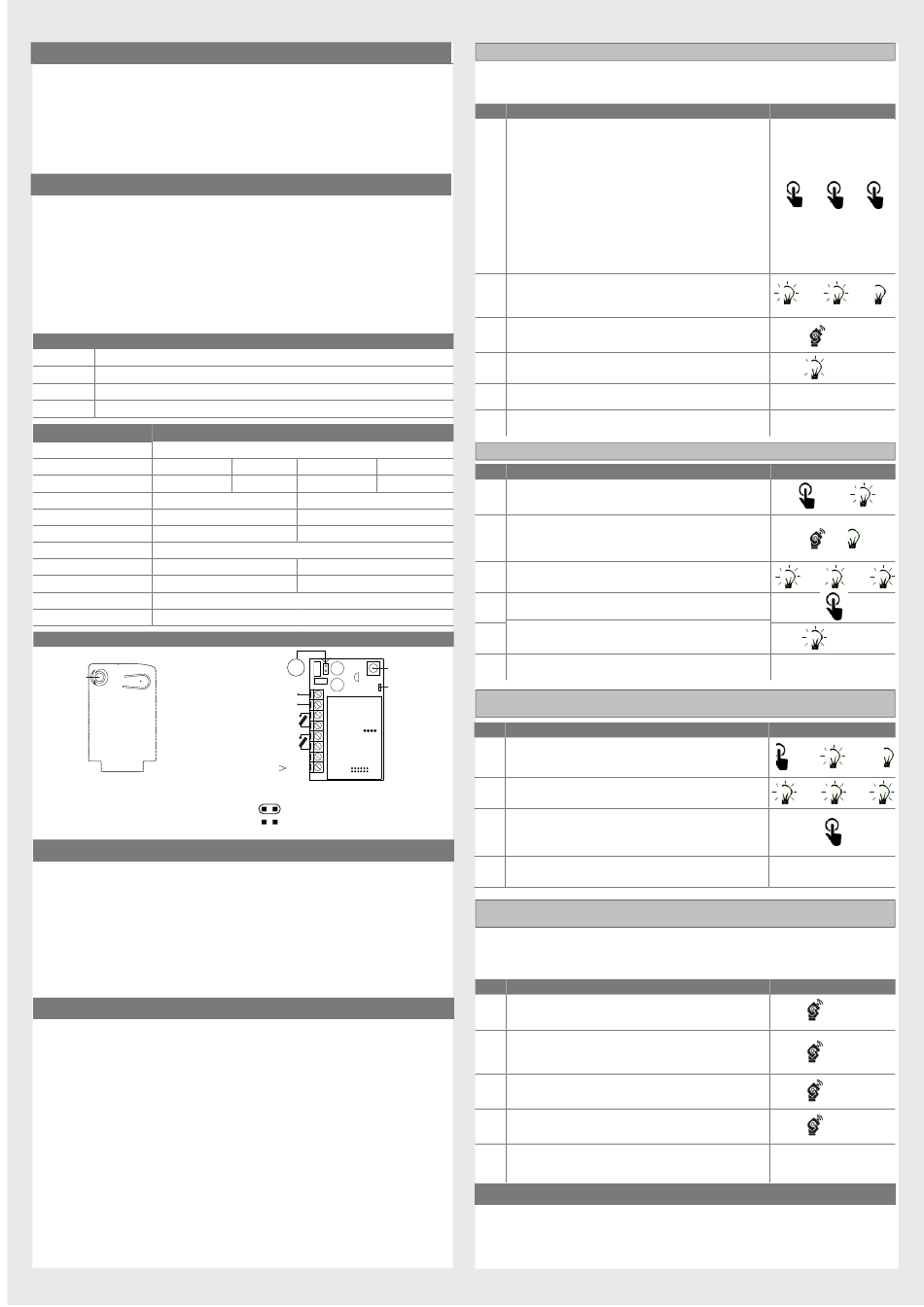

HU
1 - BIZTONSÁGI FIGYELMEZTETÉSEK
VIGYÁZAT - a személyi biztonság biztosítása érdekében fontos, hogy kövesse
ezeket az utasításokat és tartsa be őket a későbbi felhasználások során is.
Mielőtt elkezdené a telepítést, alaposan olvassa el az utasításokat. A végtermékeket
alkotó eszközök tervezése és gyártása, valamint a jelen kézikönyvben szereplő
információk megfelelnek az aktuális biztonsági előírásoknak. A helytelen telepítés vagy
programozás súlyos károkat okozhat azok számára, akik a rendszert használják. Ezért
rendkívül fontos a termék telepítésekor megadott utasításoknak való megfelelés.
2 - TERMÉK ISMERTETŐ
RÁDIÓS VEVŐK
A KEY automatizálás vezérlőegységei rádiós vevői 4 kimeneti csatornával, SSQ (RX4Y /
RX8) csatlakozóval vagy külső csatlakozóval (RXM23Y / RXM28) rendelkeznek. A vevők
fixvagy az ugrókódos jeladókat fogadnak. Az RX4Y / RMX23Y / RX8 / RXM28
vevőkészülékek kezelhetők szoftveresen az XR-MANAGER eszközzel; a 2.4-es firmware
verziótól. A 868MHz vevőkészülék esetén a firmware újabb verziói a mérvadóak.
Figyelmeztetés: az itt megadott vagy az ebben a kézikönyvben leírtaktól eltérő környezeti
körülményekben történő bármilyen felhasználást helytelennek és tilosnak kell tekinteni
TERMÉK NÉV
LEÍRÁS
RX4Y
Bedugható vevő, 4 kimenet, 433.92 MHz. Maximális memória kapacitás: 1000 kód
RXM23Y
Külső vevő, 2 kimenet, 433.92 MHz. Maximális memória kapacitás: 1000 kód
RX8
Bedugható vevő, 4 kimenet, 868.3 MHz. Maximális memória kapacitás: 1000 kód
RXM28
Külső vevő, 2 kimenet, 868.3 MHz. Maximális memória kapacitás: 1000 kód
MŰSZAKI ADATOK
900RX4Y
Dekódolás
Kompatibilis távirányítók
SUB/PLAY/ORION
Frekvencia
433.92 MHz
Tápellátás
Üresjárati áramfelvétel
Max. áramfelvétel
Bemeneti impedancia
Bemenetek száma
Relé kimenetek
Érzékenység
Üzemi hőmérséklet
FŐ ÖSSZETEVŐK
LED
Nyomógomb
ZÖLD
RX4Y/RX8
3 - ELŐZETES ELLENŐRZÉSEK
FIGYELEM - a termék telepítése előtt végezze el a következő ellenőrzéseket:
• Ellenőrizze, hogy a tervezett szerelőfelület stabil-e és rezgésmentes-e.
• Használjon a jelenlévő áramerősségnek megfelelő csatlakozókat.
• Ellenőrizze, hogy a tápegység megfelel-e a műszaki specifikációban szereplő értékeknek.
• Csatlakoztasson ANTS433 típusú antennát; Antenna nélkül a vételi tartomány néhány méterrel
..csökken.
• Az antennát a lehető legmagasabbra kell felszerelni, a fém vagy vasbeton szerkezetek felett. Az
..antennakábelnek RG58 típusúnak és legfeljebb 10 méter hosszúnak kell lennie.
• Ha az antennát nem lehetséges elhelyezni, a vételi tartomány jelentősen megemelhető egyenes
..elektromos vezeték csatlakoztatásával.
.
4 - A TERMÉK TELEPÍTÉSE
Csatlakoztassa a rádiós vevőt miután áramtalanította a tápegységet. Az RX4Y / RX8
modelleknél
ellenőrizze
a
behelyezés
megfelelően, amelyen a vevőt be kívánja illeszteni.
l
Figyelmeztetés: egyes vezérlőegységeknél, az RX4Y / RX8 modellek fedelét el
kell távolítani.Kövesse az érintett vezérlőegység utasításait!
Az elsőnek beillesztett távirányító határozza meg a kódolás típusát (fix kód vagy
ugrókód). Bekapcsoláskor a vevő villog, hogy jelezze a távirányító által a memóriájában
használt kódolás típusát:
• 1 hosszú villanás = memória üres
• 2 gyors villogás = fix kód
• 3 gyors villogás = ugrókód
900RX8
900RXM23Y
FIX/UGRÓKÓD
SUB/PLAY
SUB/PLAY/ORION
868.3 MHz
433.92 MHz
5 Vdc
12 ÷ 24 Vac / 12 ÷ 35 Vdc
16 mA
41 mA @ 24 Vac / 20 mA @ 24 Vdc
27 mA
45 mA @ 24 Vac / 27 mA @ 24 Vdc
50 Ω
4
2
-
24 Vdc, 1 A MAX, NO kontaktus
-108 dB
-20°+55° C
J1
Nyomógomb
LED
ZÖLD
+ (~)
12/24
Vac/Vdc
- (~)
OUT 1
OUT 2
RXM23Y/RXM28
J1:
= 12 Vac/Vdc
= 24Vac/Vdc
OUT1-OUT2= impulzív monostabil kimenet
irányát
a
kezelőpanel
utasításainak
4.1 A TÁVIRÁNYÍTÓ MEMORIZÁLÁLSA
.
FIGYELMEZTETÉS: Ha a memorizálás fázis be van kapcsolva, a vételi tartományon
belül minden távadó tárolható. A vevőkészülék hatótávolságának csökkentéséhez
ideiglenesen húzza ki az antennát.
Fázis
LEÍRÁS
Nyomja meg és engedje fel a rádiós vevő nyomógombját
annyiszor, amennyi az aktiválandó kimenet száma:
Egyszer:
1-es kimenet (csatorna) aktív
Kétszer:
2-es kimenet (csatorna) aktív
Háromszor: 3-as kimenet (csatorna) aktív
Négyszer: 4-es kimenet (csatorna) aktív
1
5 alkalommal az ELŐBEÁLLÍTÁS funkcióhoz, amely
egyszerre aktiválja mind a 4 kimenetet (csatornát) (1.
nyomógomb = 1.kimenet, 2. nyomógomb = 2. kimenet, 3.
nyomógomb = 3. kimenet, 4. nyomógomb = 4. kimenet)
Melyik kimenethez milyen funkció (Léptetés/Résznyitás/
Nyitás/Fények Be-Ki) tartozik, azt a vezérlőegység
használati utasításában fogja megtalálni.
A rádiós vevő zöld LED-je 1 másodperces intervallumokban
2
többször villog; annyiszor amennyi a kiválasztott kimenet
.
száma.
7
másodpercen
3
nyomógombját legalább 2 másodpercig a mentéshez.
Ha a távirányító memorizálása sikeres, azt a vevő egy
4
hosszú villanással nyugtázza.
Ha következő távirányítót/kat akarunk memorizálni ugyanazon a
5
kimeneten, az egész eljárást a 3. ponttól kell megismételni.
Ha 7 másodpercig nincs parancs, a vevő automatikusan
Megjegy.
900RXM28
kilép a programozási módból.
4.2 A TÁVIRÁNYÍTÓ TÖRLÉSE
SUB/PLAY
Fázis
LEÍRÁS
868.3 MHz
1
Nyomja meg a rádiós vevő gombját addig, amíg a LED
el nem kezd világítani (körülbelül 3 másodpercig).
A törlés elindításához nyomja meg a távirányító gombját
7 másodpercen belül és tartsa lenyomva, amíg a vevőn a
2
LED
ki
nem
nyomógombját.
A nyomógomb felengedése után körülbelül 1 másodperc
3
elteltével a vevő LED-je elkezd villogni 0,5 másodperces
intervallumokban
Nyugtázza a törlést a vevő nyomogombján
4
megnyomásával.
Ha a törlés sikeres volt, azt vevő egy hosszú villantással
5
nyugtázza.
Ha 7 másodpercig nincs parancs, a vevő automatikusan
Megjegy.
kilép a programozási módból.
4.3 A VEVŐ MEMÓRIÁJÁNAK TELJES TÖRLÉSE/
......MEMÓRIA RESET
Fázis
LEÍRÁS
Nyomja meg a vevő nyomógombját és tartsa lenyomva, amíg
1
a LED el kezd világítani (kb. 3 másodpercig), majd kialszik
(kb. a következő 3 másodperc). Engedje el a nyomógombot.
A nyomógomb felengedése után körülbelül 1 másodperc
2
elteltével a vevő LED-je el kezd villogni 1 másodperces
intervallumokban
A teljes memória törléséhez nyomja meg a vevő nyomógombját a harmadik
villanás után, vagy resetelje a 4 kimenetet és állítsa vissza az
3
alapértelmezett monostabil beállításokat, nyomja meg a nyomógombot az
ötödik villanás után.
Ha a törlés sikeres volt, azt vevő egy hosszú villantással
4
nyugtázza.
4.4 ÚJ TÁVIRÁNYÍTÓ MEMORIZÁLÁSA A MÁR MEMORIZÁLT
......TÁVIRÁNYÍTÓ SEGÍTSÉGÉVEL
Arra is van lehetőség, hogy egy távirányítót memorizáljon a rádiós vevőhöz való hozzáférés
nélkül. Szükség van egy korábban memorizált távirányítóra, majd kövesse az alábbi eljárást.
A távoli másolási eljárást a rádiós vevő vételi hatótávolságán belüli területen kell
végrehajtani.
Fázis
LEÍRÁS
1
Nyomja meg a memorizálni kívánt új távirányító gombját
és tartsa lenyomva legalább 5 másodpercig.
Nyomja meg legalább 3 másodpercig a másolni kívánt
2
régi távirányító gombját (ha az 1. fázis sikeres volt, akkor
az automatizálási rendszer nem fog reagálni).
Nyomja meg az új távirányító gombját, amelyet memorizálni
3
akar, és legalább 3 másodpercig tartsa azt lenyomva.
Nyomja meg a másolandó régi távirányító gombját, tartsa lenyomva
4
legalább
3
másodpercig,
programozási módból.
Ha 7 másodpercig nincs parancs, a vevő automatikusan
Megjegy.
kilép a programozási módból.
5 - TESZTELÉS ÉS ÜZEMBEHELYEZÉS
A rendszert szakképzett szakember helyezheti üzembe tesztelés után, aki köteles elvégezni
az ide vonatkozó szabványok által előírt vizsgálatokat a jelen lévő kockázatokkal
kapcsolatban, hogy ellenőrizze, hogy a berendezés megfelel-e a vonatkozó szabályozási
követelményeknek.
belül
nyomja
meg
a
távirányító
alszik.
Engedje
el
a
távirányító
hogy
jóváhagyja
és
kilépjen
a
PÉLDA (KÉPEKBEN)
+
+
+ 1s
+1s
2s
3s
PÉLDA (KÉPEKBEN)
(>3s)->
->
0,5s
0,5s
3s
PÉLDA (KÉPEKBEN)
(>3s)->
(>3s)->
(1s)+
(1s)+
PÉLDA (KÉPEKBEN)
>5s
>3s
>3s
>3s
