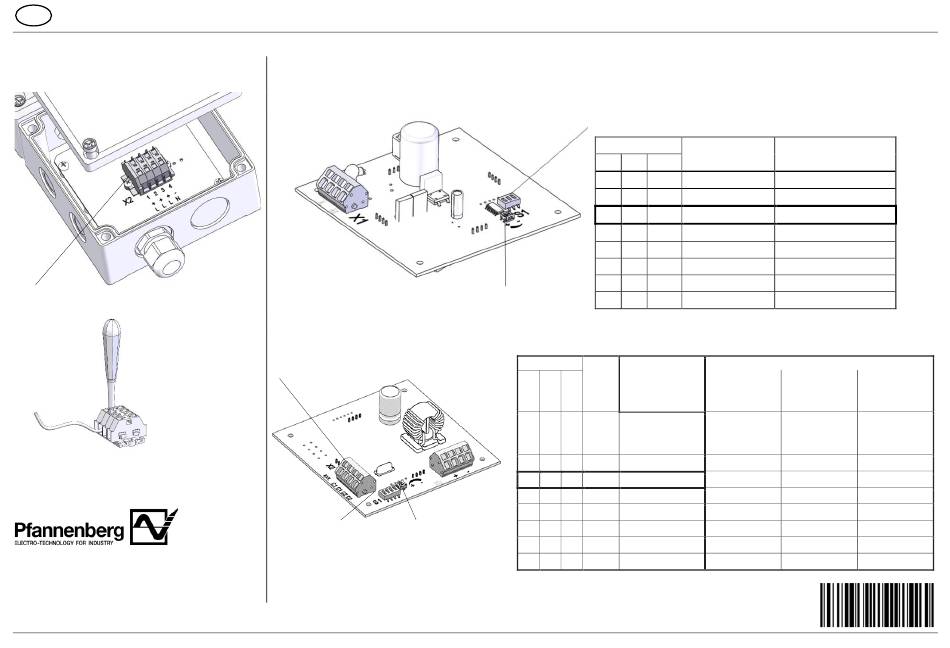

Elektrischer Anschluss:
Elektrischen Anschluss im Gehäuse der 1.
Stufe (rote Haube) wie folgt vornehmen:
Betriebsspannungsanschluss
Anschluss der Leitung
Pfannenberg GmbH
Werner-Witt-Straße 1
D- 21035 Hamburg
Tel.: +49/ (0)40/ 734 12-0
Fax: +49/ (0)40/ 734 12-101
service@pfanenberg.com
http://www.pfannenberg.com
09/2019
Auf der Platine in jeder Haube lässt sich die Betriebsart wie folgt einstellen:
Steuerung der Lichtintensität
(15 - 100%)
DC-Version
Externer Steuereingang (nicht verdrahtet)
S1
Steuerung der
Wahl der Betriebsart
Lichtintensität
(15 - 100%)
Einstellung der Betriebsart
AC-Version
S1 Wahl der Betriebsart
S1
1
2
OFF OFF OFF
OFF OFF ON
OFF ON OFF
OFF ON
ON OFF OFF
ON OFF ON
ON ON OFF
ON ON
* Werkseinstellung
S1
Be-
triebs-
art
1
2
3
Nr.
Bereitschaft für
OFF OFF OFF
1
externe
Ansteuerung
OFF OFF ON
2
Blitzlicht 1 Hz
OFF ON OFF
3
Dauerlicht *
OFF ON ON
4
Blinklicht 1 Hz
ON OFF OFF
5
Blitzlicht 2 Hz
ON OFF ON
6
Blinklicht 2 Hz
ON ON OFF
7
Blitzlicht 0,1 Hz
ON ON ON
8
Blitzlicht 0,5 Hz
Schalterstellung S1.4 bei externer Ansteuerung: ON
* Werkseinstellung
Seite 2/4
Kurzanleitung Quadro LED-TL
Betriebsart-Nr.
3
1
Blitzlicht
2
Blitzlicht
3
Dauerlicht *
ON
4
Blinklicht 1 Hz
5
Blitzlicht
6
Blinklicht 2 Hz
7
Blitzlicht
ON
8
Blitzlicht
Externe Ansteuerung
Umschaltung durch ...
C1
C2
auf Betriebsart
auf Betriebsart
Nr. ...
Nr. ...
3
2
4
--
--
4
--
--
7
6
8
--
--
8
--
--
0,75 Hz
1 Hz
2 Hz
0,1 Hz
0,5 Hz
C1 + C2
auf Betriebsart
Nr. ...
4
4
4
--
8
8
8
--
086050008
