Ein Zinkenverstellgerät T401ZH / T411ZH besteht aus einem Klammerkörper (1), Führungsprofilen
(2) und angeschweißten Gabelzinken (10). Zylinder (4) verschieben die mit Gleitstücken (3)
ausgerüsteten Führungsprofile (2).
Ein Zinkenverstellgerät T401AZH / T411AZH besteht aus einem Klammerkörper (1),
Führungsprofilen (2), einer angeschweißten Platte (11) und angeschraubten Gabelzinken (12).
Zylinder (4) verschieben die mit Gleitstücken (3) ausgerüsteten Führungsprofile (2).
Modell 1: Mit einer Zwischenplatte (9) wird das Zinkenverstellgerät über die Radarme des
Schubmaststaplers gebaut. Die Aufhängung am Flurförderzeug erfolgt über
Seitenschubkomponenten (5) und (6) oder wahlweise angeschraubte Pratzen (7) und (8).

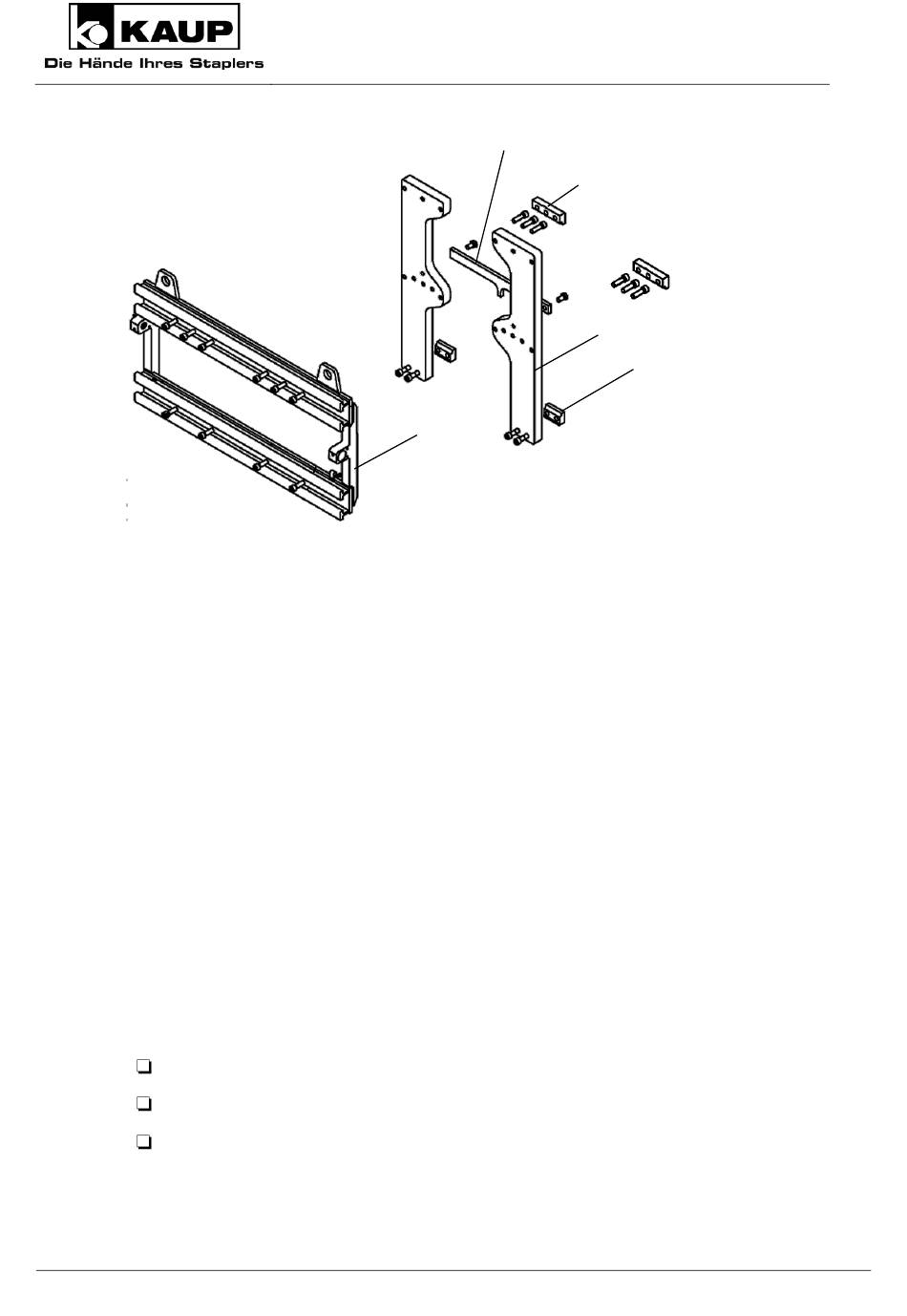

Modell 2: Mit zwei Zwischenplatten (10) wird das Zinkenverstellgerät über die Radarme des
Schubmaststaplers gebaut. Die Aufhängung am Flurförderzeug erfolgt über angeschraubte Pratzen
(11) und (12). Zusätzlich wird eine Mittenarretierung (13) an die Zwischenplatten (10) angeschraubt.
3.1
Bestimmungsgemäße Verwendung
Zinkenverstellgeräte sind dazu bestimmt, Lasten auf Paletten oder Gitterboxen zu transportieren.
Der Typ T411ZH / T411AZH oder T401ZH / T401AZH wird vorzugsweise bei Schubmaststaplern
eingesetzt.
Zur bestimmungsgemäßen Verwendung gehört auch
das Beachten der Betriebsanleitung.
das Beachten der technischen Daten auf dem Typenschild des Anbaugerätes.
die Einhaltung der Inspektions- und Wartungsbedingungen.
8
Modell 2
Originalbetriebsanleitung
Betriebsanleitung
13
11
1
Ohne Seitenschub
10
12
