FIXATION D'ATTELAGE POUR LES VÉLOS AVEC DES ÉCROUS DE MOYEU ARRIÈRE
Note : si la roue arrière de votre vélo a un axe à fixation rapide, vous pouvez
passer directement à la page 23.
22

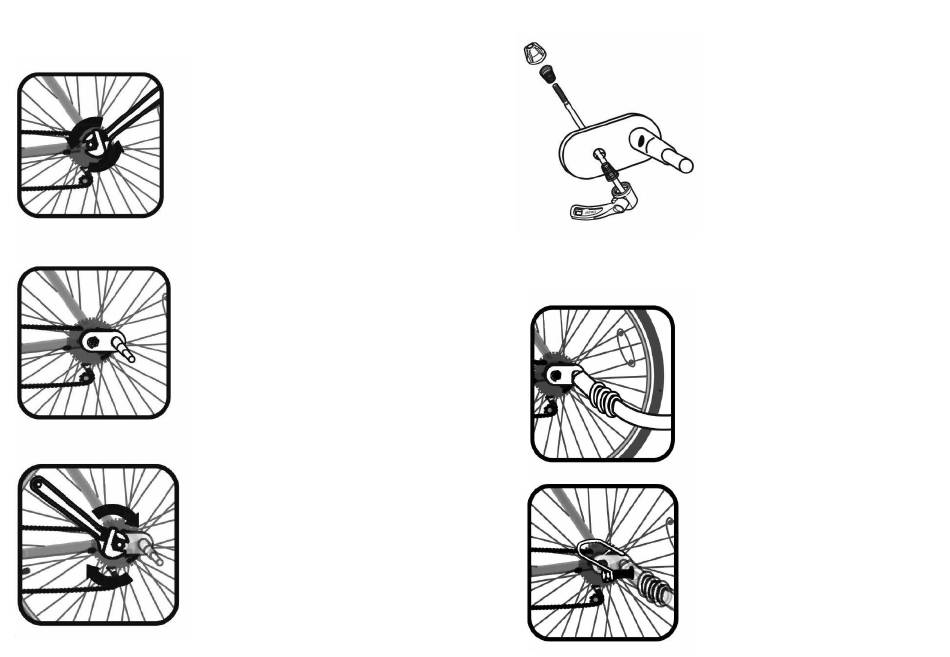

Défaire l'écrou de moyeu arrière avec une
clé à molette.
Retirer l'écrou de moyeu et la rondelle.
Positionner la plaque d'attelage par-dessus
l'axe. Remettre l'écrou de moyeu et la ron-
delle et serrez-les à la main.
Bien serrer l'écrou de la roue du vélo avec
une clé à molette. Placez la roue du vélo
verticalement au sol pour pouvoir contrôler
que l'écrou est bien serré.
FIXATION D'ATTELAGE POUR LES VÉLOS À AXE ARRIÈRE À FIXATION RAPIDE
ATTACHER LA BARRE DE REMORQUAGE AU VÉLO
1. Ouvrir le levier à fixation rapide et retirer
l'écrou et le ressort du côté opposé.
2. Tenir le levier et tirer sur la tige de l'axe
avec le ressort détaché.
3. Retirer entièrement la tige mais laisser la
roue en place.
4. Faire glisser la plaque d'attelage et la
rondelle à ergot sur la tige.
IMPORTANT ! L'extrémité large du ressort
conique doit être orientée vers l'extérieur,
vers le levier à fixation rapide.
Placer l'extrémité avant de la barre de re-
morquage sur l'attelage.
Insérer le boulon de fixation rapide dans les
orifices de la barre de remorquage et l'atte-
lage et bien le serrer.
23
