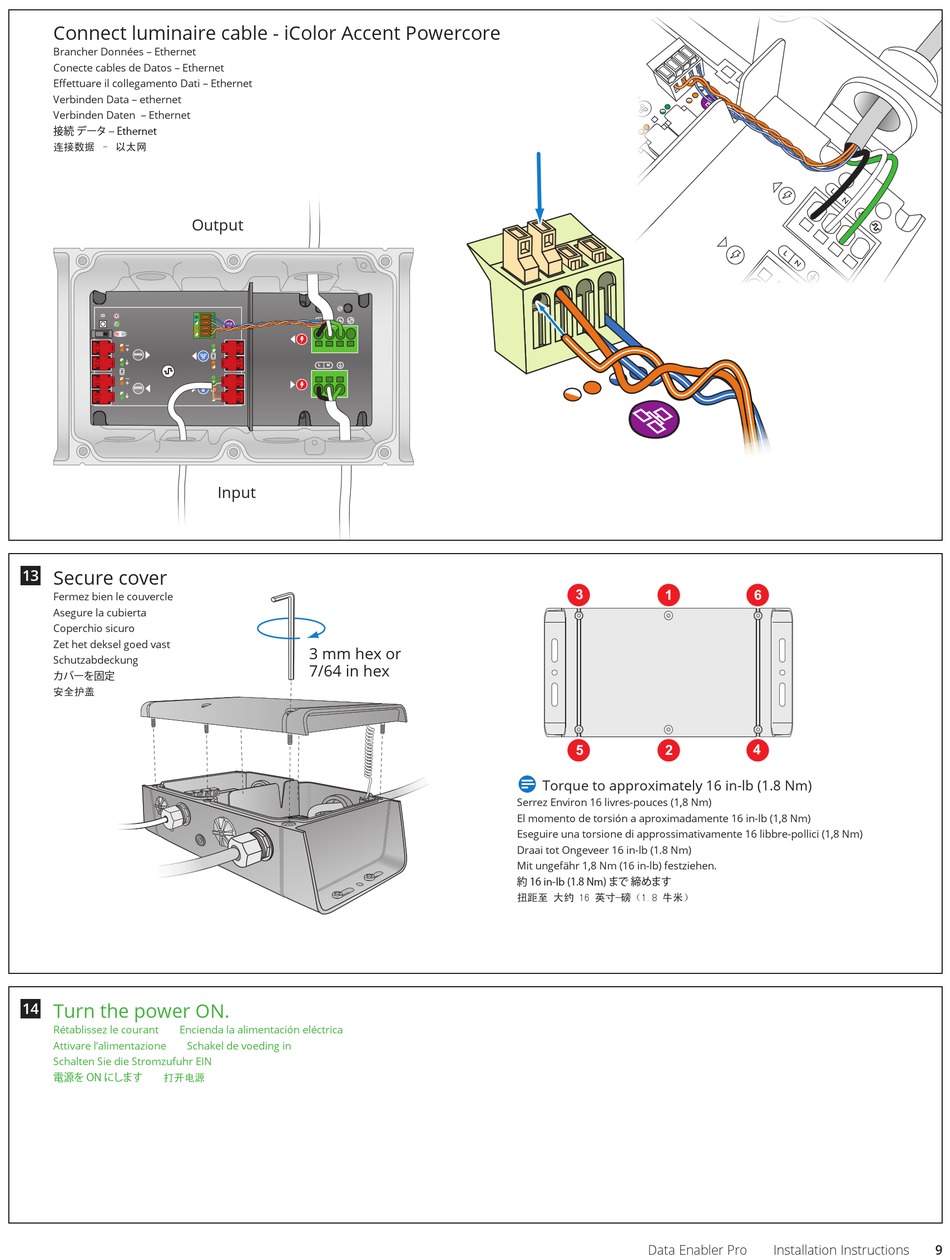

Connect luminaire cable - iColor Accent Powercore
Brancher Données – Ethernet
Conecte cables de Datos – Ethernet
Effettuare il collegamento Dati – Ethernet
Verbinden Data – ethernet
Verbinden Daten – Ethernet
接続 データ – Ethernet
连接数据 – 以太网
Output
DMX
DMX
13
Secure cover
Fermez bien le couvercle
Asegure la cubierta
Coperchio sicuro
Zet het deksel goed vast
Schutzabdeckung
カバーを固定
安全护盖
14
Turn the power ON.
Rétablissez le courant Encienda la alimentación eléctrica
Attivare l'alimentazione Schakel de voeding in
Schalten Sie die Stromzufuhr EIN
電源を ON にします 打开电源
L
N
L
N
Input
3 mm hex or
7/64 in hex
3
1
5
2
D
Torque to approximately 16 in-lb (1.8 Nm)
Serrez Environ 16 livres-pouces (1,8 Nm)
El momento de torsión a aproximadamente 16 in-lb (1,8 Nm)
Eseguire una torsione di approssimativamente 16 libbre-pollici (1,8 Nm)
Draai tot Ongeveer 16 in-lb (1.8 Nm)
Mit ungefähr 1,8 Nm (16 in-lb) festziehen.
約 16 in-lb (1.8 Nm) まで 締めます
扭距至 大约 16 英寸-磅（1.8 牛米）
Data Enabler Pro Installation Instructions 9
6
4
