- Seite 1 DISPENSA VVS KESSEBÖHMER...

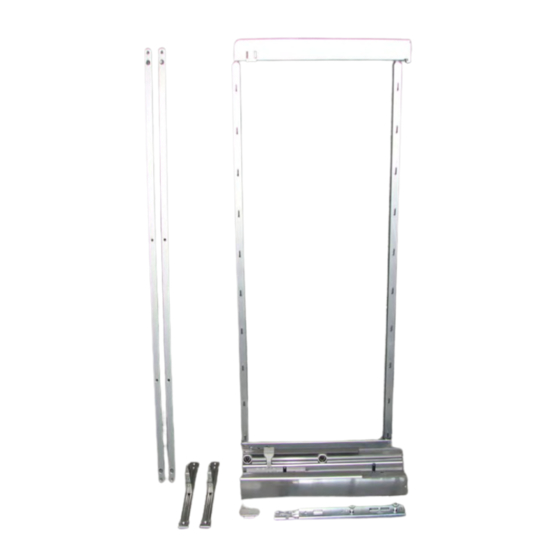

- Seite 2 DISPENSA VVS Produktumfang ■ KESSEBÖHMER...
- Seite 3 DISPENSA VVS 1. Wandbefestigungswinkel anschrauben 2. Korpus per Wasserwaage ausrichten Ausrichten des Korpus ■ KESSEBÖHMER...
- Seite 4 DISPENSA VVS Auszugsschiene unten ■ Anschraublöcher einzeichnen ■ KESSEBÖHMER...
- Seite 5 DISPENSA VVS Auszugsschiene oben ■ Anschraublöcher einzeichnen ■ KESSEBÖHMER...
- Seite 6 DISPENSA VVS (oben) (oben) Montage Auszugsschienen ■ (oben/unten) (oben) (unten) KESSEBÖHMER...
- Seite 7 DISPENSA VVS Montage – ■ Untere Führung Vorsichtig einschieben KESSEBÖHMER...
- Seite 8 DISPENSA VVS Anzeichnen der Bohrpositionen für die Fronthalter Frontkörper ■ Bohrposition festlegen ■ KESSEBÖHMER...
- Seite 9 DISPENSA VVS 1. Anschrauben der Fronthalter Frontkörper/Fronthalter ■ montieren 2. Aufsetzen der Tragerahmen auf die Fronthalter KESSEBÖHMER...
- Seite 10 DISPENSA VVS Frontkörper/Tragerahmen ■ montieren Befestigen des Trage rahmens auf den Front haltern KESSEBÖHMER...
- Seite 11 DISPENSA VVS Tragrahmen einsetzen ■ Wichtig: Beim Einsetzen muss ein „Klicken“ zu hören sein! KESSEBÖHMER...
- Seite 12 DISPENSA VVS Tragrahmen einsetzen ■ Wichtig: Auch über die zweite Rolle hinwegschieben! Anschließend Funktionskontrolle durch vollständiges Einschieben und Ausziehen durchführen! KESSEBÖHMER...
- Seite 13 DISPENSA VVS Ausrichten der Front ■ KESSEBÖHMER...
- Seite 14 DISPENSA VVS Ausrichten der Front: ■ Lösen, einstellen, feststellen Befestigungsschrauben Einstellschrauben KESSEBÖHMER...
- Seite 15 DISPENSA VVS Einstellschraube Befestigungsschraube Ausrichten der Front: ■ Lösen, einstellen, feststellen Aussen = Innen = Befestigungsschraube Einstellschraube KESSEBÖHMER...
- Seite 16 DISPENSA VVS SoftStopp-Dämpfer Wichtig: ■ Dämpfer in das UProfil einsetzen Einbau und schieben bis er einrastet. KESSEBÖHMER...
- Seite 17 DISPENSA VVS SoftStopp-Dämpfer ■ Ausbau Wichtig: Beim Heraushebeln des Dämpfers die Kolbenstange komplett einschieben, um ein Verbiegen zu vermeiden. KESSEBÖHMER...
- Seite 18 DISPENSA VVS Demontage – Wichtig: ■ Zuerst hinten anheben! Tablare bzw. Körbe KESSEBÖHMER...
- Seite 19 DISPENSA VVS Demontage – ■ Tragrahmen und Front KESSEBÖHMER...
- Seite 20 DISPENSA VVS Demontage – ■ Untere Führung KESSEBÖHMER...
- Seite 21 DISPENSA VVS Demontage – ■ SoftStopp Plus KESSEBÖHMER...
- Seite 22 DISPENSA VVS Montage SoftStopp ■ KESSEBÖHMER...
