AX5505(EFDIS)cover_cover.qxp 2010-02-23 오후 2:03 페이지 1
OPERATING INSTRUCTIONS
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
ISTRUZIONI PER L'USO
MANUAL DE INSTRUCCIONES
AX - 5505

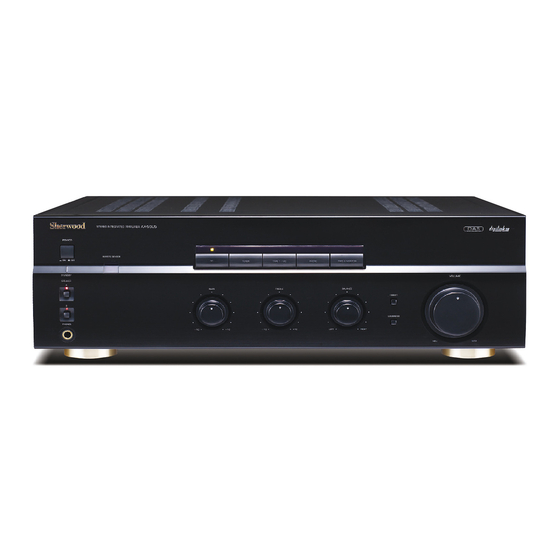

Stereo Integrated Amplifier
Amplificateur intégré stéréophonique
Stereo-Vollverstärker
Amplificatore lntegrato Stereo
Amplificador Integrado Estéreo
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Sherwood AX-5505
Inhaltszusammenfassung für Sherwood AX-5505
-
Seite 26: Einleitung
AX5505(deu)_AX5103(deu).qxp 2010-02-23 오후 2:05 페이지 2 Einleitung BITTE LESEN SIE DIESE HINWEISE VOR INBETRIEBNAHME DES GERÄTS Dieses Symbol weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann. VORSICHT: ZUR VERMEIDUNG VON STROMSCHLAG GERÄTEGEHÄUSE NICHT ÖFFNEN. Dieses Symbol weist auf wichtige ES BEFINDEN SICH KEINE VOM VERBRAUCHER WARTBAREN Bedienungs- und Wartungsanleitungen TEILE IM INNERN DES GERÄTS. - Seite 27 AX5505(deu)_AX5103(deu).qxp 2010-02-23 오후 2:05 페이지 3 INHALT Einleitung • BITTE LESEN SIE DIESE HINWEISE VOR INBETRIEBNAHME DES GERÄTS Anschluß aller Komponenten der HiFi-Anlage Bedienungselemente an der Frontplatte DIGI LINK III System-Fernbedienung • WIRKUNGSBEREICH DER FERNBEDIENUG • BATTERIEN EINLEGEN Betrieb • WIEDERGABE EINER BELIEBIGEN PROGRAMMQUELLE •...
-
Seite 28: Anschluß Aller Komponenten Der Hifi-Anlage
CD-Spieler Cassetten-Recorder Tuner Equalizer Cassetten-Recorder 2 oder Equalizer • Verbinden Sie diese Buchse mit der DIGI LINK II oder III-Buchse des nächsten Sherwood- Bausteines. REC (LINE IN) PLAY (LINE OUT) Cassetten-Recorder 1 oder MD-Recorder REC (LINE IN) PLAY (LINE OUT) •... -
Seite 29: Lautsprecheranschluss
AX5505(deu)_AX5103(deu).qxp 2010-02-23 오후 2:05 페이지 5 ■NETZKABEL Dieses Kabel wird mit einer Netzsteckdose verbunden. ■GESCHALTETER NETZAUSGANG • Diese Euro-Ausgangsbuchse wird ■LAUTSPRECHER-ANSCHLUSS zusammen mit dem Receiver ein-und ausgeschaltet (POWER-Taste am Gerät bzw. auf der Fernbedienung). Maximale Leistungsentnahme : 100 Watt(0,43A). Standby - Euro-Buchse stromlos POWER ON - Euro-Buchse eingeschaltet Lautsprecher A Lautsprecher A... -
Seite 30: Bedienungselemente An Der Frontplatte
AX5505(deu)_AX5103(deu).qxp 2010-02-23 오후 2:05 페이지 6 Bedienungselemente an der Frontplatte 1. Netztaste (POWER ON/OFF) 8. Balance-Einsteller (BALANCE) Mit dieser Taste schalten Sie das Gerät ein und aus Stellen Sie hier die Lautstärke-Balance zwischen dem (Betriebszustand oder Bereitschaft STAND-BY). linken und rechten Lautsprecher auf den gewünschten Wert ein. -
Seite 31: Digi Link Iii System-Fernbedienung
• Sie können außer diesem Verstärker auch die angeschlossenen HiFi-Komponenten mit dieser System-Fernbedienung steuern, sofern es sich ebenfalls um Sherwood-Produkte handelt, das Zeichen DIGI LINK II oder III tragen. • Damit die System-Fernbedienung auch für alle angeschlossenen Komponenten wirksam ist, müssen die Geräte untereinander mit den mitgelieferten DIGI LINK Kabeln verbunden sein. -
Seite 32: Wirkungsbereich Der Fernbedienug
AX5505(deu)_AX5103(deu).qxp 2010-02-23 오후 2:05 페이지 8 WIRKUNGSBEREICH DER FERNBEDIENUNG • Die Fernbedienung hat eine Reichweite von etwa 7 Metern. Sie kann auch schräg mit einem Winkel von bis zu ± 30˚ auf das Gerät gerichtet werden. BATTERIEN EINLEGEN Entfernen Sie den Batteriefachdeckel. Legen Sie zwei Batterien Polrichtig ein (“Mignon”-Zellen 1,5 Volt, Größenangaben : AA, R6 oder SUM-3). -
Seite 33: Betrieb
TAPE MONITOR-Funktion geschaltete Euro-Netzausgangsbuchse erfolgt. An die Buchsen TAPE 2 MONITOR kann entweder ein • Werden die übrigen Sherwood-Bausteine der Anlage Cassetten-Recorder oder ein Equalizer angeschlossen über eine normale Netzsteckdose oder über die nicht werden. Um dieses Gerät zu aktivieren, ist die Taste geschaltete Euro-Netzausgangsbuchse des Verstärkers... - Seite 34 AX5505(deu)_AX5103(deu).qxp 2010-02-23 오후 2:05 페이지 10 Starten Sie die Wiedergabe der ausgewählten Durch Drücken dieser Taste geben Sie einen direkten Signalweg von der Tonquelle unter Programmquelle. Umgehung der Klangeinsteller (BASS und TREBLE) direkt zum Endverstärker frei. Stellen Sie die gewünschte Lautstärke ein. oder •...
-
Seite 35: Audio-Aufnahmen Machen
AX5505(deu)_AX5103(deu).qxp 2010-02-23 오후 2:05 페이지 11 AUDIO-AUFNAHMEN MACHEN • Die Einstellungen von Höhen, Tiefen, Lautstärke etc. haben keinen Einfluß auf die Aufnahme-Signale. Audio-Aufnahmen mit TAPE 1/MD Audio-Aufnahmen mit TAPE 2 MONITOR Wählen Sie eine Programmquelle, von der Sie Wählen Sie eine Programmquelle, von der Sie aufnehmen möchten (nicht TAPE 1/MD und aufnehmen möchten (nicht TAPE 2 MONITOR). -
Seite 36: Hinweise Zur Fehlersuche
Wenn eine Fehlfunktion des Gerätes auftritt, versuchen Sie, das Symptom in der nachstehenden Auflistung zu finden und die Ursache wie beschrieben selbst zu beseitigen. Ist der Fehler nach wie vor vorhanden, nehmen Sie Kontakt mit Ihrem Fachhändler oder der nächstgelegenen Sherwood Servicestelle auf. Mögliche Ursache... -
Seite 37: Technische Daten
AX5505(deu)_AX5103(deu).qxp 2010-02-23 오후 2:05 페이지 13 Technische Daten • Ausgangsleistung (DIN, 8 Ohm, 40 - 20.000 Hz) 2 X 100 Watt • Nennklirrfaktor (bei 1 kHz) 0,02 % • Intermodulation 0,05 % • Eingangsempfindlichkeit (an 47 kOhm) PHONO (magn. /MM) 3,0 mV CD, TUNER, TAPE 200 mV... - Seite 62 AX5505(EFDIS)cover_cover.qxp 2010-02-23 오후 2:03 페이지 2 AX - 5505 Stereo Integrated Amplifier Amplificateur intégré stéréophonique Stereo-Vollverstärker Amplificatore lntegrato Stereo Amplificador Integrado Estéreo 5707-00000-355-0S...
