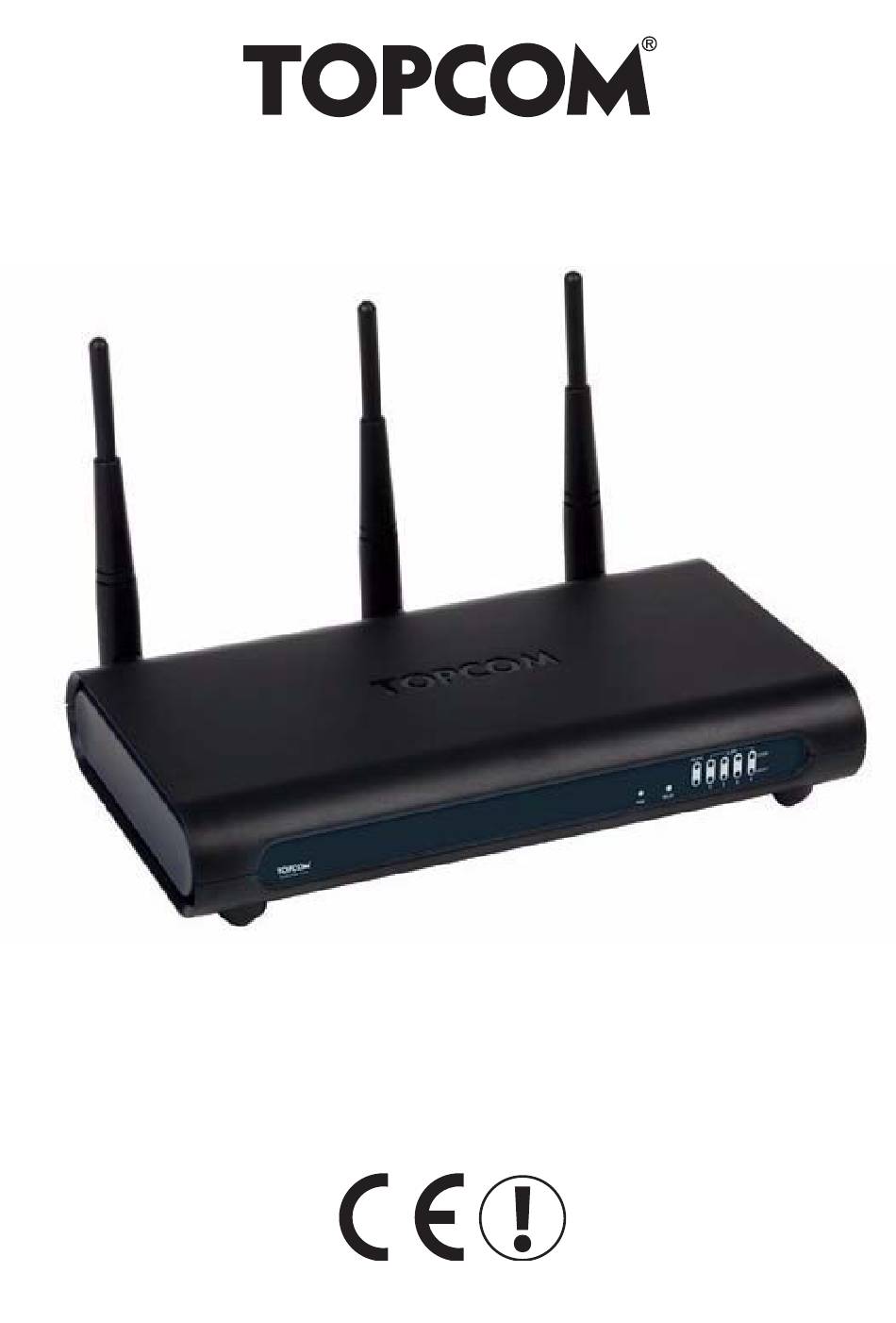

Topcom SKYR@CER WBR 7201n Kurzanleitung Installation
Verwandte Anleitungen für Topcom SKYR@CER WBR 7201n
Inhaltszusammenfassung für Topcom SKYR@CER WBR 7201n
- Seite 2 This product is in compliance with the essential requirements and other relevant provisions of the R&TTE directive 89/336/EEC. The Declaration of conformity can be found on: http://www.topcom.net/support/cedeclarations.php The features described in this manual are published with reservation to modifications. De in deze handleiding beschreven mogelijkheden worden gepubliceerd onder voorbehoud van wijzigingen.
- Seite 4 Deutsch ............43 1 Anschluss Ihres Routers..................43 2 Konfiguration des Breitband-Routers..............44 3 Prüfen des Internetverbindungsstatus ............... 51 4 Konfiguration des drahtlosen Netzwerks ............52 WPS ..........................52 Konfigurieren der (E)SSID................... 53 Einstellen der drahtlosen Verschlüsselung .............. 54 5 Garantie........................55 Garantiezeit........................
-
Seite 49: Deutsch
Anschluss Ihres Routers D e u ts c h Anschluss Ihres Routers Schließen Sie Ihren Router gemäß dem nachstehenden Diagramm an. • POWER: Schließen Sie das 12-V-Netzgerät an den Netzanschluss an. J Die Betriebs-LED an der Vorderseite leuchtet auf, wenn das Netzgerät angeschlossen ist. -
Seite 50: Konfiguration Des Breitband-Routers
Konfiguration des Breitband-Routers Konfiguration des Breitband-Routers Es wird angeraten, Ihren Router über eine Kabelverbindung zu konfigurieren. Schließen Sie also Ihren Computer über ein Ethernet-Kabel an einen der Ethernet-Anschlüsse des Routers an. J Öffnen Sie den Internet Explorer, und geben Sie 192.168.1.1 in die URL- Adressleiste ein. - Seite 51 Konfiguration des Breitband-Routers J Wählen Sie den Quick Setup Wizard, um die Konfiguration zu beginnen. J Im nächsten Bildschirm können Sie die Zeitzone (Time Zone) einstellen. - Einstellungen für die Zeitzone - Set Time Zone (Zeitzone einstellen): Wählen Sie Ihre Region aus. Time Server Address (Zeitserver-Adresse): Sie können die IP- Adresse Ihres bevorzugten Zeitservers eingeben oder die Standardeinstellung beibehalten.
- Seite 52 Konfiguration des Breitband-Routers Kabelmodem: Wird bei Anschluss eines Kabelmodems verwendet. - IP-Adresse für Kabelmodem - Host Name (Hostname): Geben Sie ggf. Ihren Hostnamen ein. MAC Address (MAC-Adresse): Einige Kabel-Internetanbieter speichern die MAC-Adresse Ihres Computers auf ihrem Server. In diesem Fall müssen Sie die MAC-Adresse Ihres Computers klonen. JKlicken Sie auf Clone Mac Address (MAC-Adresse klonen), um die MAC-Adresse Ihres Computers in den Router zu kopieren.
- Seite 53 Konfiguration des Breitband-Routers PPPoE xDSL: Wird für DSL-Bridge mit PPPoE-Verbindung verwendet. - IP-Adresse für PPPoE xDSL - Username (Benutzername): Geben Sie Ihren PPPoE-Benutzernamen ein. Password (Kennwort): Geben Sie Ihr Kennwort ein. Service Name (Servicename): Geben Sie den Servicenamen ein (z. B. den Namen Ihres Internet-Providers).
- Seite 54 Konfiguration des Breitband-Routers PPTP xDSL: Wird für Kabelmodem oder DSL-Bridge mit PPTP-Verbindung verwendet. PPTP kann ebenfalls verwendet werden, wenn der Router mit einem anderen LAN-Netzwerk verbunden wird. - IP-Adresse für PPTP xDSL - • WAN-Verbindung: DHCP-Client oder feste IP-Adresse • Obtain an IP address automatically (Automatisch eine IP-Adresse erhalten): Host Name (Hostname): Geben Sie ggf.
- Seite 55 Konfiguration des Breitband-Routers • PPTP Settings (PPTP-Einstellungen): User ID (Benutzer-ID): Geben Sie Ihren PPTP-Benutzernamen ein. Password (Kennwort): Geben Sie das PPTP-Kennwort ein. PPTP Gateway (PPTP-Gateway): Geben Sie den Gateway ein. Connection ID (Verbindungs-ID): Geben Sie ggf. die Verbindungs-ID ein. MTU: Geben Sie die MTU-Größe ein. Wenn die Größe nicht angegeben wird, übernehmen Sie die Standardeinstellung von 1492.
- Seite 56 Konfiguration des Breitband-Routers • WAN-Verbindung: DHCP-Client oder feste IP-Adresse • Obtain an IP address automatically (Automatisch eine IP-Adresse erhalten): Host Name (Hostname): Geben Sie ggf. Ihren Hostnamen ein. MAC Address (MAC-Adresse): Einige Kabel-Internetanbieter speichern die MAC-Adresse Ihres Computers auf ihrem Server. In diesem Fall müssen Sie die MAC-Adresse Ihres Computers klonen.
-
Seite 57: Prüfen Des Internetverbindungsstatus
Prüfen des Internetverbindungsstatus Der Quick Setup Wizard ist jetzt abgeschlossen. J Klicken Sie abschließend auf Apply (Übernehmen). Der Router wird jetzt neu starten. Dies dauert ca. 60 Sekunden. J Klicken Sie auf OK, wenn die Neustartsequenz beendet ist. Kehren Sie durch Klicken auf HOME oben rechts am Bildschirm zur Homepage zurück. Prüfen des Internetverbindungsstatus Die WAN-Verbindung kann auf dem Bildschirm Status Info (Informationen zum Status) auf der Web-Managementseite des drahtlosen Routers geprüft werden. -
Seite 58: Konfiguration Des Drahtlosen Netzwerks
J Alle Informationen über die Internetverbindung werden angezeigt: WAN-IP- Adresse, Gateway, DNS-Server usw. Konfiguration des drahtlosen Netzwerks Wi-Fi Protected Setup (WPS) wird vom Skyr@cer WBR 7201n unterstützt. Über das WPS können drahtlose Verschlüsselungseinstellungen automatisch vom Router an WPS-fähige drahtlose Clients gesendet werden (z. B. Skyr@cer USB 4201n). -
Seite 59: Konfigurieren Der (E)Ssid
Konfiguration des drahtlosen Netzwerks Konfigurieren der (E)SSID J Klicken Sie auf General Setup (Allgemeines Setup) und gehen Sie zu den Wireless(Drahtlos) > Basic Settings (Basiseinstellungen). > > - Seite „Drahtlose Einstellungen“ - Wählen Sie die drahtlos Mode (Modus): Werkseinstellung ist Access Point (AP). -
Seite 60: Einstellen Der Drahtlosen Verschlüsselung
Konfiguration des drahtlosen Netzwerks Einstellen der drahtlosen Verschlüsselung Topcom rät dringend, die Verschlüsselung zu aktivieren. Dies ist die einzige Möglichkeit, unerwünschten Benutzern den Zugang zu Ihrem drahtlosen Netzwerk zu verweigern. Es stehen drei Verschlüsselungseinstellungen zur Verfügung: WEP 64 Bit, WEP 128 Bit und WPA(2) J Wählen Sie Security Settings (Sicherheitseinstellungen), um das... -
Seite 61: Garantie
Der Garantieanspruch muss durch den Originalkaufbeleg, auf dem das Kaufdatum und das Gerätemodell ersichtlich sind, nachgewiesen werden. Abwicklung des Garantiefalls Senden Sie das fehlerhafte Gerät mit dem gültigen Kaufbeleg an ein Topcom Service- Zentrum. Tritt ein Gerätefehler innerhalb der Garantiezeit auf, übernimmt Topcom oder ein autorisiertes Service-Zentrum unentgeltlich die Reparatur jedes durch einen Material- oder Herstellungsfehler aufgetretenen Defekts. -
Seite 62: Garantieausschlüsse
Schäden oder Mängel, die durch unsachgemäße Handhabung oder Betrieb verursacht werden sowie Defekte, die durch die Verwendung von Nicht-Originalteilen oder die Verwendung von nicht von Topcom empfohlenem Zubehör entstehen, werden nicht von der Garantie abgedeckt. Schnurlose Telefone von Topcom wurden so konstruiert, dass sie ausschließlich mit wiederaufladbaren Batterien funktionieren.
