ASROCK Z77E-ITX Handbuch Seite 90

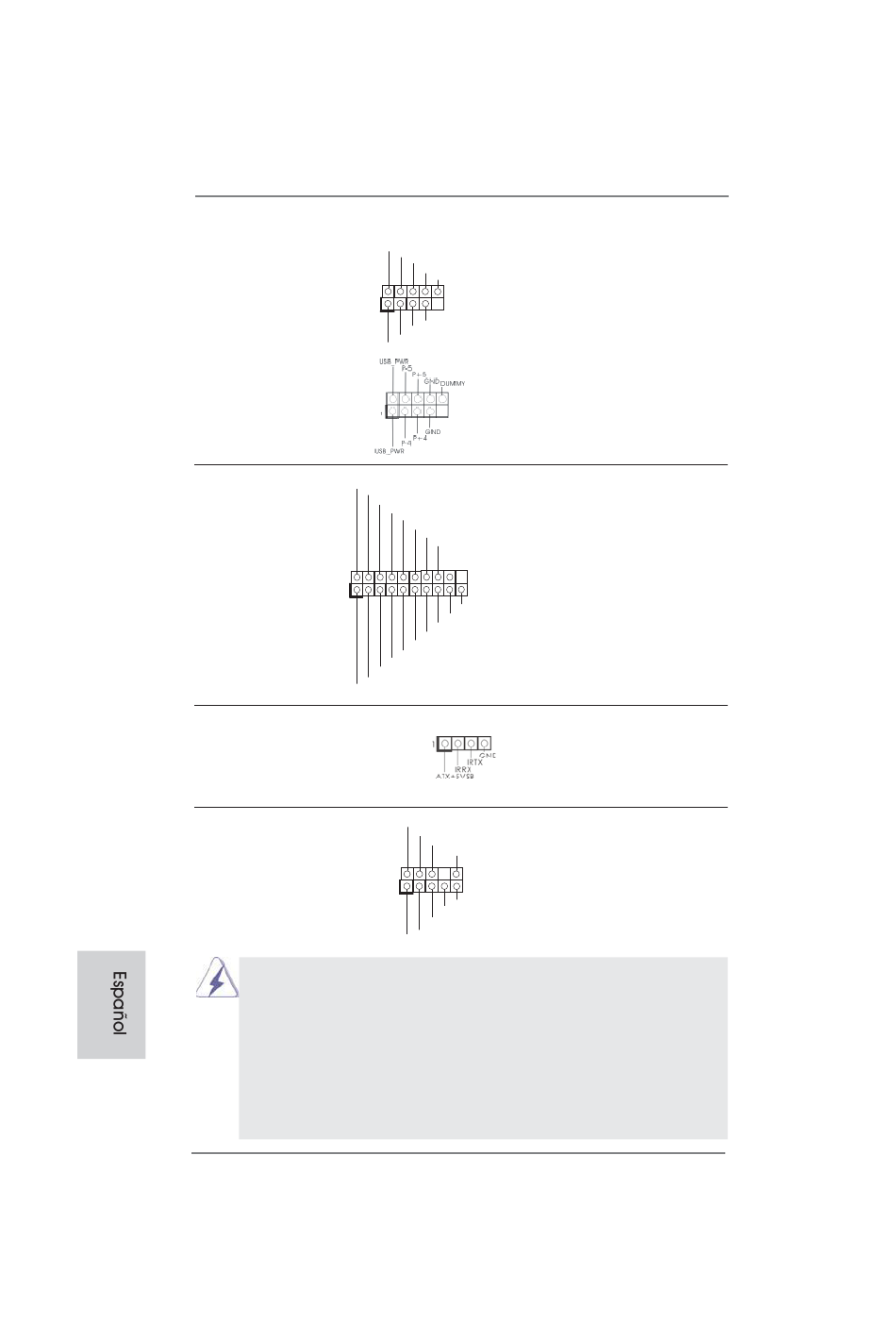

Cabezal USB 2.0
(9-pin USB2_3)
(vea p.2, N. 5)
(9-pin USB4_5)
(vea p.2, N. 6)
Cabezal USB 3.0
(19-pin USB3_3_4)
(vea p.2, N. 8)
Base de conexiones del módulo de
infrarrojos para el consumidor
(4-pin CIR1)
(vea p.2, N. 7)
Conector de audio de
panel frontal
(9-pin HD_AUDIO1)
(vea p.2, N. 19)
1. El Audio de Alta Defi nición soporta la detección de conector, pero el
2. Si utiliza el panel de sonido AC'97, instálelo en la cabecera de sonido
90
USB_PWR
P-3
P+3
GND
DUMMY
1
GND
P+2
P-2
USB_PWR
IntA_P0_D+
IntA_P0_D-
GND
IntA_P0_SSTX+
IntA_P0_SSTX-
GND
IntA_P0_SSRX+
IntA_P0_SSRX-
Vbus
1
Vbus
IntA_P1_SSRX-
IntA_P1_SSRX+
GND
IntA_P1_SSTX-
IntA_P1_SSTX+
GND
IntA_P1_D-
IntA_P1_D+
DUMMY
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
cable de panel en el chasis debe soportar HDA para operar
correctamente. Por favor, siga las instrucciones en nuestro manual y
en el manual de chasis para instalar su sistema.
del panel frontal de la siguiente manera:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
ASRock Z77E-ITX Motherboard
Además de dos puertos USB
2.0 predeterminados en el
panel de E/S, hay dos bases de
conexiones USB 2.0 en esta
placa base. Cada una de estas
bases de conexiones admite
dos puertos USB 2.0.
Además de cuatro puertos 3.0
predeterminados situados en el
panel E/S, encontrará una
cabecera USB 3.0 en esta
placa base. Esta cabecera USB
3.0 admiten dos puertos USB
3.0.
Esta base de conexiones se
puede utilizar para conectar
receptor remoto.
Este es una interface para
cable de audio de panel frontal
que permite conexión y control
conveniente de apparatos de
Audio.
