Umbau von Vorlauf links auf Vorlauf rechts

4
8
Bei DN 32:
4
E
Art.-Nr. 968.27.61.00
Stand 02/2014
3
4
8
3
4
E
12

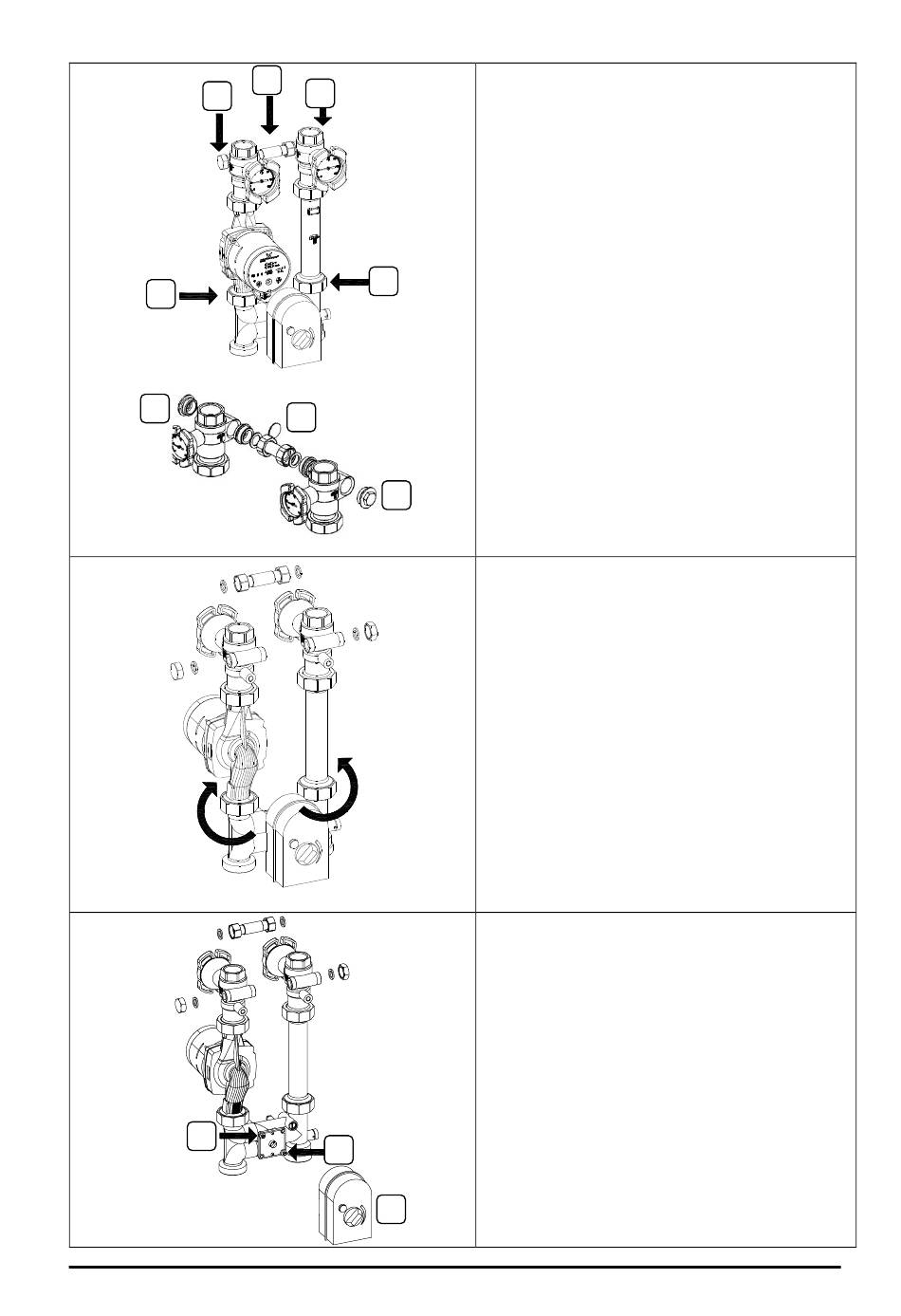

Überwurfmutter [8] lösen.
Kappen [4] und Zwischenstück [3] demon-
tieren.
Bei DN 32:
Stopfen [4] und Zwischenstück inkl.
Doppelnippel und Blindscheibe [3]
demontieren.
Vorlauf- und Rücklaufstrang jeweils nach
hinten drehen.
Stellmotor [12] demontieren.
(siehe hierzu auch Kapitel
4.3 Stellmotor der Mischeinrichtung)
Fassonschrauben [E] demontieren.
Hinweis: Die Halteplatte [11] bleibt an der
Mischeinrichtung!
Diese wird auf der anderen Seite nicht be-
nötigt.
