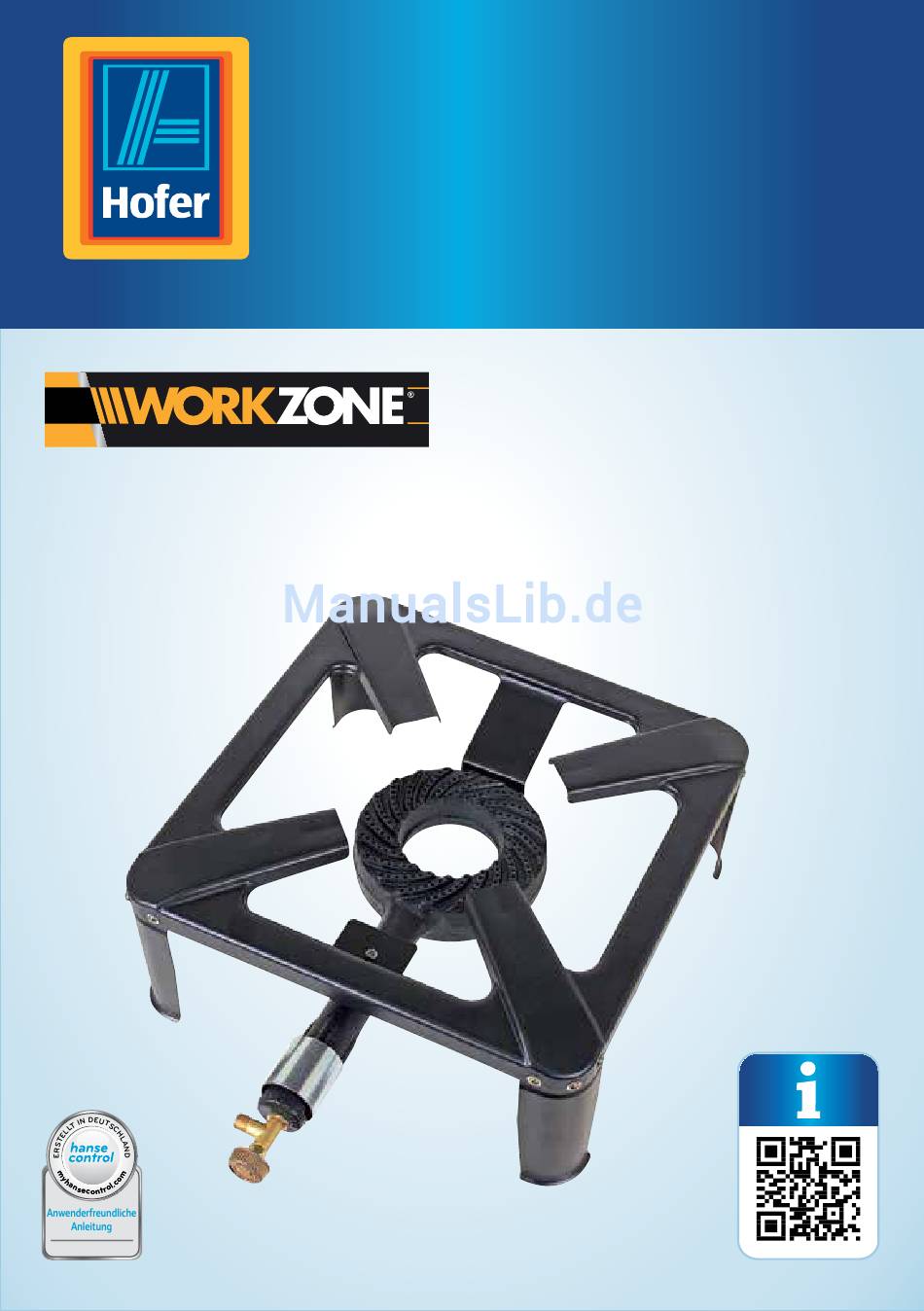

- Seite 1 Gebrauchs- anleitung Da bin ich mir sicher. HOCKERKOCHER ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht und Montage ............4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................. 7 Gebrauchsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Restrisiken ................9 Allgemeine Sicherheitshinweise .......... 9 Sicherheitshinweise zum Gasanschluss ......9 Sicherheitshinweise zur Vermeidung von Verbrennungen ...............10 Sicherheitshinweise für den Betrieb ........10 Inbetriebnahme ..............11... -
Seite 6: Lieferumfang/Teileliste
Lieferumfang/Teileliste Brenner Gestell Luftzufuhrring Stellrad Standfuß, 4× Gasschlauch Druckregler Schraube M5 × 12 mm, 12× Schraube M6 × 8 mm, 3× Unterlegscheibe, 24× Gewindemutter, 12× Flaschenventil (nicht im Lieferumfang enthalten) Hahn (nicht im Lieferumfang enthalten) Gasflasche (nicht im Lieferumfang enthalten) Überwurfmutter Brennerrohr Verschlusskappe Brennerventil... -
Seite 7: Allgemeines
Allgemeines Allgemeines Gebrauchsanleitung lesen und aufbewahren Diese Gebrauchsanleitung gehört zu diesem Hockerkocher. Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Gebrauchsanleitung sorgfältig durch, bevor Sie den Hockerkocher verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. Die Nichtbeachtung der Anweisungen in dieser Gebrauchsanleitung kann zu schweren Verletzungen oder zu Beschädigungen des Hockerkochers führen. -
Seite 8: Sicherheit
Sicherheit Vorsicht, heiße Oberflächen. Verwenden Sie den Hockerkocher nur im Freien. Der Hockerkocher ist nicht für den Betrieb im Haushalt geeignet. Verwenden Sie den Hockerkocher nicht im Keller oder unter Erdgleiche. Halten Sie den Hockerkocher von Kindern fern. Lesen Sie die Gebrauchsanleitung sorgfältig durch, bevor Sie den Hockerkocher in Betrieb nehmen. -
Seite 9: Restrisiken
Sicherheit • Reparatur des Hockerkochers durch einen anderen als den Hersteller oder eine Fachkraft. • Gewerbliche, handwerkliche oder industrielle Nutzung des Hockerkochers. • Bedienung oder Wartung des Hockerkochers durch Personen, die mit dem Hockerkocher nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen. -
Seite 10: Sicherheitshinweise Zur Vermeidung Von Verbrennungen
Sicherheit − Schließen Sie die Gasflasche fern von jeglichen Zündquellen wie z. B. offenen Flammen, Zündflammen, elektrischen Kochgeräten an. − Rauchen Sie nicht, während Sie die Gasflasche anschließen. − Achten Sie darauf, dass sich beim Anschluss der Gasflasche keine Personen in Ihrer Nähe aufhalten. −... -
Seite 11: Inbetriebnahme
Inbetriebnahme Inbetriebnahme WARNUNG! Brand- und Explosionsgefahr! − Lesen und beachten Sie die Sicherheitshinweise am Anfang dieser Gebrauchsanleitung, bevor Sie den Hockerkocher betriebsfertig machen, insbesondere die „Sicherheitshinweise zum Gasanschluss“. Hockerkocher und Lieferumfang prüfen 1. Nehmen Sie die Einzelteile des Hockerkochers aus der Verpackung. 2. -
Seite 12: Benötigtes Werkzeug
Betrieb • Lassen Sie sich beim Kauf oder Mieten der Gasflasche im Fachhandel beraten. • Die Überwurfmuttern haben Linksgewinde. Benötigtes Werkzeug • 17er Maulschlüssel 1. Vergewissern Sie sich, dass das Flaschenventil sowie das Brennerventil geschlossen sind (siehe Punkt 1 und 3 im Abschnitt „Brenner abstellen“). 2. -
Seite 13: Brenner Anzünden
Betrieb Garantiekarte angegebene Servicestelle an den Hersteller oder an einen Fachmann Ihres ört lichen Gashändlers. • Falls Sie den Hockerkocher nach längerer Pause wieder benutzen, untersuchen Sie den Brenner und das Brennerrohr auf Verstopfungen. Reinigen Sie ggf. den Brenner und das Brennerrohr wie im Kapitel „Reinigung“ unter Punkt 5 beschrieben. -
Seite 14: Brenner Einstellen
Reinigung 3. Falls die Flamme ausgeht, schließen Sie augenblicklich das Brennerventil indem Sie das Stellrad bis zum Anschlag im Uhrzeigersinn in Richtung „–“ drehen (siehe Abb. G). Überprüfen Sie den Hockerkocher und den Gasanschluss (siehe Kapitel „Fehlersuche“). Wenn Sie nichts Außergewöhnliches feststellen, zünden Sie den Brenner erneut wie unter Punkt 2 beschrieben an. -
Seite 15: Wartung
Wartung • Verwenden Sie keine aggressiven Reinigungsmittel, Lösungsmittel oder Benzin sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Sie können die Oberflächen beschädigen. • Benutzen Sie keine brennbaren Reinigungsmittel. • Reinigen Sie den Hockerkocher besonders gründlich, wenn Sie ihn für längere Zeit nicht verwenden. -
Seite 16: Gasflasche Transportieren
Aufbewahrung und Transport Gasflasche lagern − Bewahren Sie die Gasflasche nicht im Haus, unter Erdgleiche (z. B. Keller, Schacht, Tiefgarage etc.) oder an unbelüfteten Plätzen auf, an denen sich ausströmendes Gas sammeln kann. − Lagern Sie die Gasflasche bei weniger als 50 °C an einem gut belüfteten, schattigen Ort und gegen Witterungseinflüsse geschützt. -
Seite 17: Fehlersuche
Fehlersuche Fehlersuche Fehlersuche Fehler Ursache Fehlerbehebung Der Brenner lässt sich Nicht alle Ventile sind Öffnen Sie den Hahn der nicht anzünden. geöffnet. Gasflasche. Gasflasche ist leer. Tauschen Sie die Gasflasche aus. Druckregler ist defekt. Tauschen Sie den Druckregler aus. Die Flamme ist Gasflasche fast leer. -
Seite 18: Technische Daten
Technische Daten Technische Daten Modell: 4P-01E Nennleistung: 7,5 kW (542 g/h) Gaskategorie: I3B/P(50) Betriebsdruck: 50 mbar Düsendurchmesser: ∅ 1,24 mm Bestimmungsland: Version I3B/P(50): AT Gasart: Flüssiggas (Butan G30/Propan G31) Gasschlauch: 1,5 m, G ¼˝ Druckregler: G 12, 50 mbar Gasflasche: handelsübliche 5 kg oder 11 kg LPG-Mehrwegflasche Durchmesser der Töpfe: 25–45 cm... -
Seite 19: Garantiekarte
Beschreibung der Störung: Nachdem Sie den Hersteller KUNDENDIENST kontaktiert haben und 06246 72091-60 aufgefordert wurden, das defekte service@walter-werkzeuge.com Produkt zurückzuschicken, senden MODELL: 4P-01E ARTIKELNUMMER: 49310 05/2016 Sie die ausgefüllte Garantiekarte zusammen mit dem defekten Produkt. Hotline: Zum Walter Werkzeuge Salzburg GmbH regulären Festnetztarif... -
Seite 20: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die Hofer/Aldi Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetzlichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP: Bevor Sie Ihr Gerät einsenden, wenden Sie sich telefonisch,... - Seite 21 Da bin ich mir sicher. VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA KUNDENDIENST 06246 72091-60 www.walter-werkzeuge.com JAHRE 05/2016 MODELL: 4P-01E ARTIKELNUMMER: 49310 GARANTIE...
