ANSCHLÜSSE
RJ45 Anschluss:
RJ45 Anschluss
Pin
Signal
Pin
Signal
Pin
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
BI_DC-
3
BI_DB+
6
BI_DB-
24 Volt Buchse:
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!!!
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
und Netzwerken gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems oder wen-
den Sie sich bitte an Ihren Netzwerkadministrator.
1.
Verbinden Sie zuerst den Transmitter über das mitgelieferte USB Kabel mit einem USB Port
Ihres PC's.
2.
Schließen Sie jetzt ein Netzwerkkabel (optional) an den RJ45 Anschluss des Transmitter an
und verbinden Sie das andere Ende des Netzwerkkabel mit dem RJ45 Anschluss des Recei-
ver.
3.
Nun schließen Sie das mitgelieferte Netzteil (24V / 0,5A) an die 24V Buchse des Transmitter
an.
Wichtig! Bitte achten Sie darauf, dass das mitgelieferte Netzteil an den Transmitter
angeschlossen ist, da ansonsten Transmitter nicht erkannt wird.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-1446 automatisch
und installiert diesen.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
2
Signal
7
BI_DD+
8
BI_DD-

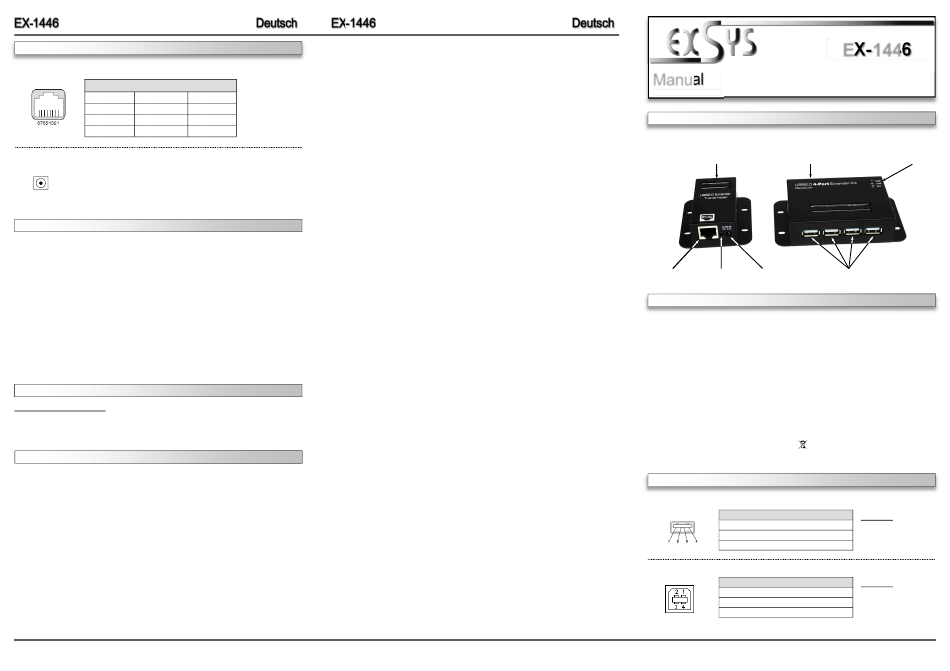

LAYOUT
RJ45 Connector
DESCRIPTION & TECHNICAL INFORMATION
The EX-1446 consists of a Transmitter and Receiver. The Transmitter is equipped with a USB B
-Port for connection to the PC, one RJ45 Port and one 24V connector. The Receiver provide
four USB 2.0 A-Ports for devices and one RJ45 Port. The EX-1446 is designed to connect your
USB devices such as a external Hard drive, Flash Memory, USB Scanners, USB Printers etc.
via a network cable. It delivers simple, reliable and cost effective network connectivity for USB
devices. You can connect four USB device to the EX-1446. Via the external power supply the
Transmitter is functional and it provides a maximum of power on the USB ports of 500mA. It
uses data transfer rates up to 480Mbit/s. The EX-1446 is Plug and Play compatible. It will not
require any software or drivers.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
USB 2.0 A-Port:
USB 2.0 B-Port:
3
Manual
Vers. 1.0 / 20.12.16
Transmitter
Receiver
USB B-Port
RJ45 Connector
Power LED
24V DC Connector
4 x USB 2.0 A-Port
for power supply
USB 1.1, 2.0, 3.0 & 3.1
All OS
4x USB 2.0 A-Port, 1x USB 2.0 B-Port, 2x RJ45 Ethernet,
1x 24V Connector
EX-1446, Manual, USB Cable, Power Supply
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
USB 2.0 A-Port
Pin
Signal
Pin
Signal
1
VCC
3
DATA+
2
DATA-
4
GND
USB 2.0 B-Port
Pin
Signal
Pin
Signal
1
VCC
3
DATA+
2
DATA-
4
GND
4
EX-1446
Power LED
Attention!
Never plug in with
force or in wrong
direction.
Attention!
Never plug in with
force or in wrong
direction.
