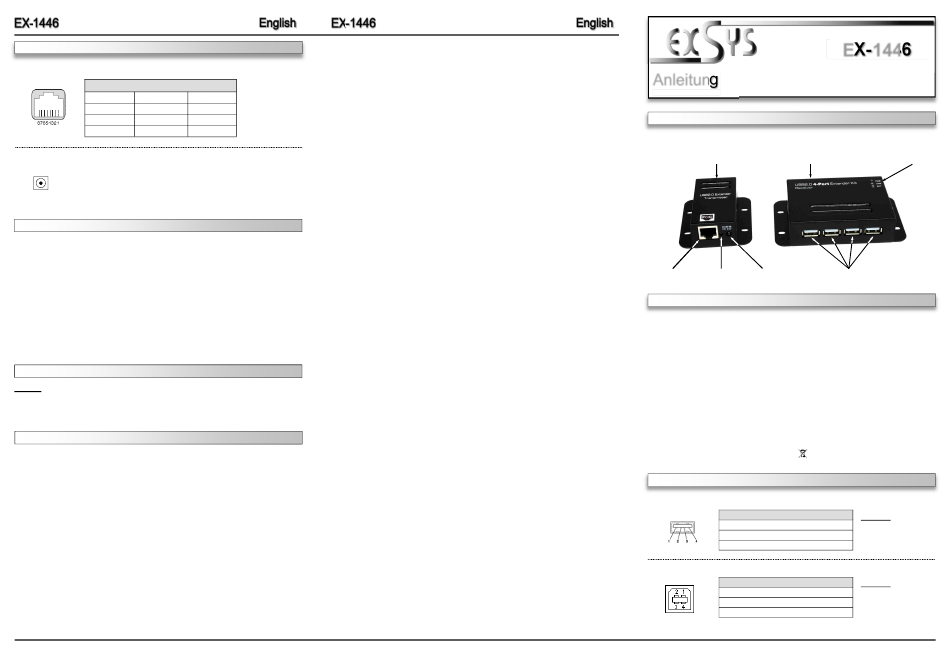

Exsys EX-1446 Anleitung

CONNECTORS
RJ45 Connector:
RJ45 Connector
Pin Signal Pin Signal Pin
1 BI_DA+ 4 BI_DC+
2 BI_DA- 5 BI_DC-
3 BI_DB+ 6 BI_DB-
24 Volt Connector:
ATTENTION!!!
Use only with included power supply!!!
HARDWARE INSTALLATION
Because there are large differences between PC's and network's, we can give you only a general
installation guide for the EX-1446. Please refer your computer's reference manual or contact your
network admin whenever in doubt.
1. At first connect the Transmitter via the included USB cable to the USB port on your PC.
2. Connect a RJ45 patch cable (optional) to the RJ45 port of the Transmitter and connect the
other and of the network cable to the RJ45 port of the Receiver.
3. Now connect the included power supply (24V / 0,5A) to the 24V connector of the Transmitter.
Attention! Please ensure that the included power supply are connected to the Transmitter,
otherwise the Transmitter are not recognized
DRIVER INSTALLATION
All OS
After the hardware installation the OS will recognize the device automatically and install the
drivers.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
5
Signal
7 BI_DD+
8 BI_DD-
AUFBAU
RJ45 Anschluss
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1446 besteht aus einem Transmitter und Receiver. Der Transmitter ist mit einer USB
B-Buchse zum Anschluss an den PC, mit einem RJ45 Anschluss und einer 24V Buchse ausge-
stattet. Der Receiver ist mit vier USB 2.0 A-Buchsen für Endgeräte, einem RJ45 Anschluss
ausgestattet. Die EX-1446 ermöglicht Ihnen auf einfachste Weise, externe USB Festplatten,
USB Sticks, USB Scanner, Drucker, Tastaturen etc. über ein Netzwerkkabel anzuschließen. Sie
können 4 USB Geräte an die EX-1446 anschließen. Sie ermöglicht Ihnen somit eine erweiterte
Flexibilität und Reichweite zum Anschluss der USB Geräte. Durch die externe Stromversorgung
per Netzteil wird der Transmitter funktionsfähig und es werden an den vier USB Ports die vollen
500mA zur Verfügung gestellt. Die Datenübertragungsrate beträgt bis zu 480Mbit/s. Die EX-
1446 ist Plug and Play fähig. Es wird keine Software oder Treiber benötigt.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
USB 2.0 A-Buchse:
USB 2.0 B-Buchse:
6
Anleitung
Vers. 1.0 / 20.12.16
Transmitter Receiver
USB B-Buchse RJ45 Anschluss
Betriebs LED 24V DC Buchse 4 x USB 2.0 A-Buchse
für Netzteil
USB 1.1, 2.0, 3.0 & 3.1
Alle Betriebssysteme
4x USB 2.0 A-Buchse, 1x USB 2.0 B-Buchse, 2x RJ45 Ethernet,
1x 24V Buchse
EX-1446, Anleitung, USB Kabel, Netzteil
CE / FCC / RoHS / WEEE DE97424562 / WHQL
USB 2.0 A-Buchse
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
USB 2.0 B-Buchse
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
1
EX-1446
Betriebs LED
Achtung!
Stecker nie umge-
kehrt oder mit
Gewalt einstecken.
Achtung!
Stecker nie umge-
kehrt oder mit
Gewalt einstecken.
