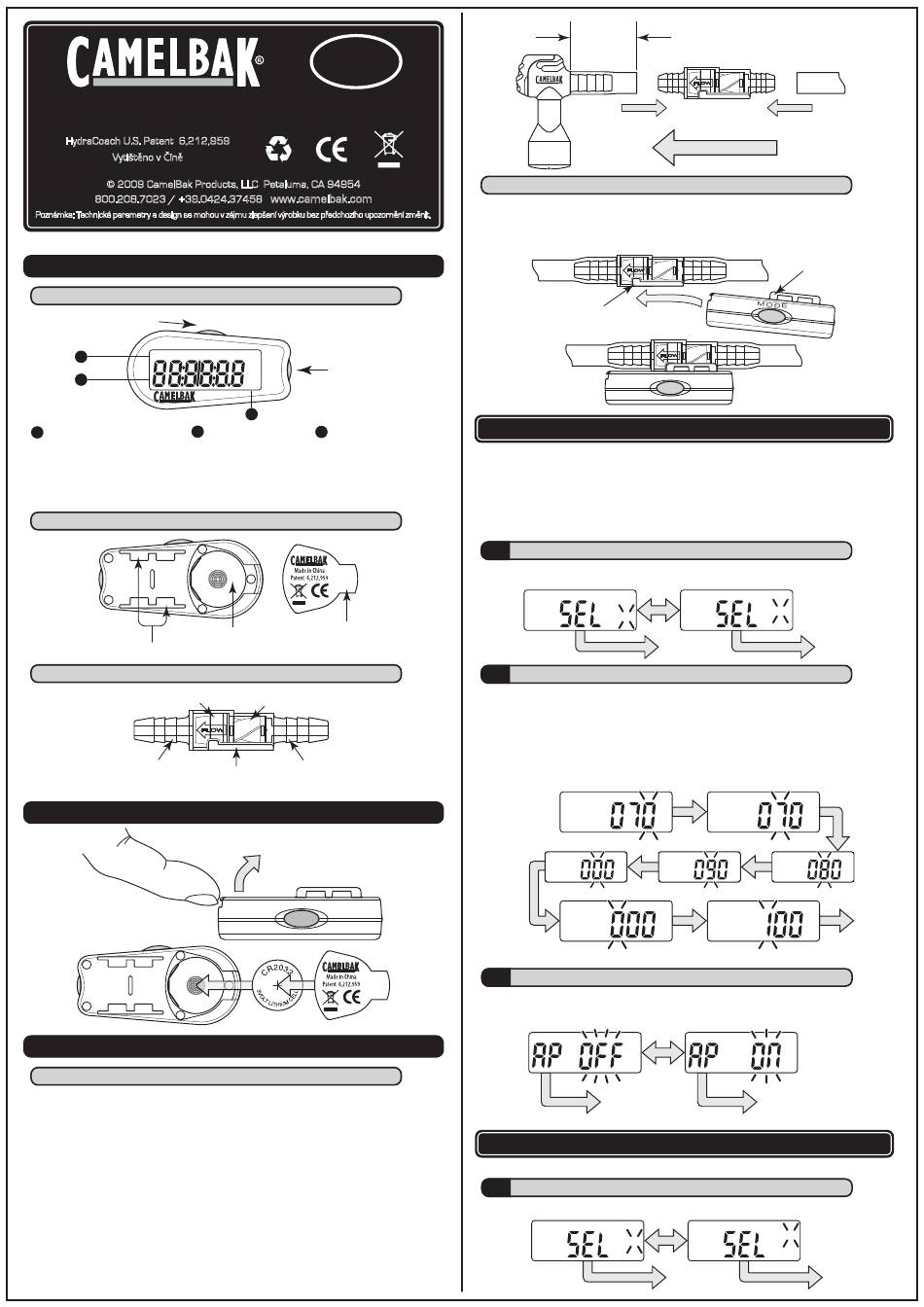

SOUČÁSTKY PRŮTOKOMĚRU
ZOBRAZOVACÍ JEDNOTKA: ČELNÍ POHLED
Tlačítko MODE
AC ET PHG AG
A
B
Zkratky Funkcí
A B
AC Spotřebované Množství
ET Uplynulý Čas
PHG Osobní Hydratační Hladina
AG Množství Zbývající do Dosažení Hladiny
AR/ TV
Zbývající Množství / Celkový Objem
ETE Odhadovaný Čas Vyprázdnění Rezervoáru
ZOBRAZOVACÍ JEDNOTKA (ZADNÍ POHLED)
Schránka Baterie
Kolejničky
SENZOR TEKUTIN
Jednosměrný Ventil
Hadicový Nástavec
Západka Pro
Upevnění Displeje
INSTALACE BATERIE
INSTALACE PRŮTOKOMĚRU
SENZOR TEKUTIN A PŘÍVODNÍ HADIČKA
Jestliže na přívodní hadičce není nainstalovaný senzor tekutin, zkraťte ji a senzor nainstalujte. Na
konci, který je blíže k ventilu, zkraťte hadičku o 5 – 20 cm. Zkrácení hadičky v místě blíže k ventilu
(o 5 cm) je vhodné pro snadnější čtení hodnot na displeji během pití, při zkrácení v místě výše,
směrem k rameni, (o 20 cm) se sníží hmotnost na konci hadičky.
1) Odstřihněte hadičku v místě, kde chcete umístit displejovou jednotku. Viz diagram níže.
2) Konce hadičky navlhčete isopropyl alkoholem nebo mýdlovou vodou a pevným nasazením a
otočením postupně upevněte oba nástavce. Poznámka: Ujistěte se, že šipka „Flow" směřuje
směrem k ventilu.
3) Dokud jsou konce hadičky ještě kluzké, natočte senzor na hadičce displejem směrem k
sobě pro snadné čtení naměřených hodnot. Při této závěrečné úpravě je vhodné mít vak
(batoh) na zádech.
ČEŠTINA
™
www.camelbak.com
AR/ TV ETE
KG
Tlačítko RESET
L B
OZ
/Hr
C
Numerický Displej Zkratky Jednotek
C
KG Kilogramy
LB Libry
L Litry
OZ Unce
L/HR Litry Za Hodinu
OZ/HR Unce Za Hodinu
Kryt Baterie
Poháněč
Hadicový Nástavec
Poznámka: Před prvním použitím odstraňte
z baterie ochranný štítek.
MODE
Zkraťte hadičku
o 5 až 20 cm.
K Ventilu
ZOBRAZOVACÍ JEDNOTKA (DISPLEJ) A SENZOR TEKUTIN
Displej lze připevnit k senzoru tekutin z obou stran pro nasazení na levé i na pravé rameno.
Nasuňte displejovou jednotku na senzor tekutin, až s klapnutím zapadne do správné polohy.
Displejovou jednotku sejměte posunutím v opačném směru.
Západka Pro
Upevnění Displeje
„KLIKNUTÍ"
MODE
RYCHLÝ START – ZÁKLADNÍ PROGRAM
Pro snadné nastavení průtokoměru postupujte podle pokynů v bodech 1 až 3.
Tlačítko MODE se při nastavení přepíná mezi metrickými a americkými jednotkami a postupně
nabízí různé číselné hodnoty. Dlouhým stisknutím tlačítka se postup urychlí. Stisknutím tlačítka
RESET uložíte nastavenou hodnotu a přejdete k další položce nebo oknu.
Poznámka: Na začátku lze přístroj nastavit dvěma způsoby: 1) po instalaci baterií; nebo
2) po současném stisknutí tlačítek MODE a RESET po dobu 3 sekund.
1 UNITS OF FLUID MEASURE
Select OZ (Ounces) or L (Liters) for Units of Fluid Measure.
L MODE
OZ
RESET
2 CELKOVÝ OBJEM
Zadejte celkový objem vody, kterou naplníte rezervoár CamelBak. Poznámka: Průtokoměr lze
naprogramovat na jakýkoli obsah.
Průtokoměr změří, kolik tekutin spotřebujete. Aby správně vypočítal hodnotu zbývajícího množství
(AR), musí být naprogramovaný celkový objem stejný jako množství vody nalité do rezervoáru. Pro
přesné stanovení používejte během plnění rysky na rezervoáru nebo
pomocí lahve o známém obsahu. Poznámka: Před celkovým vynulováním vždy zcela naplňte
nádržku v souladu s naprogramovaným objemem.
TV
TV
MODE
OZ
R
E
S
E
T
TV
3 ADVANCED PROGRAM OFF/ON
Pro dokončení úvodního nastavení základního programu a spuštění průtokoměru zvolte vypnutí
rozšířeného programu (OFF). Nebo zvolte zapnutí rozšířeného programu (ON) pro aktivaci funkcí
rozšířeného programu. Pro více informací o funkcích rozšířeného programu viz Programové funkce.
AC AR/ TV
MODE
Provedli jste úvodní
nastavení základního
RESET
programu. Průtokoměr
je nyní zapnutý („ON").
ROZŠÍŘENÝ PROGRAM (volitelná funkce)
Popis nastavení rozšířeného programu je uveden v bodech 1 až 3.
4 JEDNOTKY HMOTNOSTI (pouze v rozšířeném režimu)
Zvolte jednotky hmotnosti v LB (librách) nebo KG (kilogramech).
KG
L B MODE
RESET
K Rezervoáru
SMĚR TOKU
Upevňovací
Kolejnička
L
OZ
RESET
změřte celkový objem
TV
RESET
OZ OZ
TV TV
MODE
OZ
TV
MODE RESET
OZ OZ
AC ET PHG AG AR/ TV ETE
Dále proveďte
nastavení rozšířeného
RESET
programu (viz níže).
KG
L B
RESET
M
O
D
E
OZ
