6. Sistema elettrico

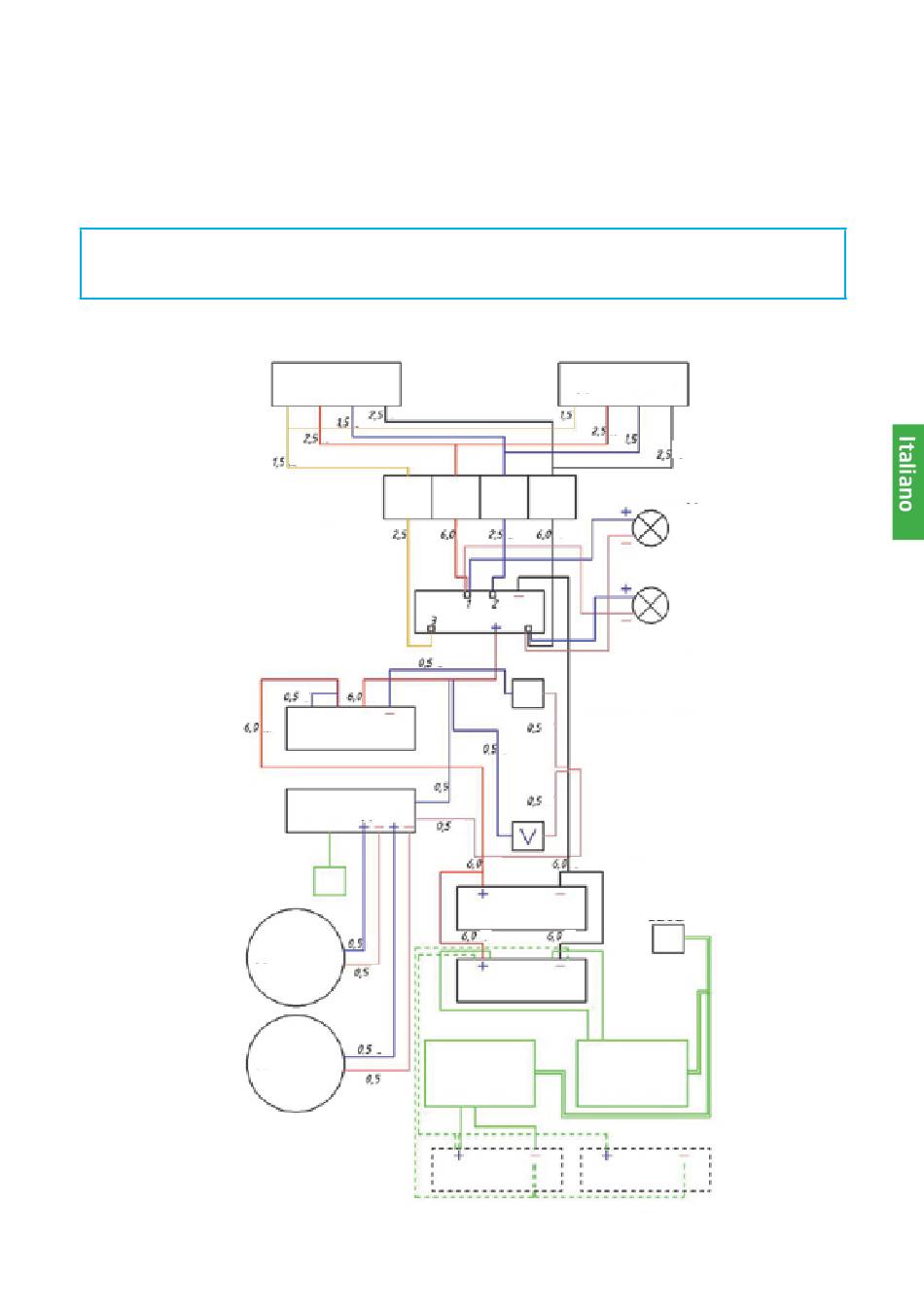

I componenti elettrici montati su una barca dal produttore, sono indicati nello schema
(Figura 3). Lo schema contiene anche le informazioni sulla marcatura di cavi ed i nomi dei
componenti.
Attenzione!
Non cercare mai, senza il consenso del produttore, di apportare modifiche al
sistema elettrico della barca!
connettore
USB
Altoparlante
Altoparlante
Schema a blocchi di alimentazione elettrica
Motore
Morsettiera
Commutatore
Rele' 80A
USB Radio
Caricabatterie
Figura 3
Motore
Avanti
Indietro
Interruttore
di emergenza
Indicatore
di carica della
batteria
Batteria
Batteria
Caricabatterie
Batteria Batteria
220V
71
