IntesisHome TO-RC-WIFI-1
®
2. Installazione
L'installazione può essere eff ettuata solo da tecnici autorizzati.
seguire tutte le Istruzioni di sicurezza indicate da toshiba nel manuale di servizio e/o nel manuale di
installazione.
sono disponibili due modalità di confi gurazione: senza Pannello di Controllo e Con Pannello di Controllo.
2.1 Con Pannello di controllo (scelta consigliata)
Questo metodo presuppone che si desidera controllare il sistema toshiba sia con IntesisHome che
con il Pannello di Controllo toshiba.
1. scollegare il sistema toshiba dalla linea di alimentazione.
2. Aprire il coperchio superiore del dispositivo IntesisHome.
3. Rimuovere il coperchio del Foro superiore del dispositivo IntesisHome.

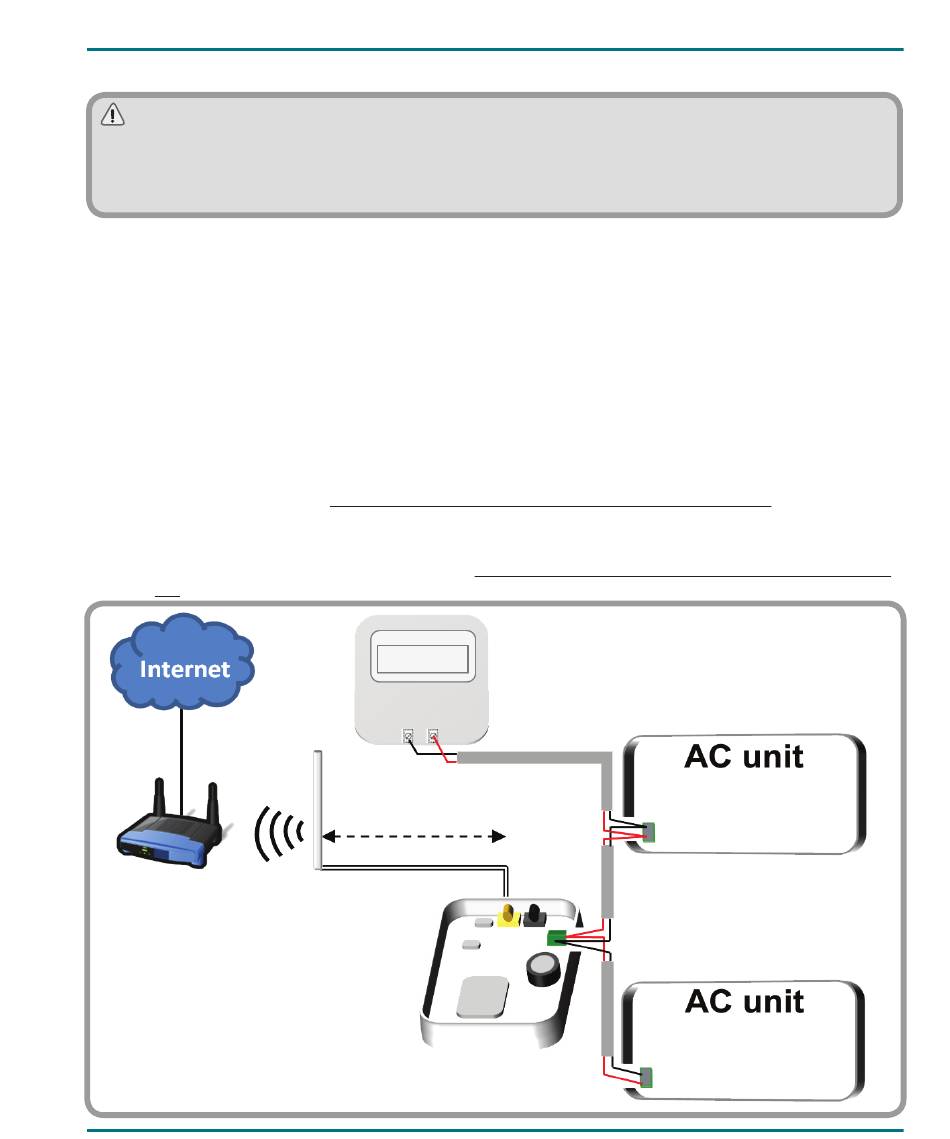

4. Collegare un estremo del cavo del bus toshiba nel connettore K1 del dispositivo IntesisHome.
5. Collegare l'altra estremità del cavo del bus toshiba al connettore AB dell'unità interna o collegarlo
al telecomando (vedere www.intesishome.com/docs/to-RC-WIFI-1-Install_sketch.pdf per ulteriori
informazioni).
6. Collegare un altro cavo dal connettore del pannello di controllo toshiba al connettore AB dell'unità
interna o collegarlo al telecomando (vedere www.intesishome.com/docs/to-RC-WIFI-1-Install_sketch.
pdf per ulteriori informazioni).
Wi-Fi Router o
Access Point
16
3 m
GUIDA PeR L'InstALLAZIone
A
B
. . .
A
B
# 1
# n
