Rem
Rilevatore di presenza a infrarosso attivo
Active infrared presence detector
Détecteur de présence à infrarouge
Aktiv-Infrarot-Bewegungsmelder
Detector de presencia de rayo infrarrojo activo
I
Alimentazione
GB
Power supply
F
Alimentation
Stromversorgung
D
Alimentaciòn
E
Rem 25
24 V
Rem 100
DITEC S.p.A.
Via Mons. Banfi, 3
21042 Caronno P.lla (VA) Italy
Tel.+39 02 963911 - Fax +39 02 9650314
www.ditec.it
Rem25 = 250 / Rem100 = 1000
A
B
Fig. 2
Assorbimento
Uscita
Absorption
Output
Absorption
Sortie
Stromaufnahme
Ausgang
Absorbimiento
Salida
40 mA
125 V / 1 A max 3 m
ISO 9001 - Cert. n° 0957/1
Fig. 3
Portata
Grado di protezione
Range
Degree of protection
Portée
Degré de protection
Reichweite
Schutzgrad
Alcance
Grado de protecciòn
IP20
22
Fig. 1
Ø 6
Ø 4
Fig. 4
Temperatura
Dimensioni
Temperature
Sizes
Température
Dimensions
Temperatur
Dimensiones
Temperatura
Abmessungen
38x22x250
-20°C / +55°C
38x22x1000
Werbung
Verwandte Anleitungen für DITEC Rem25
Inhaltszusammenfassung für DITEC Rem25

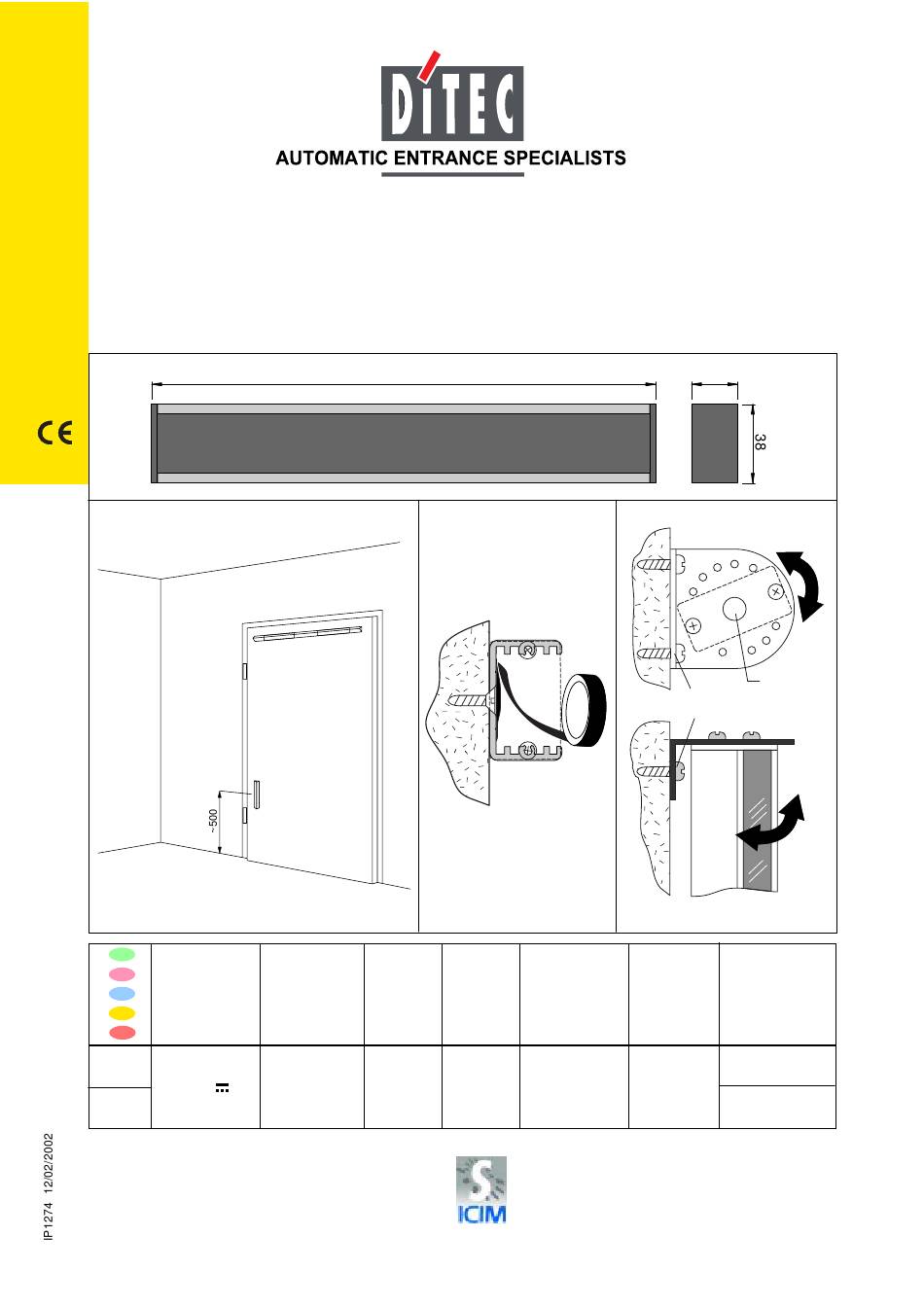

- Seite 1 Rilevatore di presenza a infrarosso attivo Active infrared presence detector Détecteur de présence à infrarouge Aktiv-Infrarot-Bewegungsmelder Detector de presencia de rayo infrarrojo activo Rem25 = 250 / Rem100 = 1000 Fig. 1 Ø 6 Ø 4 Fig. 2 Fig. 4 Fig.
