- Seite 1 SecuLogic Kurzbeschreibung KIT 4 Zutrittskontrollsystem...
-
Seite 2: Inhaltsverzeichnis
SecuLogic Zutrittskontrollsystem KIT 4 Inhaltsverzeichnis 1 Allgemeine Hinweise ..............................3 1.1 Zu diesem Dokument ......................................3 1.2 Symbolerklärung .........................................3 1.3 Warenzeichen ........................................3 2 Sicherheitshinweise ..............................3 3 Zu diesem Produkt ..............................4 3.1 Packungsinhalt ........................................4 3.2 Systemanforderungen .......................................4 4 Schnelleinstieg ................................5 4.1 Schnelleinstieg – Finger einlernen ................................6 5 Bedienung durch den Anwender .........................6 6 Aufbau ...................................7 6.1 Verwendung mit einem Netzwerkswitch bzw. -
Seite 3: Allgemeine Hinweise
1. 1 Zu diesem Dokument Diese Kurzbeschreibung zeigt Ihnen, wie Sie Ihr GEZE SecuLogic Zutrittskontrollsystem KIT 4 in Betrieb nehmen und konfigurieren. Detaillierte Informationen über die umfangreichen Möglichkeiten Ihres SecuLogic Zutritts- kontrollesystem und den KITs finden Sie im Handbuch unter http://www.geze.com/seculogic. -
Seite 4: Zu Diesem Produkt

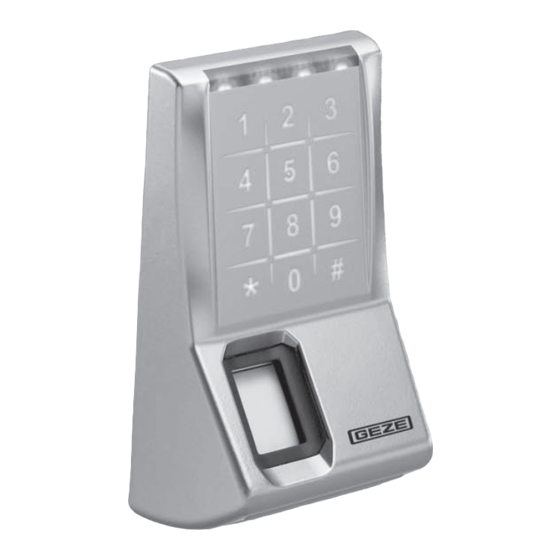

SecuLogic Zutrittskontrollsystem KIT 4 Zu diesem Produkt 3. 1 Packungsinhalt GCMDU 200 – GEZE Master Door Unit 200 à Zur Steuerung von bis zu acht unabhängigen Türen und biometrischen Lesern GCFP 401 Integrierter Web-Server zur Zutrittsregelung von bis zu 500 Personen GCFP 401 –... -
Seite 5: Schnelleinstieg
SecuLogic Zutrittskontrollsystem KIT 4 Schnelleinstieg Schnelleinstieg... -
Seite 6: Schnelleinstieg - Finger Einlernen
Bedienung durch den Anwender SecuLogic Zutrittskontrollsystem KIT 4 4. 1 Schnelleinstieg – Finger einlernen Über eine Tastenkombination können Sie sehr schnell für eine Person ein Finger-Paar einlernen. Im Ausliefe- rungszustand sind einige Personen angelegt, die Sie später über Ihren Browser und den integrierten Web-Server verwalten können. -
Seite 7: Aufbau
SecuLogic Zutrittskontrollsystem KIT 4 Aufbau Aufbau Die Verbindung zu bzw. von der GCMDU 200 erfolgt über TCP/IP Protokoll auf Ethernet-Basis, entweder über LAN oder WAN. Der Anschluss kann wahlweise über ein sogenanntes „Crossover-Kabel“ (direkte Verbindung beider Geräte) oder über einen Netzwerkhub erfolgen. 6. -
Seite 8: Netzwerk Einrichten
Netzwerk einrichten SecuLogic Zutrittskontrollsystem KIT 4 Netzwerk einrichten Damit der PC mit der GCMDU 200 zusammenarbeiten kann, müssen Sie das Netzwerk einrichten. Dazu konfigu- rieren Sie zunächst die TCP/IP-Einstellungen des Computers, über den Sie sich mit der GCMDU 200 verbinden möchten. -
Seite 9: Windows Vista
SecuLogic Zutrittskontrollsystem KIT 4 Netzwerk einrichten Windows Vista TCP/IP-Konfiguration des Netzwerkadapters Start – Netzwerk. Klicken Sie auf Netzwerk- und Freigabecenter. Klicken Sie in der Symbolleiste des Netzwerk-Explorers auf Netzwerkverbindungen verwalten. Klicken Sie im linken Anzeigebereich auf Folgendes Dialogfenster erscheint: LAN-Verbindung und wählen Sie Eigenschaf- Klicken Sie doppelt oder mit der rechten Maustaste auf die ten. - Seite 10 Netzwerk einrichten SecuLogic Zutrittskontrollsystem KIT 4 Folgendes Dialogfenster erscheint: Tragen Sie die Werte für IP-Adresse und Subnetmaske ein. Beispiel: IP-Adresse : 192.168.50.200 à Subnetmaske : 255.255.255.0 à OK. Bestätigen Sie mit...
-
Seite 11: Verbindung Prüfen
SecuLogic Zutrittskontrollsystem KIT 4 Netzwerk einrichten Verbindung prüfen Nachdem Sie das Netzwerk eingerichtet haben, prüfen Sie die Verbindung zur GCMDU 200. Gehen Sie dazu wie im Folgenden beschrieben vor: Wenn Sie die IP-Adresse der GCMDU 200 geändert haben: Geben Sie die entsprechende IP-Adresse ein. Öffnen Sie die Eingabeaufforderung. -
Seite 12: Gcmdu 200 Konfigurieren
Folgende Webseite mit einem Dialogfeld zur Anmeldung erscheint: Wenn die Bedienoberfläche in einer anderen Sprache dargestellt werden soll: Klicken Sie auf die gewünschte Landesflagge. Name „geze“ und bei Passwort „gc“ ein. Geben Sie bei Anmelden. Klicken Sie auf Aus Sicherheitsgründen sollten Sie zu einem späteren Zeitpunkt einen neuen Benutzernamen und ein neues... - Seite 13 SecuLogic Zutrittskontrollsystem KIT 4 GCMDU 200 konfigurieren Die Startseite erscheint. Adressfeld Aktuelle Spracheinstellung Letzter Systemstart Software-Stand aktuelle Systemzeit, Wochentag Menü Administration Menü Einstellungen In unserem Beispiel gehen wir davon aus, dass das KIT 4 (1x GCMDU 200 und GCFP 401) betriebsbereit verkabelt und angeschlossen ist (siehe Systemunterlage).
-
Seite 14: Systemzeit Einstellen
GCMDU 200 konfigurieren SecuLogic Zutrittskontrollsystem KIT 4 8. 1 Systemzeit einstellen Bevor Sie mit der Konfiguration beginnen, müssen Sie die Systemzeit prüfen. Sollte es eine Abweichung geben, müssen Sie die Systemzeit korrigieren. Klicken Sie auf Administration. Klicken Sie auf ... -
Seite 15: Leser-Status Prüfen
SecuLogic Zutrittskontrollsystem KIT 4 GCMDU 200 konfigurieren Leser-Status prüfen Wenn alle Komponenten richtig angeschlossen und das System mit Spannung versorgt wurde, blinkt die rechte LED am GCFP 401 einige Zeit. Wenn die LED erlischt, ist das System bereit. Administration. Klicken Sie auf Folgende Maske erscheint: Menü... -
Seite 16: Kartentyp Und Protokoll Prüfen
Prüfen Sie den Betriebsmodus, damit das System die Daten auf dem Ausweis entschlüsseln kann. Hier wird ein Standardwert für den Lesertyp festgelegt. Dieser Lesertyp wird standardmäßig bei der Erstellung neuer Door Units als Lesertyp übernommen. Ausweistyp, ausgewählter Wert EM GEZE Parameter à... -
Seite 17: Door Units Prüfen
SecuLogic Zutrittskontrollsystem KIT 4 GCMDU 200 konfigurieren Door Units prüfen Hier erhalten Sie einen Überblick über die im System befindlichen Door Units. Door Unit. Klicken Sie auf Wenn in der Spalte Door Unit Status die Meldung Keine Rückmeldung angezeigt wird: Prüfen Sie, ob die zweite Stelle der Door-Unit-Adresse mit der Einstellung auf dem Door-Unit-Dip-Switch ... - Seite 18 GCMDU 200 konfigurieren SecuLogic Zutrittskontrollsystem KIT 4 Folgende Maske erscheint: Hier können Sie den Lesertyp konfigurieren. Die Auswahl ist abhängig von dem unter System definierten Aus- weistyp. Bei Änderung der Leser ist es deswegen ratsam, zuerst Leser 0 zu ändern und zu speichern und dann Leser 1 zu ändern.
-
Seite 19: Steuermodus Konfigurieren
SecuLogic Zutrittskontrollsystem KIT 4 GCMDU 200 konfigurieren Steuermodus konfigurieren Hier haben Sie die Möglichkeit, den Kontrollpunkt (Leser an einer Tür) über einen Steuerungsmodus zu steuern, um die Tür z. B. von 8 bis 16 Uhr über den Tür-Steuerungsmechanismus offen zu halten. Diese Steuerung kann tagesabhängig definiert werden. -
Seite 20: Kontrollpunkte Konfigurieren
GCMDU 200 konfigurieren SecuLogic Zutrittskontrollsystem KIT 4 Kontrollpunkte konfigurieren Hier werden alle im System hinterlegten Kontrollpunkte (Biomerie-Zutrittsleser) und deren aktueller Status angezeigt. Sie können weitere Kontrollpunkte hinzufügen bzw. entfernen (siehe Handbuch, Kapitel „Kontroll- punkte“). Im Auslieferungszustand sind vier Kontrollpunkte im System vorkonfiguriert und parametriert. ... -
Seite 21: Zutrittskontrolle Konfigurieren
SecuLogic Zutrittskontrollsystem KIT 4 Zutrittskontrolle konfigurieren Zutrittskontrolle konfigurieren Um zu verstehen, wie die GCMDU 200 den Zutritt von Karteninhabern kontrolliert, müssen Sie den Zusammen- hang zwischen Fingerabdruck und Profil mit zeitlicher und örtlicher Berechtigung kennen. Um einer Person eine Zutrittsberechtigung zu erteilen, benötigen Sie mindestens einen Fingerabdruck und ein Profil mit zeitlicher und örtlicher Berechtigung. -
Seite 22: Profil Anlegen
Zutrittskontrolle konfigurieren SecuLogic Zutrittskontrollsystem KIT 4 9. 1 Profil anlegen Hier werden alle im System hinterlegten Profile angezeigt. Klicken Sie auf Einstellungen. Klicken Sie auf Profile. Standardmäßig ist das Profil Group 24/7 vorkonfiguriert. Das heißt, dass der Personenkreis mit diesem Profil bei allen Türen rund um die Uhr Zutritt hat. - Seite 23 SecuLogic Zutrittskontrollsystem KIT 4 Zutrittskontrolle konfigurieren Folgende Maske erscheint: Das System schlägt Ihnen eine Nummer vor. Übernehmen Sie die Nummer, die das System vorschlägt, oder geben Sie eine neue Nummer ein. Klicken Sie auf Fingerabdruck einlesen. Der GCFP 401 wechselt in den Einlern-Betrieb. Der Leser liest die Fingerabdrücke am zuverlässigsten, wenn der Finger mit Druck aufgelegt wird.
-
Seite 24: Personen Anlegen
Zutrittskontrolle konfigurieren SecuLogic Zutrittskontrollsystem KIT 4 Personen anlegen Hier werden alle im System hinterlegen Personen angezeigt. Sie können eine Person neu anlegen. Klicken Sie auf Personen. Klicken Sie auf Personen erstellen. Folgende Maske erscheint: Parameter die persönlichen Daten der Person, z. B. eines Mitarbeiters, ein (siehe Geben Sie in der Spalte Handbuch, Kapitel „Personen“). -
Seite 25: Test Durchführen
SecuLogic Zutrittskontrollsystem KIT 4 Test durchführen Test durchführen Nun können Sie das System testen. Wenn der Steuermodus mit PIN hinterlegt ist: Drücken Sie am GCFP 401 die Stern-Taste (*). Die beiden äußeren LEDs blinken. Geben Sie Ihre 4-stellige PIN ein. Der Fingerabdruck-Sensor leuchtet rot. -
Seite 26: Zubehör
Zubehör SecuLogic Zutrittskontrollsystem KIT 4 Zubehör Bild Bezeichnung Ausführung / Beschreibung ID-Nr. Door Unit (GCDU 200) Zum Anschluss der Türkontakte 130012 à incl. Gehäuse für den Anschluss (TÖ-Relais und à weiterer Türen und Leser Überwachungseingänge) RS485-Schnittstelle zum GCMU 200 à à... - Seite 27 à Stück (Mindest-Bestellmenge 10 Stk.) 130029 Schlüsselanhänger,EM) GEZE-Logo, mit ID Nr. auf Etikett GEZE IQ Lock EL à Das GEZE IQ Lock EL ist ein z. B. Motorschloss mit Panikfunktion selbstverriegelndes Antipanik- Id.-Nr. 103601 Motorschloss mit externer EL 9235 Steuerung und für den Einbau in Id.-Nr.
